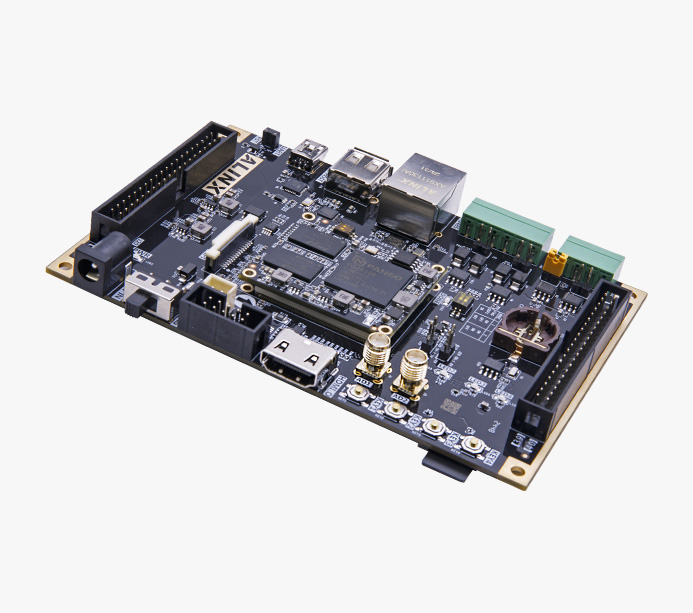

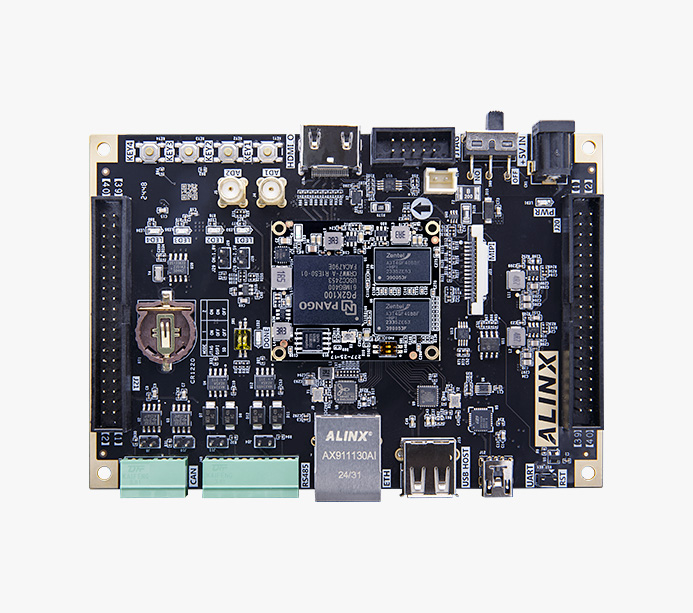

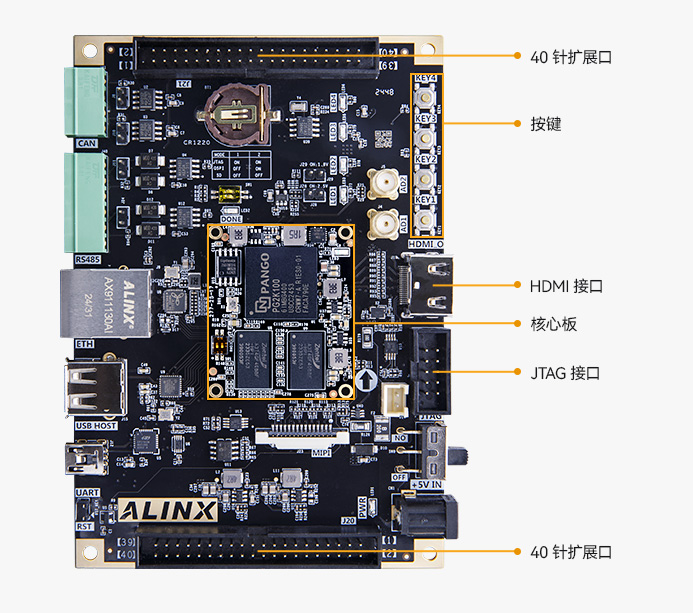

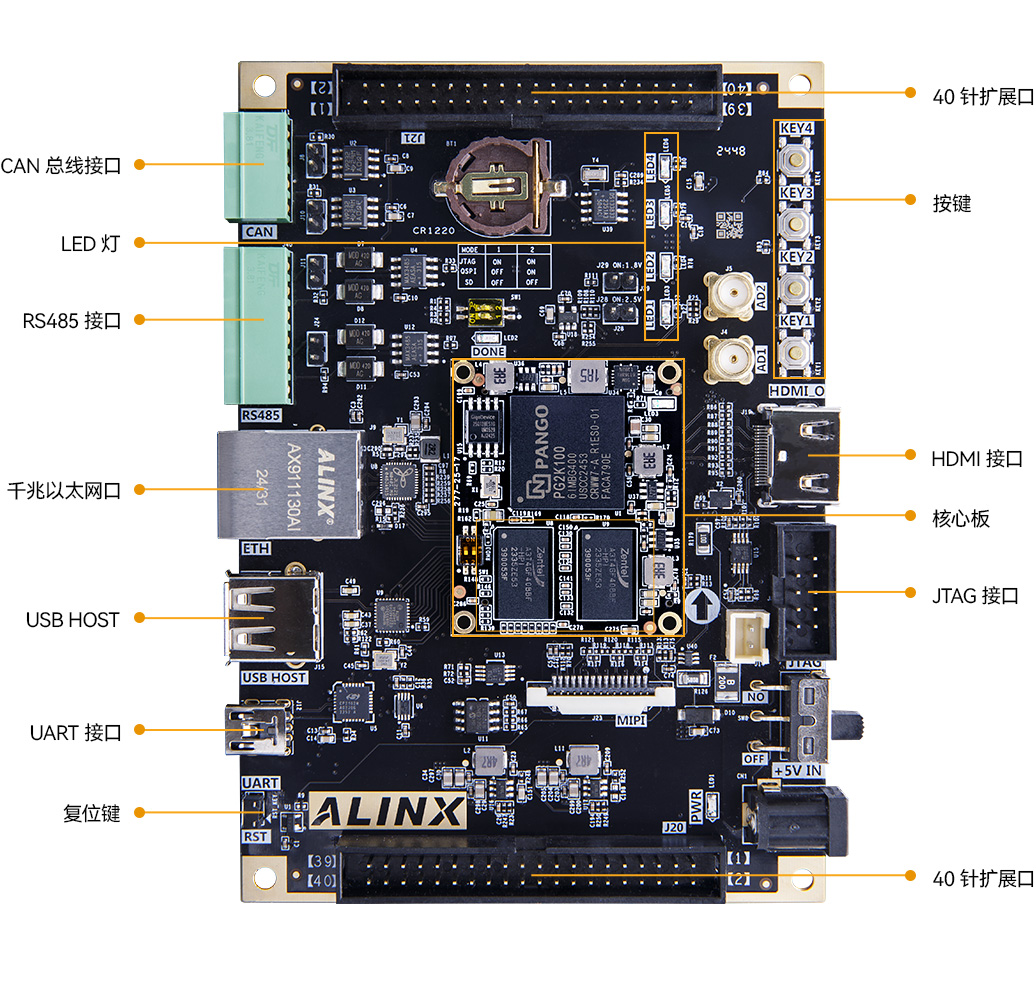

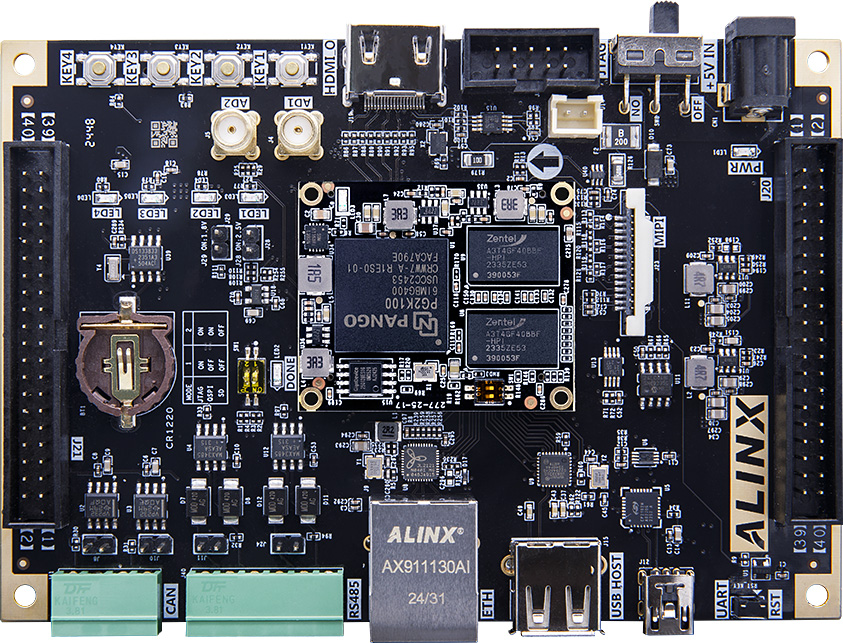

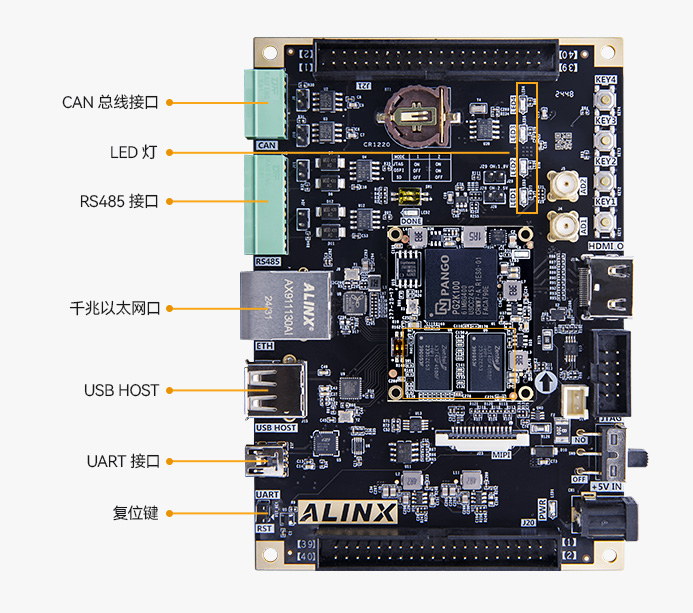

紫光同创国产 FPGA 开发板 Kosmo-2 SoPC ARM PG2K100

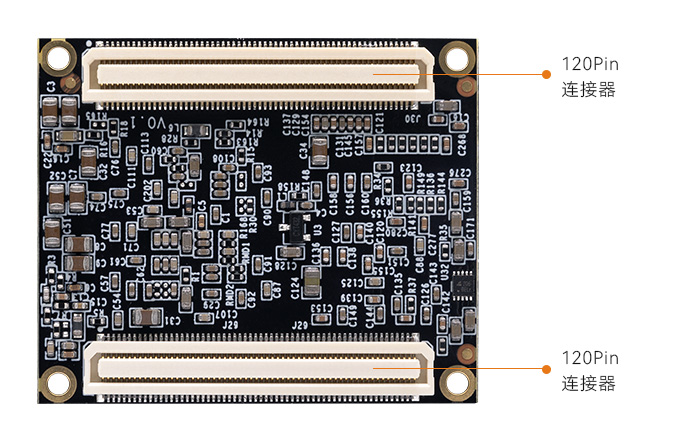

核心板型号

K100

FPGA 型号

PG2K100-6IMBG400

内核 CPU

双核 ARM Cortex-A53

PU DDR3

1GB，32bit

PU OSPI FLASH

16MB

逻辑单元

85,760

LUTs

53,600

Flip-Flops

107,200

RAM

5.06Mb (144 x 36Kbits/个)

APM

256个

PU MIO

48 个

PA IO

HR I/O 94 个，HP I/O 26 个

HDMI 接口

1 个 HDMI 图像视频输入输出接口，1080P 图像视频输出

以太网接口

1 个 10/100M/1000M 自适应以太网 RJ-45 接口，用于和电脑及其它网络设备进行数据交换

CAN 总线接口

2 路 CAN 总线接口，为用户 CAN 通信服务

RS485 接口

2 路 RS485 接口，为用户 485 通信服务

USB HOST

1 个 USB2.0 HOST 接口，用于连接鼠标、键盘和 U 盘等 USB 外设

ＵSB Uart

1 个 USB 转 Uart 接口，用于和 PC 或外部设备的串口通信

JTAG口

1 个 JTAG 接口，对系统进行调试和下载

实时时钟

1 个 RTC 实时时钟，配有电池座，电池的型号为 CR1220 ( 电压为3V，电池需另购 )

扩展口

2 路 40 针的扩展口，2 个扩展口引出 68 个 IO， 可外接ALINX 7 寸 屏、摄像头、 AD/DA、HDMI 等扩展模块

LED

4 个用户 LED，2 个电源 LED 指示灯，1 个配置 LED 灯

按键

4 个用户按键，1 个开关，1 个复位按键

晶振

1 个 33.333Mhz 有源晶振，给 PU 系统提供稳定的时钟源
1 个 50MHz 有源晶振，为 PL 逻辑提供额外的时钟

SD 卡座

1 个 Micro SD 卡座，用于存储操作系统镜像和文件系统。

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

温度传感器

1 片温度传感器芯片 LM75，用于检测板子周围环境的温度

输入电压

+5V 电压输入

供电

5V / 2A 供电

输入电流

2A 最大电流

FPGA 开发板

1 块

TF 卡

1 个

Mini USB 线

2 根

读卡器

1 个

5V 电源

1 个

下载器

1 个

亚克力板

1 块

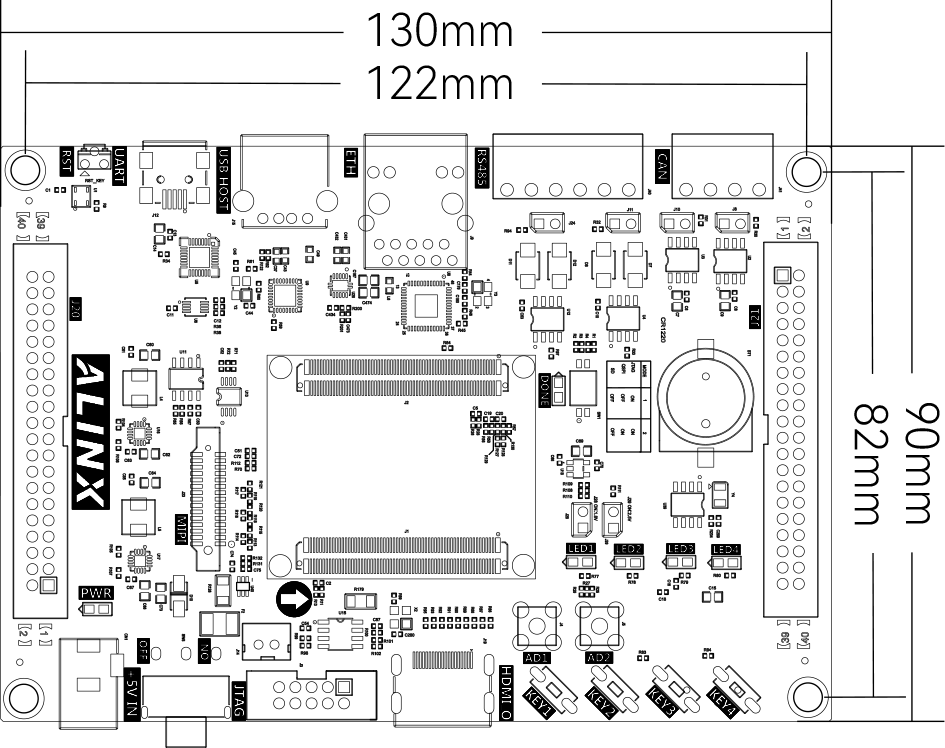

尺寸大小

核心板：35x 42x 5.5mm；扩展版：130x 90x 17mm

叠层数量

核心板采用 12 层 PCB 设计，扩展版采用 8 层 PCB 板设计，预留独立电源层和 GND 层

AN831 套餐

AN9767 套餐

AN706 套餐

AN9238 套餐

视频套餐

豪华套餐

开发板

●

●

●

●

●

●

下载器

●

●

●

●

●

●

AN831

●

●

AN9767

●

●

AN706

●

●

AN9238

●

●

双目摄像头

●

●

7 寸屏

●

●
