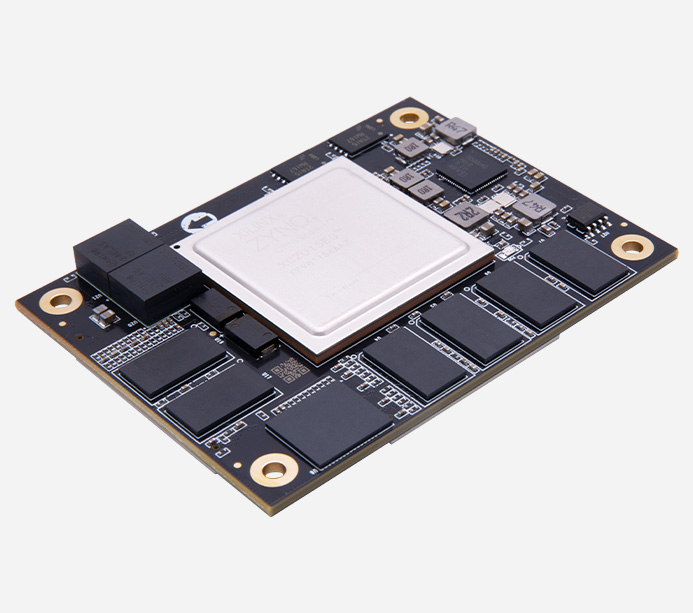

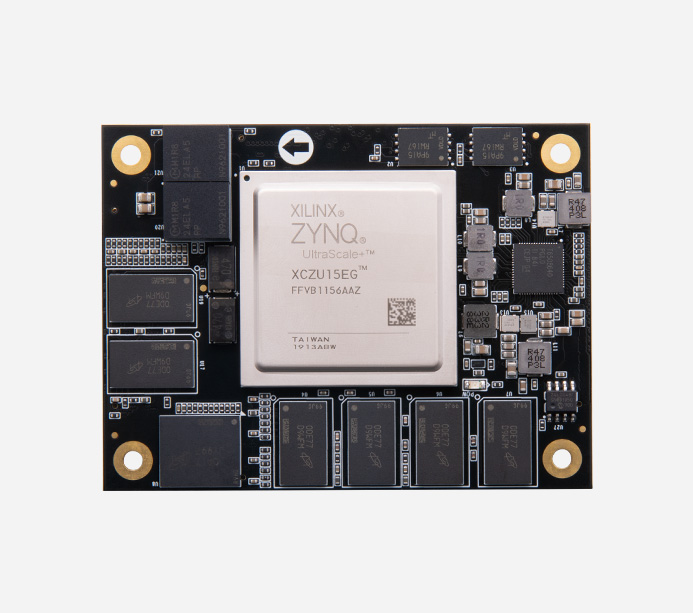

Xilinx Zynq UltraScale+ MPSoC FPGA核心板 XCZU15EG

XCZU15EG

  • 产品型号

    ACU15EG
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390278833
  • 价格

    ¥11999.00

产品推荐


Xilinx Zynq UltraScale + MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

满足 5G 无线基础架构、高速数据交换存储、工业控制、 AI 智能、云计算、4K 视频传输处理以及航空航天应用

  • ·ARM 处理器

    四核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5

  • ·GPU 图形处理器

    Mali™-400 MP2 GPU

  • ·6GB DDR4

    PS 端 4GB DDR4,PL 端 2GB DDR4

  • ·FLASH 存储

    8GB eMMC FLASH,64MB QSPI FLASH


功能接口


对应开发板

·AXU15EG

Zynq UltraScale+ MPSoC zu15eg开发板


*了解对应开发板,点击查看详情>>

产品参数

核心板主要参数

核心板

ACU15EG

FPGA 型号

XCZU15EG-2FFVB1156I

芯片 CPU

4 x ARM Cortex-A53, 1.333GHz,双核 Cortex™-R5, 533MHz

芯片 GPU

Mali™-400 MP2

核心板内存

PS 端 DDR4 4GB,64bit,2400Mbps
PL 端 DDR4 2GB,32bit,2400Mbps

PS 端高速连接

PCIe Gen2 x4,2x USB3.0,SATA 3.1,DisplayPort,4x Tri-mode Gigabit Ether net

PS 端一般连接

2x USB 2.0,2x SD/SDIO,2x UART,2x CAN 2.0B,2x I2C,2 x SPI,4x 32b GPIO

PL 端 GTH

12.5Gb/s x16

芯片级别

工业级

芯片工作温度

-40°c~85°c

速度等级

-2

逻辑单元

747K

触发器

682K

查找表

341K

全局时钟

4

DSP Slices

3528

MAX.DISTRIBU-TED RAM

11.3Mb

BLOCK RAM

26.2Mb

ULTRARAM

31.5

EMMC FLASH

8GB

QSPI FLASH

64MB

HP I/O

96 个

HD I/O

66 个

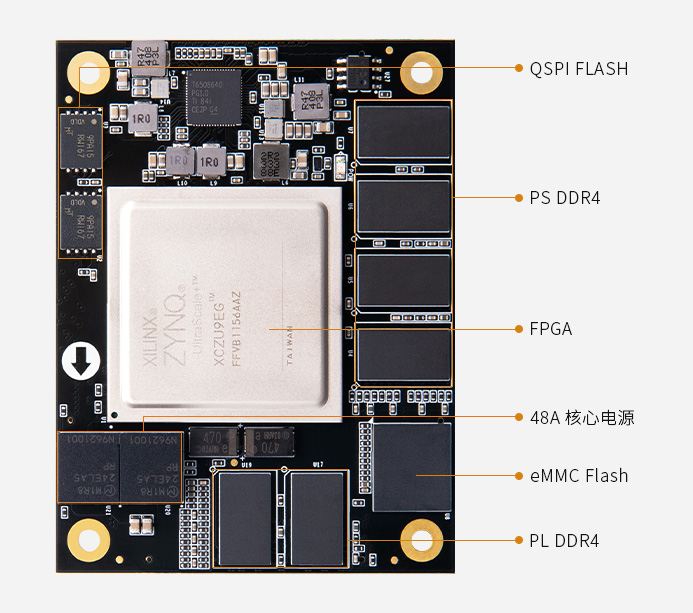

功能和接口

QSPI Flash

2 片共 64MB QSPI FLASH,可用作 FPGA 用户数据的存储

EMMC Flash

8GB,在 ZYNQ 系统使用中,可以作为系统大容量的存储设备

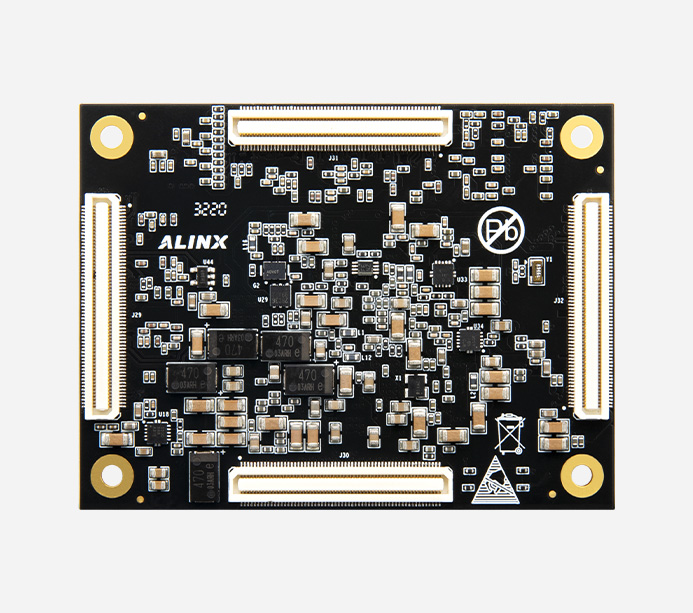

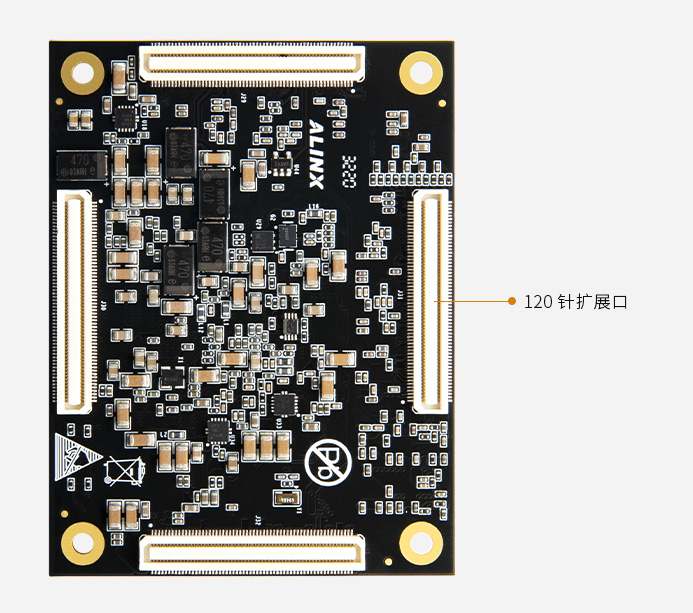

扩展口

4 路 120 针 0.5mm 间距扩展口,接松下高速工业级板对板连接器

晶振

1 个单端 33.333MHz 晶振,提供给 PS 系统
1 差分 200MHz 晶振,提供给 PL 逻辑、 DDR4 参考时钟


电源参数

输入电压

板对板连接器,12V 供电


包装清单

FPGA 核心板

1 块


结构尺寸

尺寸大小

80 x 60 x 9.1mm

合高

3.0mm

叠层数量

16 层,沉金工艺,高质量 PCB 材质





支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别


行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

搭配 Mali™-400 MP2 GPU、内存 64bit DDR4 超强组合

工业级 FPGA 芯片  双 ARM 应用处理器

4x ARM Cortex-A53,1.333GHz;双核 Cortex™-R5,533MHz;PS 端 4GB DDR4,64bit,数据速率 2400Mbps;PL 端 2GB DDR4,32bit,数据速率 2400Mbps



快速上手,缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB结构图(PDF)、封装、参考设计等方便二次开发
