Xilinx Artix7 SOM FPGA核心板 XC7A200T AC7A200

XC7A200T

  • 产品型号

    AC7A200
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390275238
  • 价格

    ¥1799.00

产品推荐


Xilinx Artix-7 FPGA 核心板

高带宽高容量 工业级芯片

适合高速数据通信,视频图像处理,高速数据采集等




功能接口

AC7A200 CN.jpg
AC7A035 200 CN.jpg

对应开发板

·AX7A200




*了解对应开发板,点击查看详情>>


产品参数


核心板主要参数

核心板

AC7A200

FPGA 型号

XC7A200T-2FBG484I

逻辑单元

215360

查找表

33650

触发器

269200

Block RAM

13140KB

DSP 处理单元

740

扩展 IO

180 个(3.3V 电平)

内存

1GB DDR3,数据速率 800MHz

QSPI FLASh

16MB QSPI FLASH 系统文件和用户数据的存储

速度等级

-2

FPGA 芯片级别

工业级

工作温度

-40°c~85°c

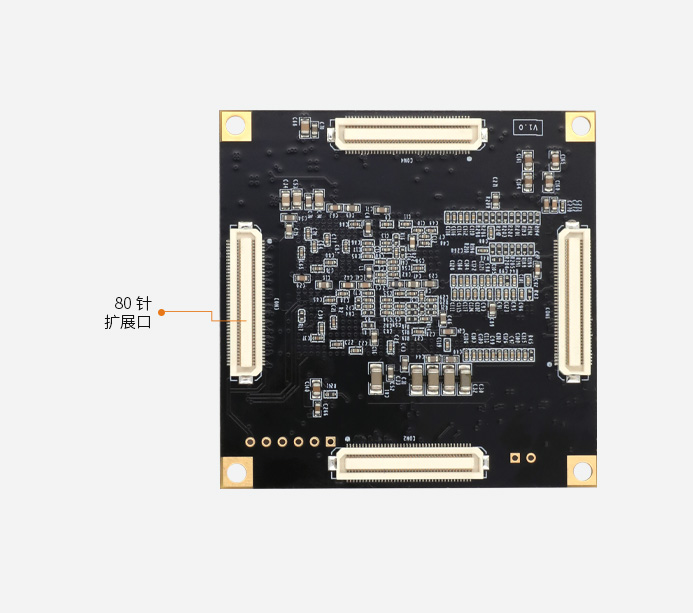

扩展接口

4 个 80Pin 间距 0.5mm 松下工业级高速板间连接器

模数转换 / XADC

1 个 12bit,1Mbps AD

收发器

4 路,6.6Gb/s max

PCIe Gen2

支持 PCI Express 2.0 x 4

200M 晶振

用于 FPGA 的系统主时钟和产生 DDR3 控制时钟

125M 晶振

用于 GTP 收发器的参考时钟输入

JTAG

采用 6 针的 2.54mm 间距的单排测试孔

LED 灯

1 个电源指示灯 ( PWR )
1 个配置 LED 灯 ( DONE )
1 个用户 LED 灯( LED1 )

电源接口

2Pin 的电源接口

扩展接口

4 个 80PIN 间距 0.5MM 松下工业级高速连接器


电源参数

输入电压

+5V 电压输入

输入电流

2A 最大电流保护

供 电

底板供电





包装清单

FPGA 核心板

1 块






结构尺寸

尺寸大小

60mmx 60mmx 6.0mm

连接器合高

3.0mm

叠层数量

10 层 PCB 板设计




AC7A035 200结构图1.png
AC7A035 200结构图2.png

                                                                                                                                                                                                                                                                                    AC7A200.jpg


搭配内存 DDR3 超强组合

工业级芯片 4 路 GTP 高速收发器

6.6Gb/s,4 路高速 GTP,1GB DDR3 内存,支持 PCIE 2.0



快速上手,缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图、封装、参考设计等,方便二次开发



低功耗高性能

Kintex-7 高性价比

高速数据传输、高带宽、高容量,适合高速光纤数据通信、 视频图像处理、高速数据采集等方面使用



所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
