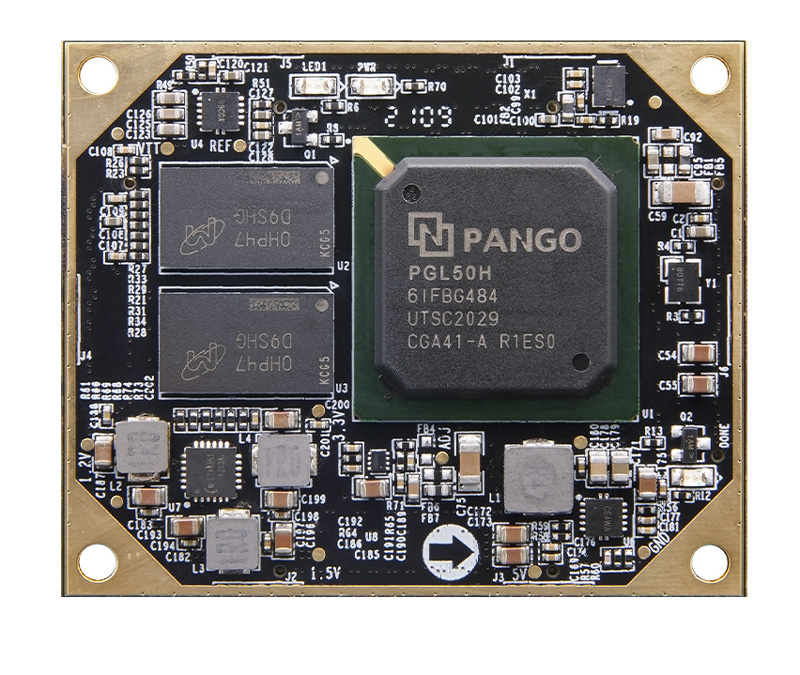

紫光同创Logos PGL50H 工业级 DDR3 国产FPGA核心板

PGL50H

  • 产品型号

    P50
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390271810
  • 价格

    ¥999.00

产品推荐

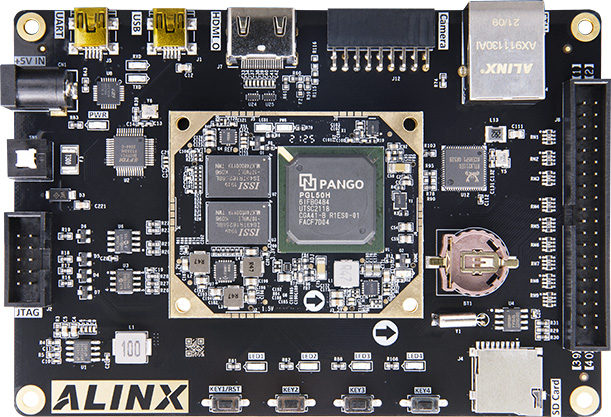

国产紫光同创 MPSoC Logos 系列 FPGA开发板

高速收发器, 1GB DDR3, 128Mbit QSPI FLASH

高速,高带宽,高容量 适合高速数据通信,视频图像处理,高速数据采集等方面使用


功能接口

·核心板


产品参数


核心板主要参数

型号

PGL50H-6IFBG484

芯片级别

速度等级为6,温度等级为工业级

触发器(FF)

64200

查找表LUT5

42800(LUT5=1.2LUT4)

DRM (18Kbits)

134

APM单元(乘法器)

84

PCIe Gen2x4

1

HSST

4路,6.375Gb/s max

时钟资源 PLL

5

AES 模块

1


功能和接口

DDR3

2片512MB DDR3,共1GB,32bit,数据速率800Mbps

QSPI Flash

1片128Mbit QSPI FLASH, 可用作 FPGA 用户数据的存储

晶振

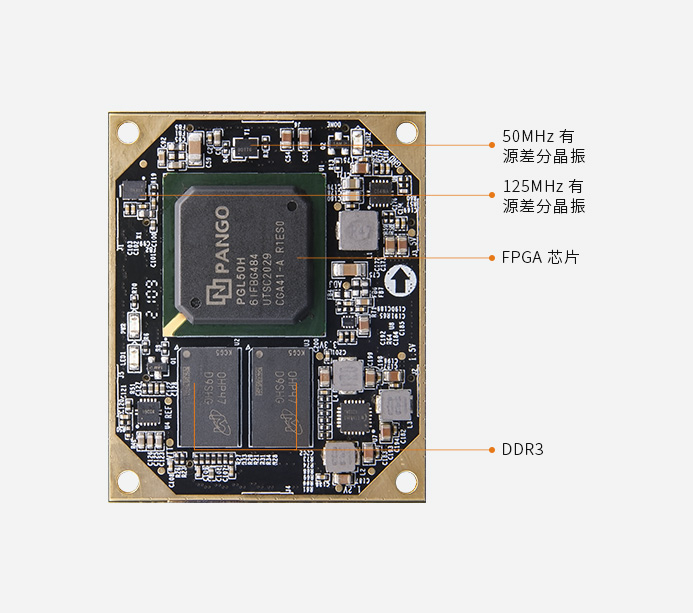

1个125MHz有源差分晶振,给HSST模块提供参考输入时钟
1个50Mhz差分晶振,给全局时钟提供参考输入时钟

IO

扩展出195个默认电平标准为3.3V普通IO口,其中 113个IO电压标准可调,12个1.5V电平标准的普通IO口, 4对HSST高速RX/TX差分信号和1 对HSST高速RX/TX差分 输入时钟

扩展口

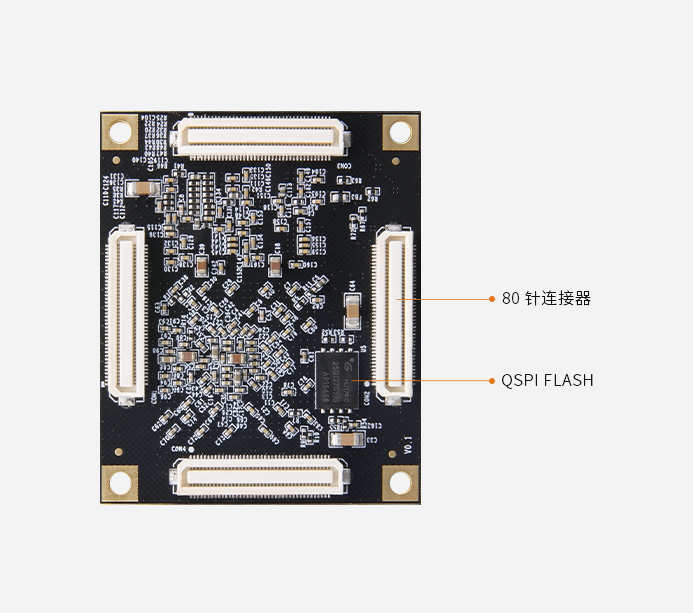

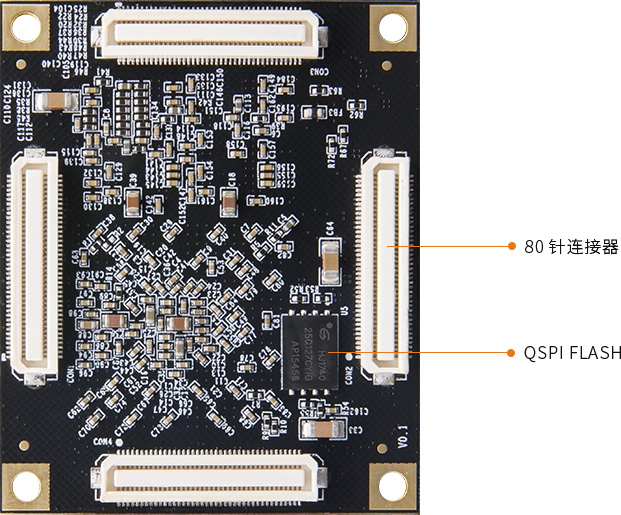

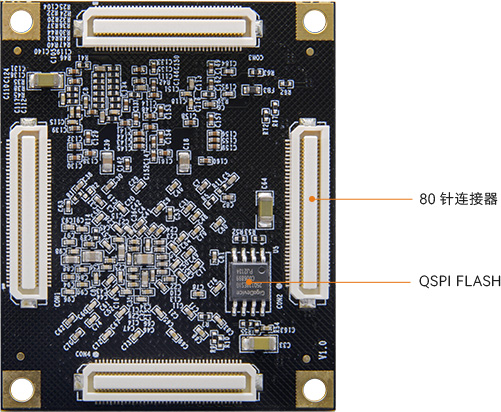

4个高速扩展口,使用4个80Pin的板间连接器和底板连接

LED灯

1个电源指示灯,1个配置LED灯,1个用户LED灯


电源参数

输入电压

5V电压输入,连接器供电





包装清单

核心板

1块





结构尺寸

尺寸大小

60mm x 60mm x 6mm

连接器合高

3.0mm

叠层数量

12层 PCB板设计
