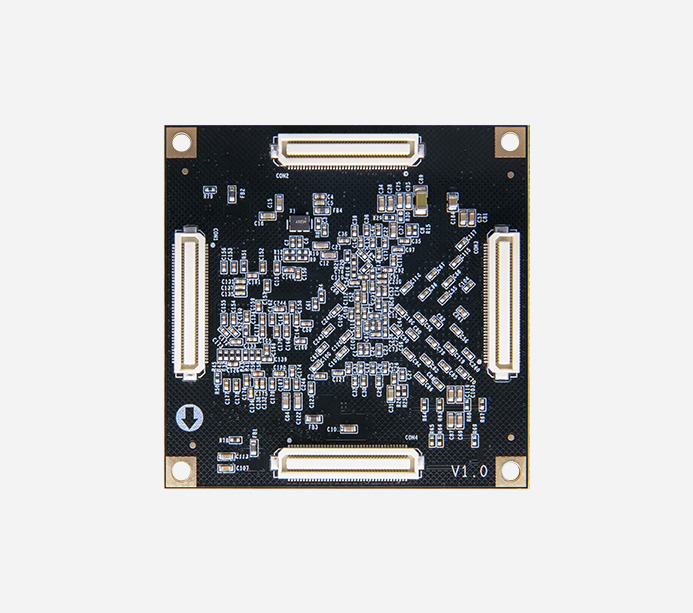

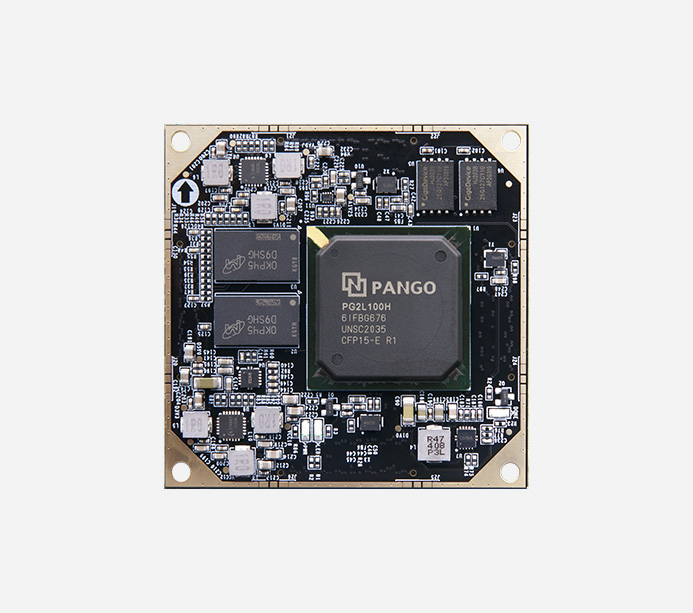

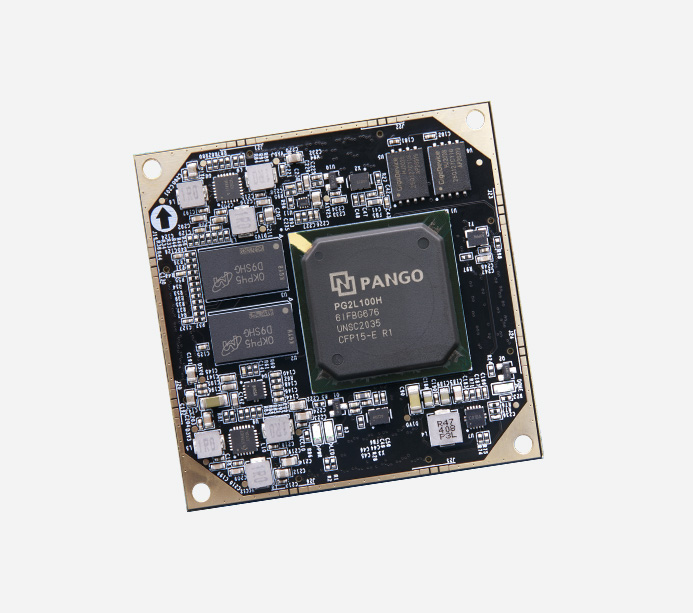

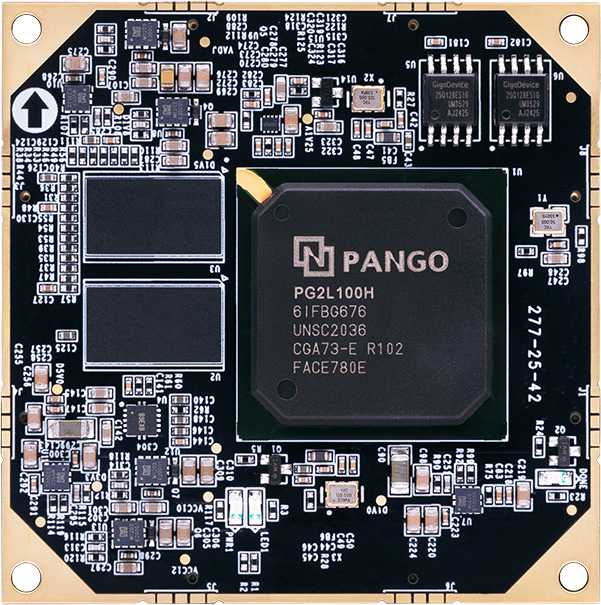

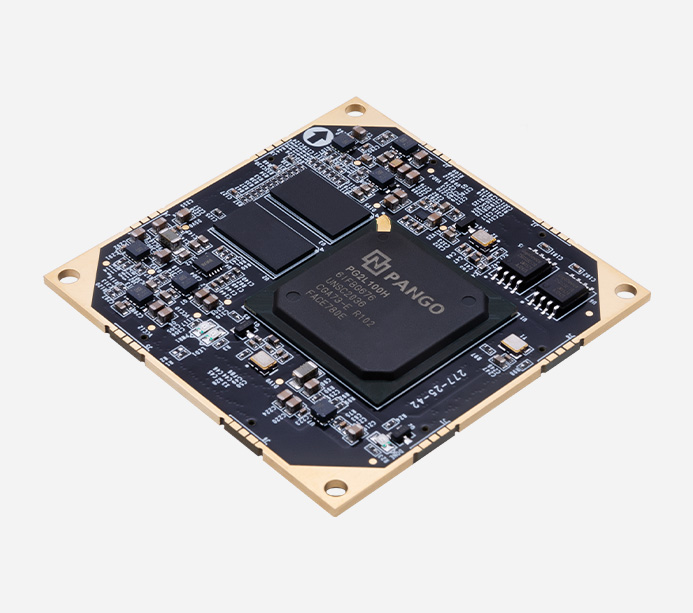

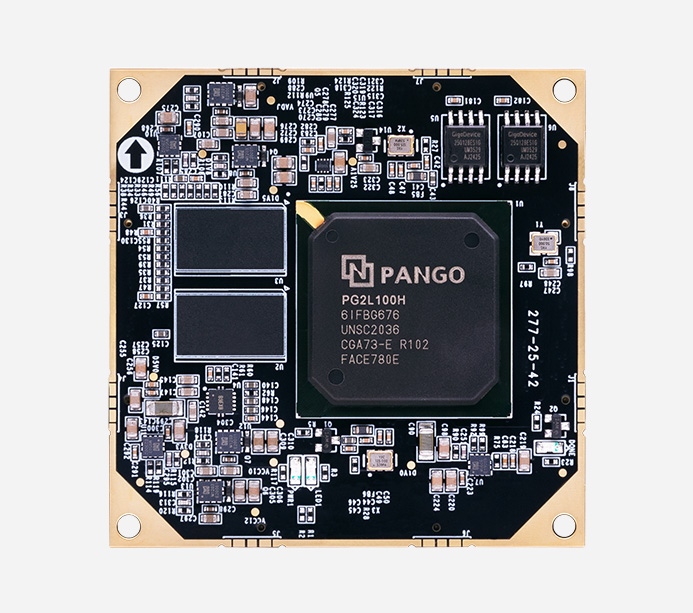

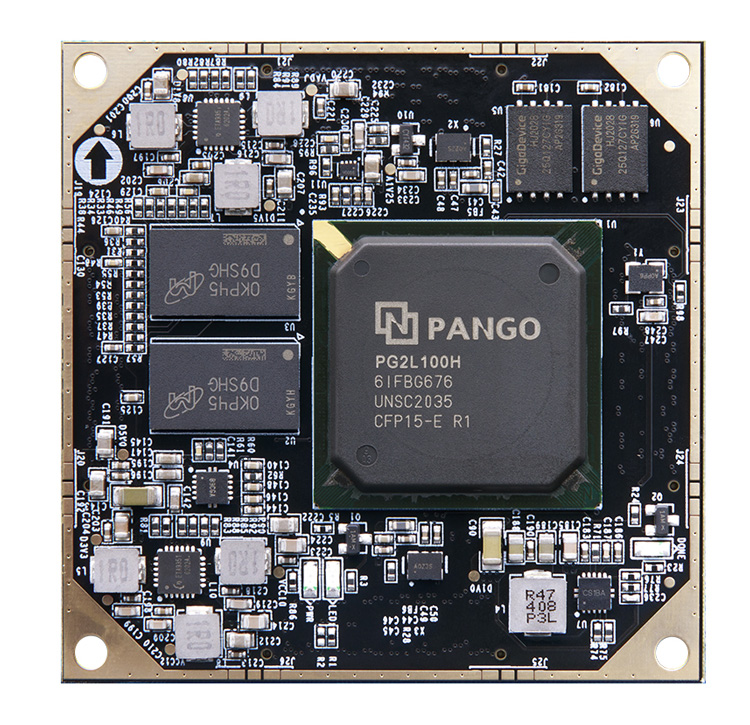

紫光同创 Logos2 PG2L100H FPGA 核心板 国产高速收发器 工业级 P100

型号

PG2L100H-6IFBG676

查找表 LUT6

66600 个

等效 LUT4

99900 个

触发器 (FF)

133200 个

DRM（36Kbits）

155 个

APM 单元（乘法器）

240 个

PCIe Gen2

1 个

模数转换 / ADC

1 个

HSSTLP

8 路，6.6Gb/s max

温度等级

工业级 -40℃~85℃

速度等级

-6

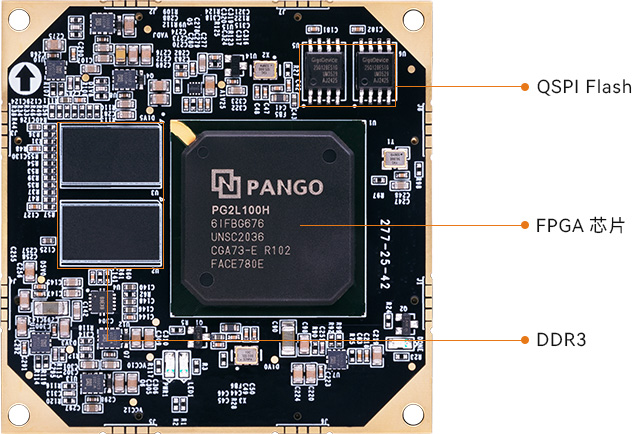

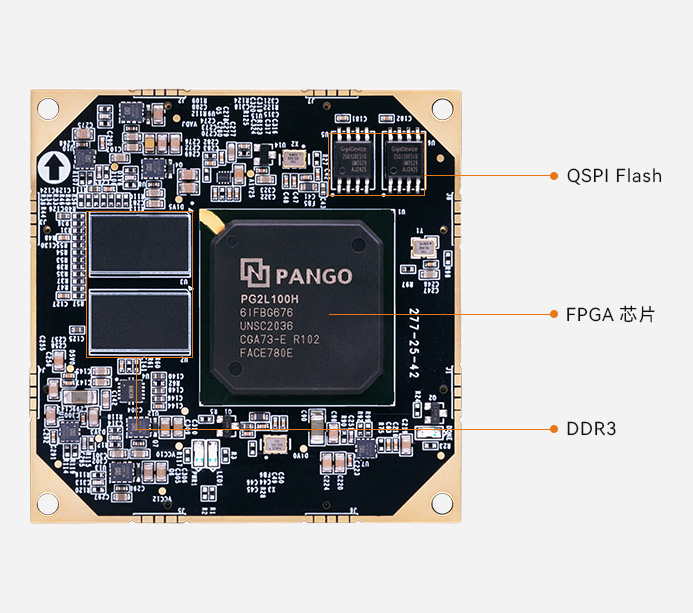

内存

2 片 512MB 共 1GB，32bit，用于数据缓存

QSPI Flash

2 片共 256Mbit QSPI FLASH， 用作 FPGA配置文件和用户数据存储

晶振

1 个 50MHz 有源晶振，为FPGA提供参考输入时钟
1 个 125MHz 有源晶振，给FPGA内部HSSTLP提供参考输入时钟

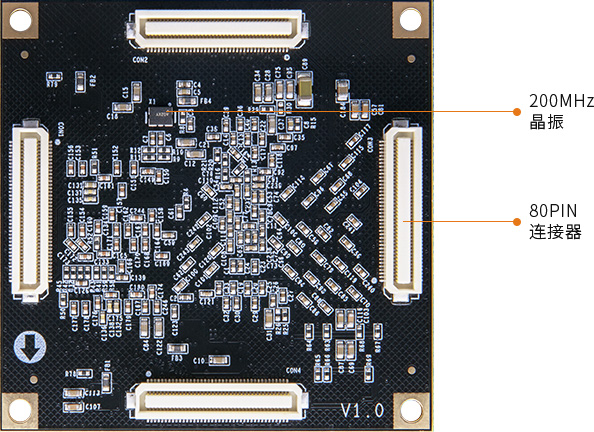

1 个 200MHz 有源晶振，给开发板提供的系统时钟源

扩展口

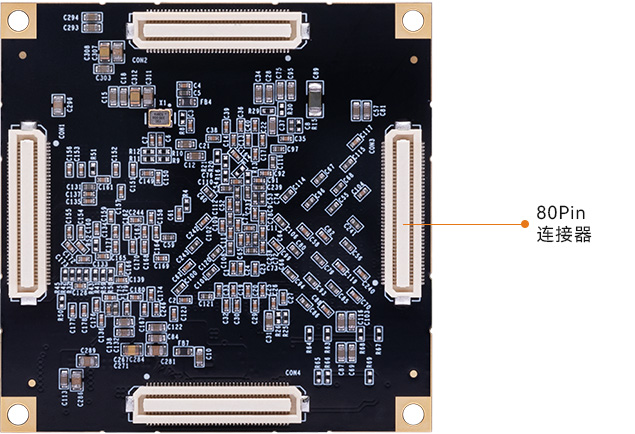

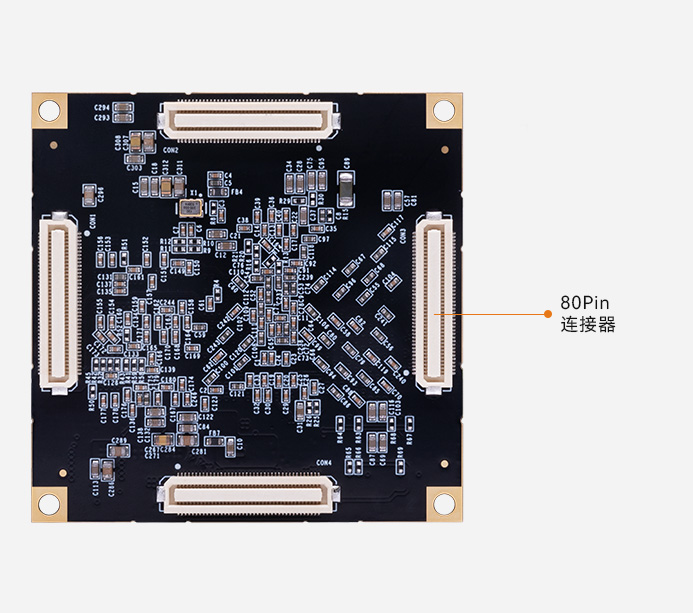

 4 个 80-pin 松下工业级连接器

输入电压

5V，通过连接器 CON1 供电

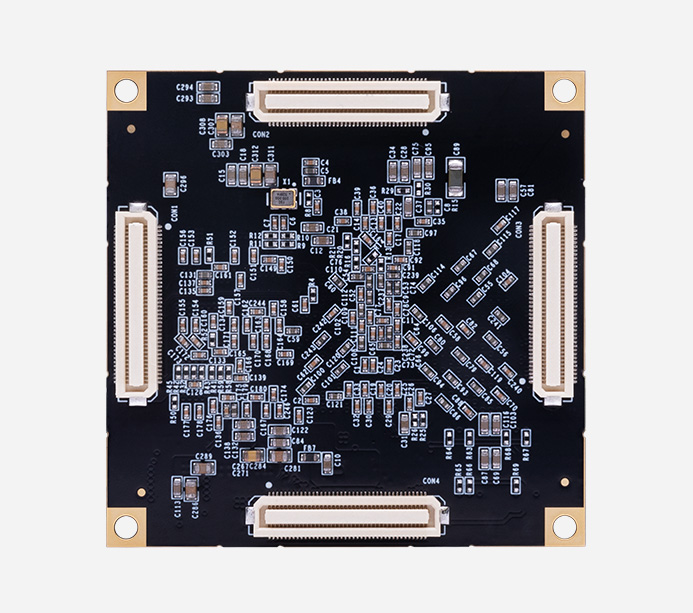

FPGA核心板

1块

尺寸大小

60mm x 60mm x 6mm

连接器合高

3.0mm

叠层数量

12 层 PCB 板设计
