16bit / 14bit ADC 5G 射频模块 HPC FMC 子板 AD9009

AD9009

  • 产品型号

    FH9000
  • 产地

    上海
  • EAN码

    6971390277959
  • 价格

    ¥21699.00

产品推荐


高集成射频模块

覆盖75MHz~6GHz频段,并集成了双通道收发链路 发送实时带宽最大450MHz,接收带宽最大200MHz 适合应用于通用软件无线电平台


参数功能

芯片型号

采用AD9009芯片

位数

16bit ADC & 14bitADC

天线开关

支持半双工全双工,TDD/FDD 模式

覆盖频率

75MHz-6GHz

带宽

发送高达450MHz,接收高达200MHz

功率放大器

14dB@2GHz,支持发射功率最高10dBm 输出

RF 阻抗

匹配50Ω

数字接口

JESD204B

时钟

支持内部或者外部参考时钟

选配GPS模块

通过GPS提供参考时钟和脉冲同步信号

FMC接口

HPC

结构尺寸

76.5X69mm


接口展示



功能结构图



专业的前端设计

射频前端包括功率放大器,天线开关,balun等组件,提升了设备的实用性,FMC9371与AD9371开发板主要区别如下:

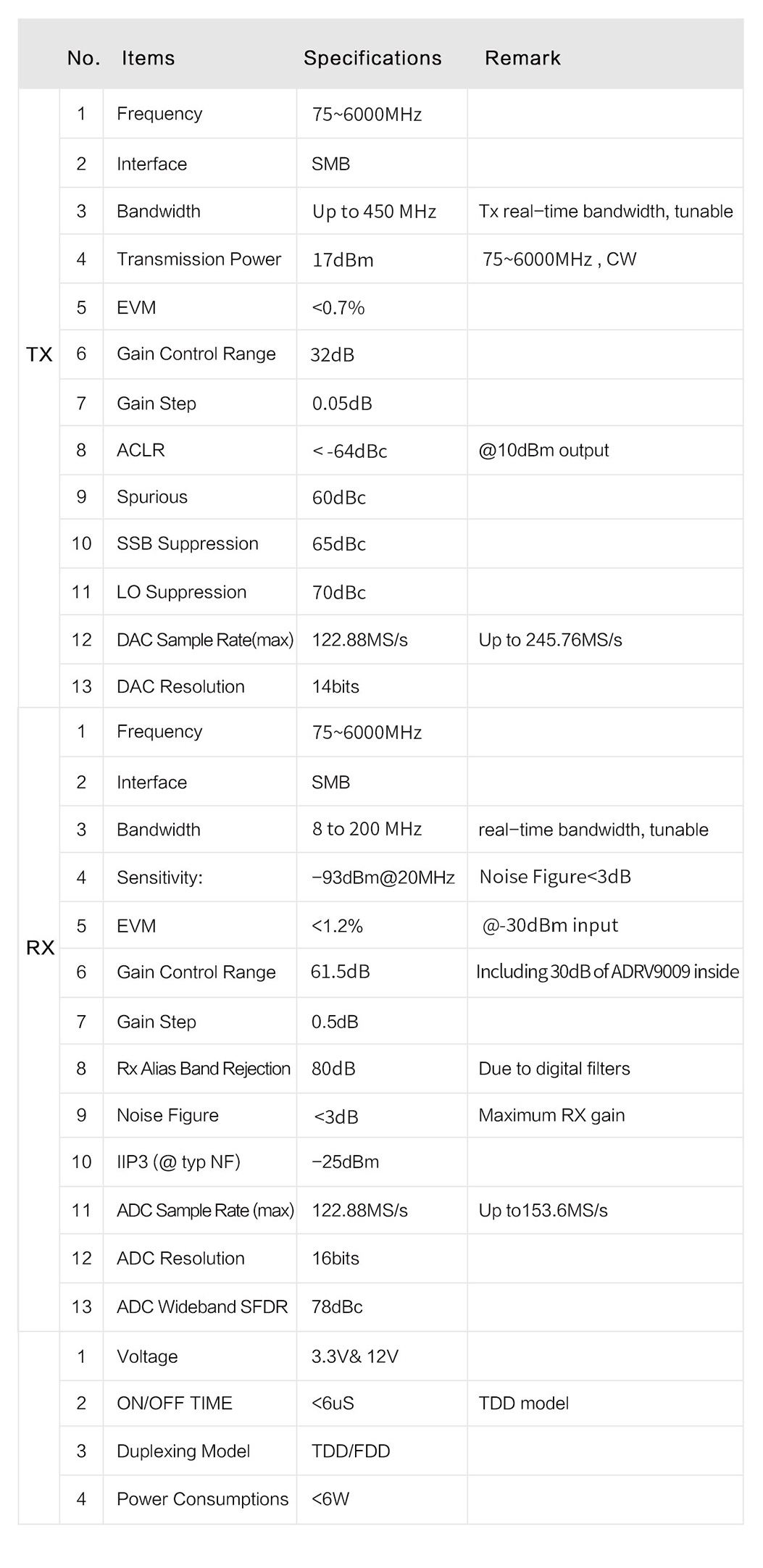

射频指标



产品展示




所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
