12Bit ADC 通信射频模块 LPC FMC 子板 AD9361

AD9361

  • 产品型号

    FL6000
  • 产地

    上海
  • EAN码

    6971390277973
  • 价格

    ¥6599.00

产品推荐


高集成射频子卡

覆盖70MHz~6GHz频段,并集成了双通道收发链路 发送实时带宽最大56MHz,接收带宽最大 56 MHz 适合应用于通用软件无线电平台


参数功能

芯片型号

采用AD9361芯片

位数

12bit ADC & 12bitADC

天线开关

支持半双工全双工,TDD/FDD 模式

覆盖频率

70MHz-6GHz

带宽

发送高达56MHz,接收高达56MHz

功率放大器

14dB@2GHz,支持发射功率最高10dBm 输出

RF 阻抗

匹配50Ω

时钟

支持内部或者外部参考时钟

选配GPS模块

通过GPS提供参考时钟和脉冲同步信号

FMC接口

LPC


接口展示



专业的前端设计

射频前端包括功率放大器,天线开关,balun等组件,提升了设备的实用性,不仅规格符合标准的FMC规范,而且实用性显著提升




射频指标



灵活的射频配置

射频前端包括功率放大器,天线开关,balun等组件,提升了设备的实用性。高集成RF模块,可以覆盖70MHz~6GHz频段,并集成了双通道收发链路。发送实时带宽最大56MHz,接收带宽最大56MHz。AD9361和传统射频前端相比,可以实现低功耗,小体积等优势,并且可以保证灵敏度、动态范围性能

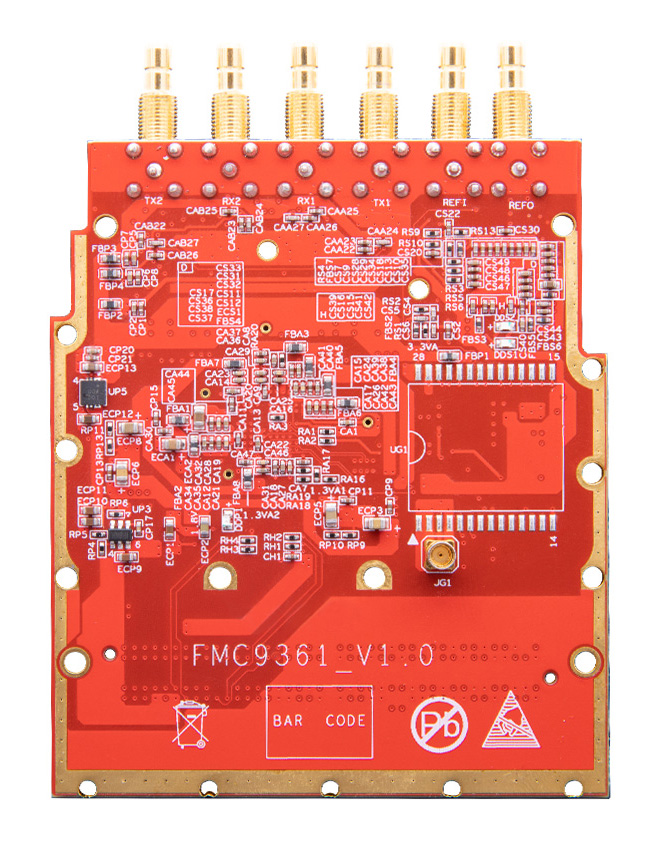

产品展示



所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
