ALINX 40针 I/O 口扩展模块 LPC FMC 子板

  • 产品型号

    FL1010
  • 产地

    上海
  • EAN码

    6971390279205
  • 价格

    ¥499.00

产品推荐


转40针扩展口 FMC子板

解决用户在FMC连接器上扩展插针方式的IO口 ,扩展了2个40针的标准接口,共68个用户IO, 方便用户使用杜邦线或者排线可以连接外部设备


产品参数


参数功能

FMC连接器

1个标准的LPC接口,用于连接FPGA开发板

40针扩展口

2个 40 针 2.54mm 间距的扩展口,共68个用户IO。 可以外接各种模块(双目摄像头,TFT LCD 屏,高速 AD 模块等)扩展口包含 5V 电源 1 路,3.3V 电源 2 路, 地 3 路,IO 口 34 路。

SMA接口

6个,连接FMC收发器



针脚定义

FMC接口



40针扩展口

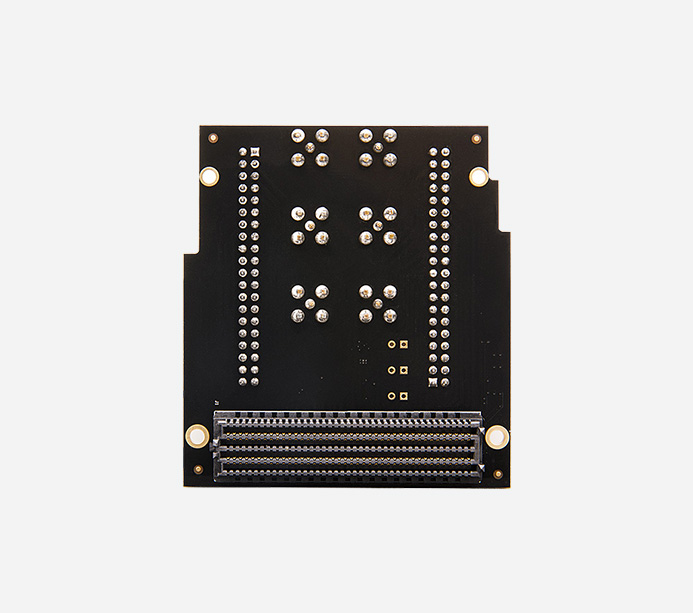

产品展示




所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
