ALINX MIPI双目摄像头模块 1300万 LPC FMC子板

SONY IMX214

  • 产品型号

    FL0214
  • 温度等级

    -20℃~65℃
  • 产地

    上海
  • EAN码

    6971390274613
  • 价格

    ¥2199.00

产品推荐


双目 MIPI 摄像头 FMC子板

为MIPI接口的2路1300万像素的CMOS摄像头模块, 标准的LPC的FMC接口


参数功能

CMOS感光芯片

SONY IMX214

输出分别率

13Mega-Pixel (4208 × 3120)@30fps 4K2K@30fps, 1080p@60帧

图像输出格式

RAW10/8, COMP8/6

调焦距离

10CM ~ 无穷大

调焦方式

电机马达自动调焦

可视角度

80.7° ± 3° (Diag)

摄像头配置接口

I2C

MC20901驱动芯片

电平转换(MIPI D-PHY->LVDS)

工作温度

-20℃~65℃

摄像头输出

CSI-2串行数据输出(MIPI 4 Lane, 兼容 D-PHY标准V1.1)


接口展示

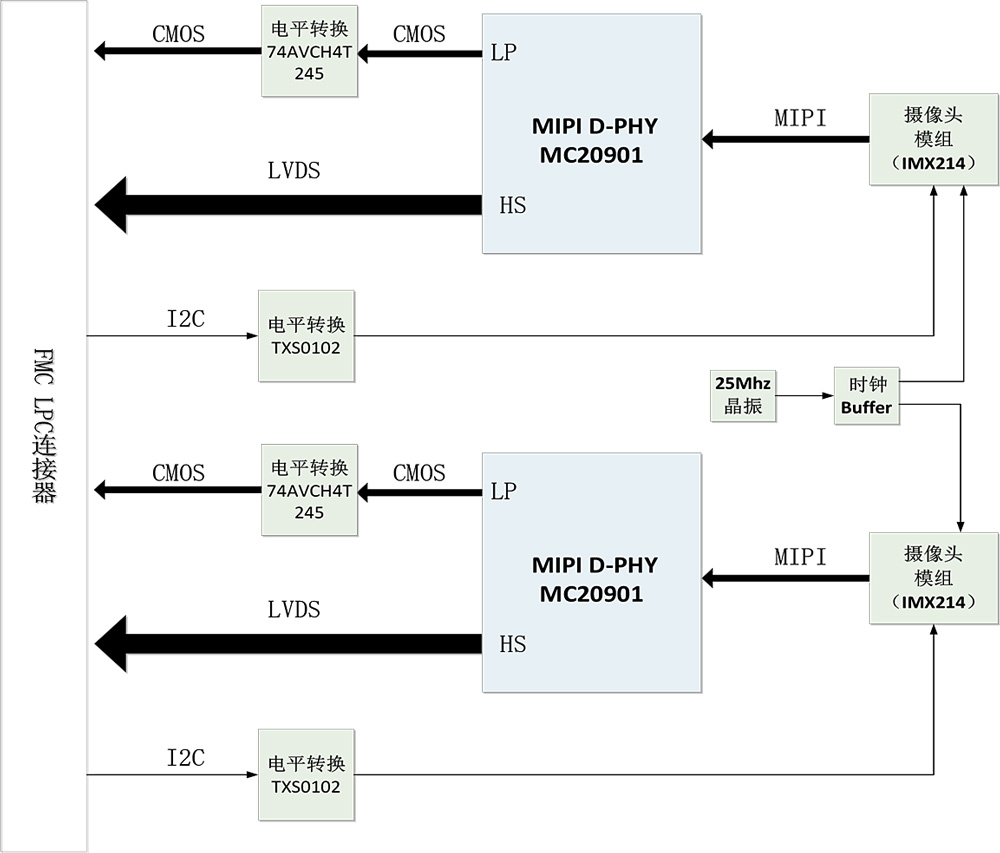

功能结构图



尺寸结构图




针脚定义

FMC接口



产品展示
