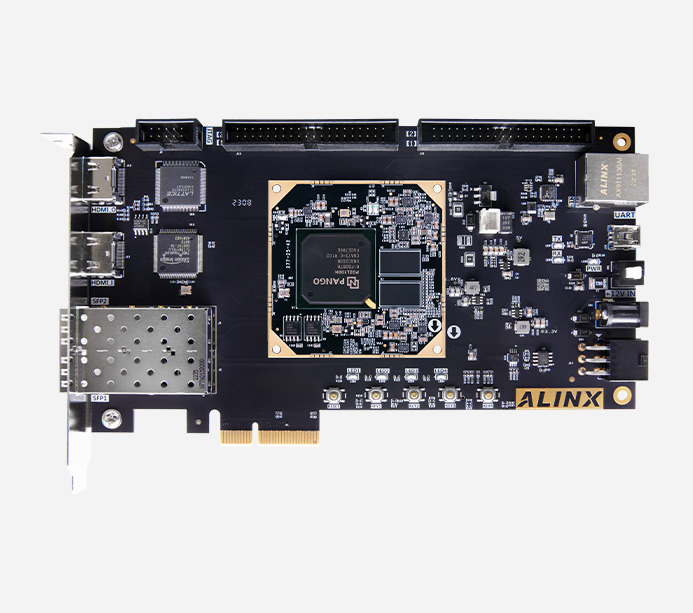

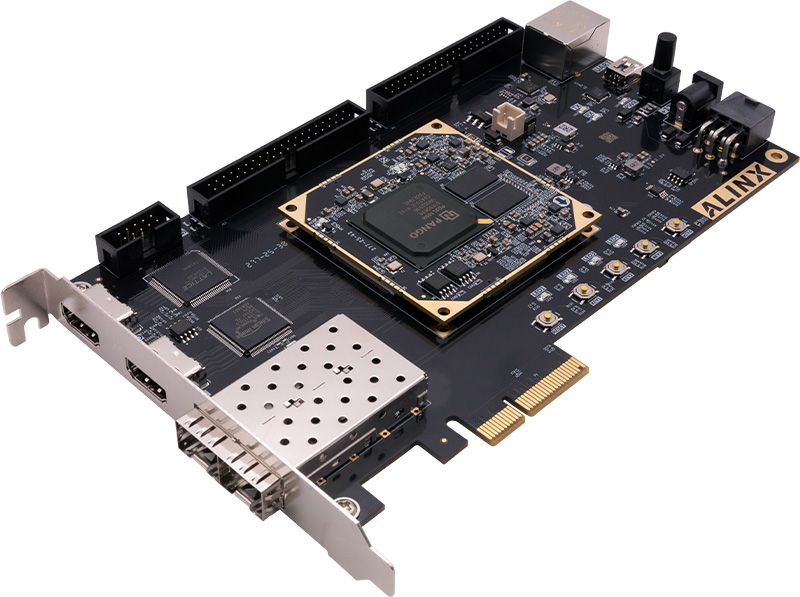

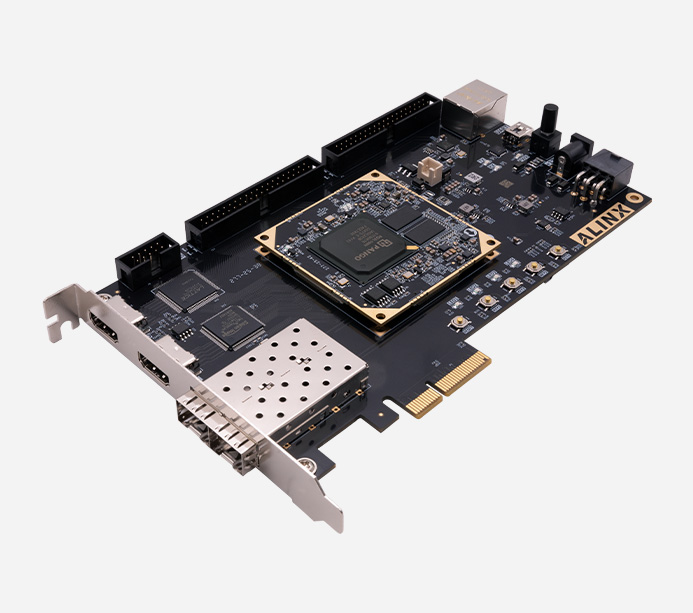

紫光同创 Logos2系列 PG2L100H PCIe 光纤 国产FPGA开发板 AXP100B

PG2L100H

  • 产品型号

    AXP100B
  • 产地

    上海
  • 价格

    ¥1899.00

产品推荐


国产紫光同创 Logos 系列 FPGA开发板

HDMI 输入输出接口、光纤通信接口、千兆以太网、UART 接口、40-PIN 扩展口、JTAG 调试 满足视频图像处理和工业控制等方面要求



技术支持

配套例程及配套资料 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

01. Pango Design Suite 2020.3 安装
02. LED 流水灯实验及仿真
03. 按键测试
04. PLL 锁相环输出测试
05. 串口收发实验
06. 按键消抖实验
07. I2C 接口 EEPROM 实验
08. SD 卡读写实验
09. HDMI 彩条输出
10. 4.3 寸屏彩条输出
11. 7 寸屏彩条输出
12. HDMI 输入输出环通实验
13. DDR3 读写数据测试
14. AN831 录音与播放
15. SD 卡音乐播放例程
16. 字符 HDMI 显示
17. 字符 4.3 寸屏显示
18. 字符 7 寸屏显示
19. SD 卡图片 HDMI 显示
20. SD 卡图片 4.3 寸屏显示

21. SD 卡图片 7 寸 屏显示
22. AN5642 双目摄像头采集 HDMI 显示
23. AN5642 双目摄像头采集 4.3 寸屏显示
24. AN5642 双目摄像头采集 7 寸屏显示
25. 摄像头 SOBEL 边缘检测
26. AD9238 波形显示
27. AD7606 波形显示
28. ADDA 测试例程
29. AD9767 双通道正弦波产生
30. AD9767 双通道三角波产生
31. 千兆以太网传输
32. AD9238 以太网传输
33. AD7606 以太网传输
34. AD9280 以太网传输
35. 双目摄像头采集千兆以太网传输视频
36. 1.25g 光纤通信测试
37. 5g 光纤通信测试
38. 摄像头视频采集光纤 5g 传输测试
39. 光纤通信 HSST CTC 模式测试
40. PCle 速度测试例程


产品套餐




开发板

AN9767 套餐

AN706 套餐

AN9238 套餐

视频套餐

豪华套餐

开发板

下载器

AN9767





AN706





AN9238





双目摄像头





4.3 寸屏






套餐配套模块,点击了解更多


AN9767 双通道 DA 模块


AN706 8 通道 AD 模块


AN9238 双通道 AD 模块


AN5642 双目摄像头模块


AN430 4.3 寸液晶屏

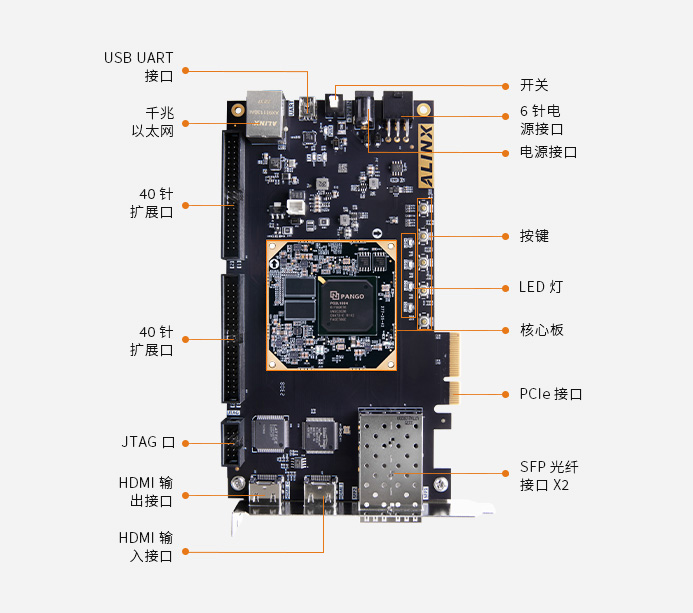

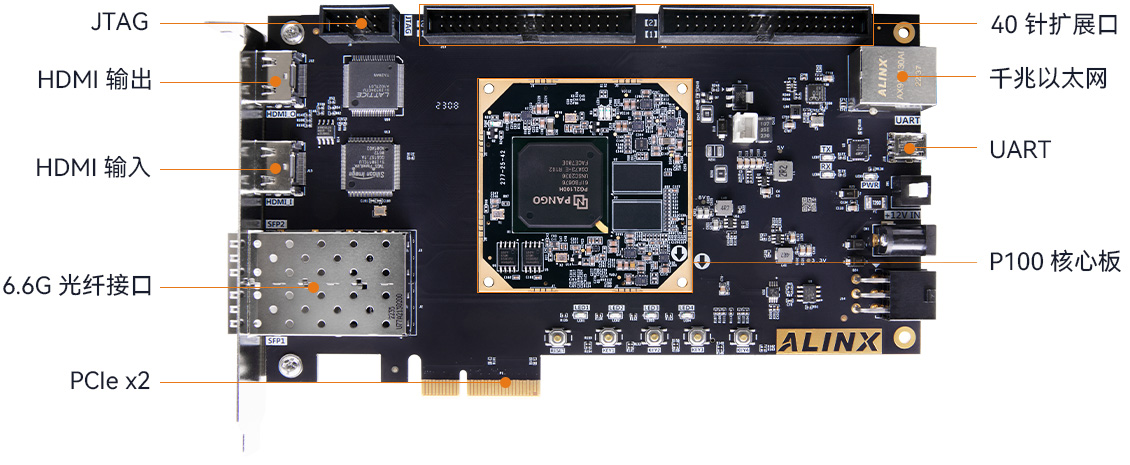

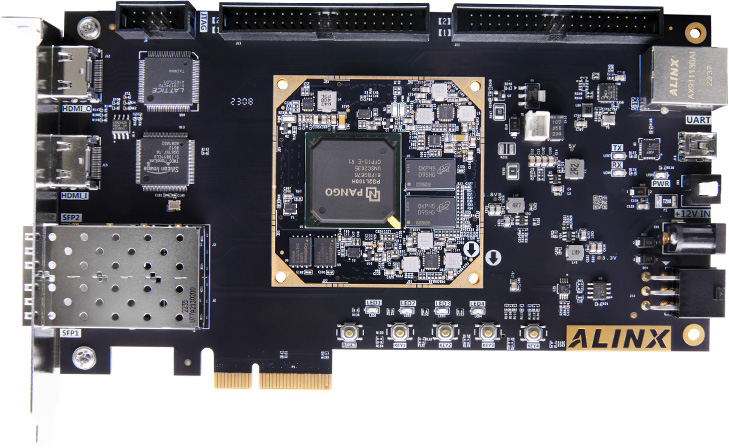

功能接口

·核心板


点击上方图片查看核心板详情>>

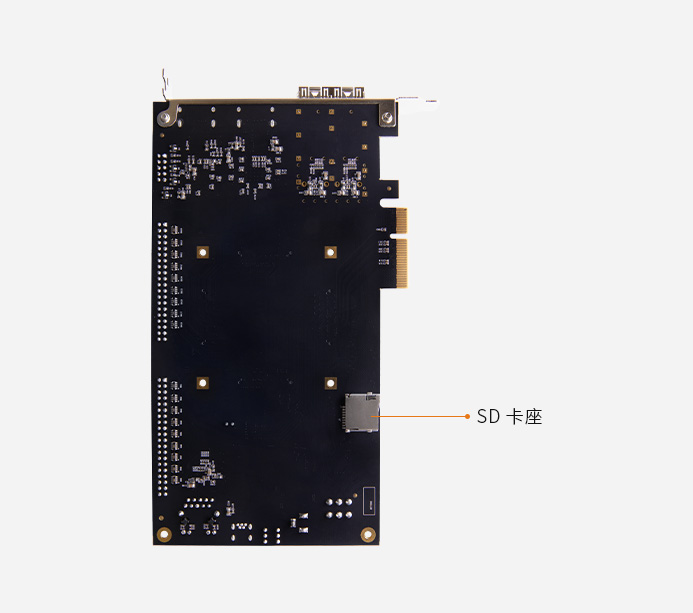

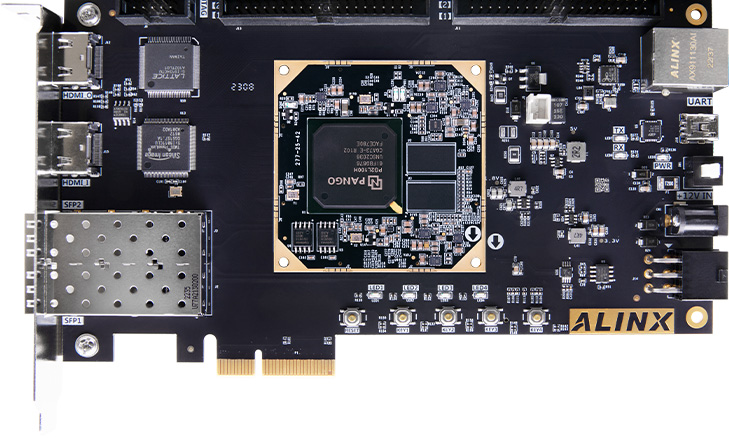

·开发板



产品参数


核心板主要参数

FPGA 型号

PG2L100H-6IFBG676

查找表 LUT6

66600 个

等效 LUT4

99900 个

触发器 (FF)

133200 个

DRM(36Kbits)

155 个

APM 单元(乘法器)

240 个

PCIe Gen2

1 个

模数转换 / ADC

1 个 12bit,1Mbps AD

HSSTLP

8 路,6.6Gb/s max

温度等级

工业级 -40℃~85℃

速度等级

-6


功能和接口

DDR3

2 片 512MB 共 1GB,32bit,用于数据缓存

QSPI Flash

2 片共 128Mbit QSPI FLASH, 用作 FPGA 配置文件和用户数据存储

晶振

1 个 50Mhz 有源晶振,为 FPGA 提供参考输入时钟
2 个 125Mhz 有源晶振,给 FPGA 内部 HSSTLP 提供参考输入时钟
1 个 200Mhz 有源晶振,给开发板提供的系统时钟源

HDMI 输入

1 路 HDMI 输出,支持 1080P@60Hz 输入,支持不同格式的数据

HDMI 输出

1 路 HDMI 输出,支持 1080P@60Hz 输出,支持 3D 输出

PCIe 接口

1 路 PCIe x4 接口,支持 PCI Express 2.0 标准,提供 PCIe x2 高速数据传输,单通道通信速率可高达 5GBaud

光纤接口

2 路 SFP 高速光纤接口,通信接收和发送的速度高达 6.6Gb/s

千兆以太网

1 路 10/100M/1000M 以太网 RJ-45 接口,提供网络通信服务

USB 转串口

1 路 Uart  转 USB 接口,用于和电脑通信,方便用户调试

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

JTAG 口

10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

SD 卡座

1 路 Micro SD 卡座,支持 SPI 模式

LED

5 个 LED(1 个在核心板,4 个在扩展板)

按键

4 个用户按键,1 个复位按键

40 针扩展口

预留 2 个 40 针 2.54mm 间距的扩展口,可接黑金各种模块(双目摄像头,TFT LCD 屏,高速 AD 模块等)。扩展口包含 5V 电源 1 路, 3.3V 电源 2 路,地 3 路,IO 口 34 路


电源参数

输入电压

+12V 电压输入

供 电

12V / 3A 供电

输入电流

最大电流 3A





包装清单

FPGA 开发板

1 块

USB 下载器

1 套

USB 线

1 根

挡板

1 个

12V 电源

1 块





结构尺寸

尺寸大小

核心板 60mm x 45mm x 6.0mm,扩展板 188mm x 106mm

叠层数量

核心板 12 层 PCB 设计,扩展板 6 层 PCB 板设计



高速数据传输处理

2 路 SFP 高速光纤接口

工业以太网、高速视频处理传输、光纤通信及高速数据传输交换



广泛应用双目采集

视频图像高速传输处理


双目摄像头模块 AN5642 进行视频采集,HDMI 接口显示到显示器上,实现双目同步显示


数据采集展示

信号数据采集系统

AN9767 / AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器
