Xilinx Artix7 FPGA开发板 光纤 XC7A100T

XC7A100T

  • 产品型号

    AX7101
  • 产地

    上海
  • EAN码

    6971390270516
  • 价格

    ¥2099.00

产品推荐




Xilinx Artix-7 FPGA 开发板

4 路光纤接口,4 路千兆以太网接口

适用于多路视频传输,多路网络和光纤通信及高速数据传输和数据交换处理



技术支持

配套例程及配套资料 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

01. Vivado 2019.1 安装
02  Vivado 下 LED 流水灯实验及仿真
03. Vivado 下按键实验
04. Vivado 下 PLL 实验
05. 串口收发实验
06. 按键消抖实验
07. FPGA 片内 ROM 测试
08. FPGA 片内 RAM 测试
09. FPGA 片内 FIFO 测试
10. VGA 彩条输出
11. AN430 模块 4.3 寸 屏彩条输出
12. 7 寸电容屏模块彩条输出
13. DDR3 读写测试与仿真实验
14. AN831 录音与播放实验
15. 字符 VGA 显示
16. 字符 AN430 4.3 寸屏显示

17. 字符 7 寸电容屏模块屏显示
18. AN5642 摄像头采集 VGA 显示
19. SOBEL 摄像头边缘检测
20. AD9238 波形显示例程
21. AD7606 波形显示例程
22. ADDA 测试例程
23. AD9767 双通道正弦波产生
24. AD9767 双通道三角波产生
25. 千兆以太网传输实验
26. AD9238 以太网传输例程
27. AD7606 以太网传输例程
28. AD9280 以太网传输例程
29. 千兆以太网视频传输实验
30. GTP 1.25G 光纤通信测试
31. GTP 5G 光纤通信测试
32. 视频图像 GTP 光纤传输

产品套餐





开发板

AN9767 套餐

AN706 套餐

AN9238 套餐

视频套餐

豪华套餐

开发板

下载器

AN9767





AN706





AN9238





双目摄像头





4.3 寸屏






套餐配套模块,点击了解更多


AN9767 双通道 DA 模块


AN706 多通道 AD 模块


AN9238 双通道 AD 模块


AN5642 双目摄像头模块


4.3 寸屏模块

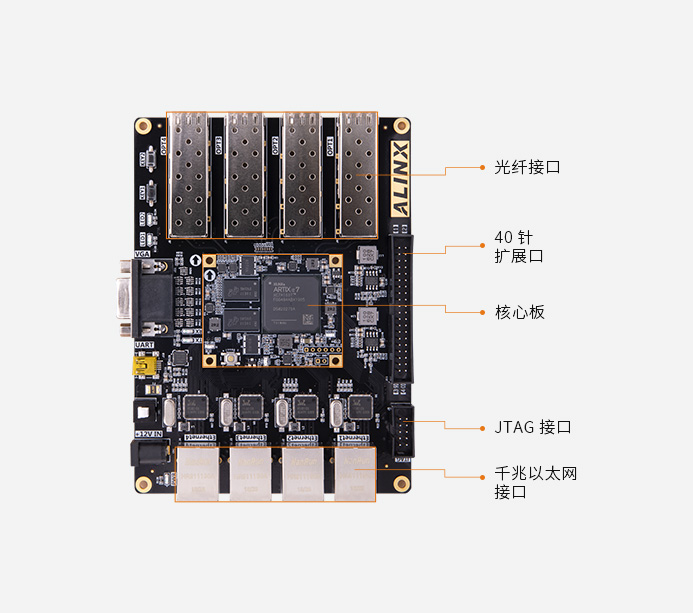

功能接口



·核心板



点击上方图片查看核心板详情>>


·开发板


产品参数


FPGA 芯片主要参数

型号

XC7A100T-2FGG484I

逻辑单元

101440

查找表

15850

触发器

126800

Block RAM

4860Kb

DSP 处理单元

240

QSPI FLASH

128Mbit

DDR3

2 片 512MB 共 1GB

IO 总数

180 个

可调电压 IO

100 个

Logic cells

101440

模数转换 / XADC

1 个 12bit ,1Mbps AD

温度等级

工业级

速度等级

-2

有源差分晶振

2 个

差分对数量

48 个

功能和接口

DDR3

2 片 512MB,32bit 总线,数据速率 800Mbps

QSPI Flash

1 片 128Mbit QSPI FLASH,可用作 FPGA 用户数据的存储

晶振

高精度 LVDS 有源差分晶振,1 个是 200MHz 给系统提供稳定的时钟源,1 个是 125MHz 为 GTP 收发器提供稳定的时钟输入

收发器

4 路 GTP,每路高达 6.6Gb/s,适合光纤通信和 PCIe 数据通信

光纤接口

4 路 SFP 高速光纤接口,每路的光纤数据通信接收和发送的速度高达 6.6Gb/s

以太网接口

4路 10/100M/1000M 以太网 RJ-45 接口,进行以太网数据交换

JTAG 口

10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

USB 转串口

1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

VGA 接口

1 路 VGA 输出接口,16 位色的 VGA 模拟输出, RGB565 格式

LED

核心板 1 个 LED,扩展板 2 个 LED

按键

2 个用户按键

40 针扩展口

预留 1 个 40 针 2.54mm 间距的扩展口,可以外接黑金的各种模块( 双目摄像头,TFT LCD 屏,高速 AD 模块等等 )。扩展口包含 5V 电 源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路。

电源参数

输入电压

+12V 电压输入

供电

12V / 3A 供电

输入电流

3A 最大电流保护




包装清单

FPGA 开发板

1 块

散热片

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

透明保护板

1 块

结构尺寸

尺寸大小

核心板 55mm x 45mm,扩展板 150mm x 110mm

叠层数量

核心板 10 层 PCB 板设计,扩展板采用 4 层 PCB 板设计 预留独立电源层和 GND 层


高速数据传输处理

4 路 SFP 高速光纤接口

工业以太网、多路视频传输、多路网络和光纤通信及高速数据传输交换


高速光纤视频传输

开发板光纤视频传输展示

扩展口接双目摄像头,实现光纤视频传输


开发板通过摄像头采集视频图像,经过光纤接口传输到另一块开发板,经过光纤接口接收数据以后通过 VGA 接口显示到显示器。


数据采集展示

信号数据采集系统

AN9767 / AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器
