XCKU040
产品型号
ACKU040温度等级
-40℃~85℃产地
上海EAN码
6971390279984价格
￥4999.00
核心板型号
ACKU040
ACKU060
芯片型号
XCKU040-2FFVA1156I
XCKU060-2FFVA1156I
芯片级别
速度等级 -2，工业级 -40°C~85°C
速度等级 -2，工业级 -40°C~85°C
DDR4
4GB DDR4，64bit
4GB DDR4，64bit
QSPI Flash
32MB
32MB
逻辑单元
530K
726K
查找表
242,400
331,680
触发器
484,800
663,360
Max. Distributed RAM (Kb)
7,050
9,180
Block RAM (36Kb each)
600
1080
Total Block RAM
21.1Mb
38.0Mb
DSP Slices
1,920
2760
收发器
20x 12.5Gbp
20x 12.5Gbp
PCI Express
PCIE 3.0
PCIE 3.0
HR IO
255
255
HP IO
99
99
差分对 LVDS
120
120
DDR4
4 片 1GB DDR4，共 4GB，64bit，数据速率 2400Mbps
QSPI Flash
2 片 128Mbit QSPI FLASH，共 32MB，可用作 FPGA 用户数据的存储
晶振
1 个 200MHz 差分时钟源，为 FPGA 提供系统时钟
连接器
4 个 120Pin + 2 个 80pin 的板间连接器和底板连
IO
6 个板对板连接器扩展出了 359 个 IO，其中 104 个 IO 电平是 3.3V，其它 BANK 的 IO 都是 1.8V。另外扩展出 20 对高速收发器 GTH 接口
LED 灯
1 个电源指示灯，1 个 DONE 配置指示灯
输入电压
+12V 电压输入
供电
12V/3A 供电
输入电流
3A 最大电流保护
核心板
1块
尺寸大小
80mm x 60mm x 9.7mm
叠层数量
采用 18 层 PCB 板设计，预留独立电源层和 GND 层

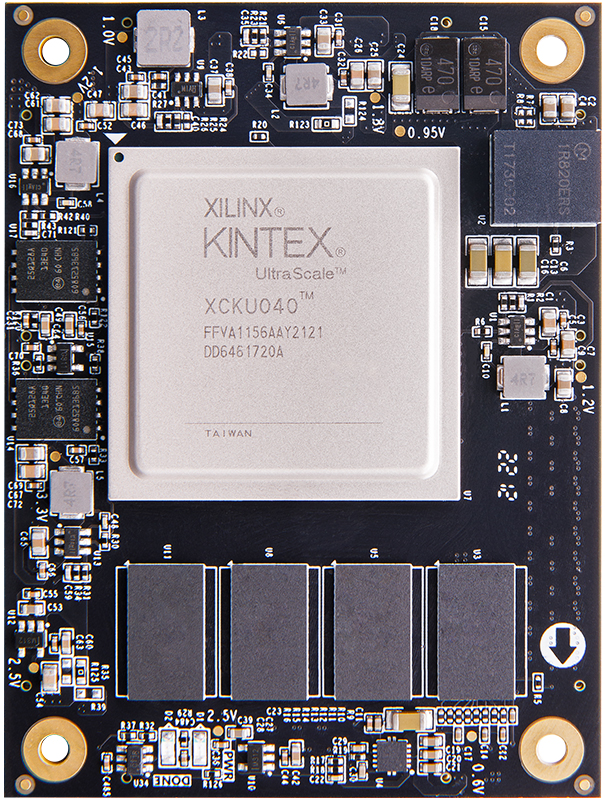

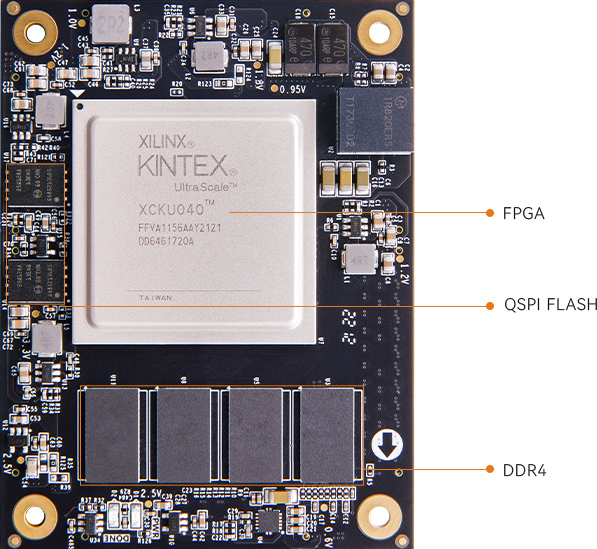

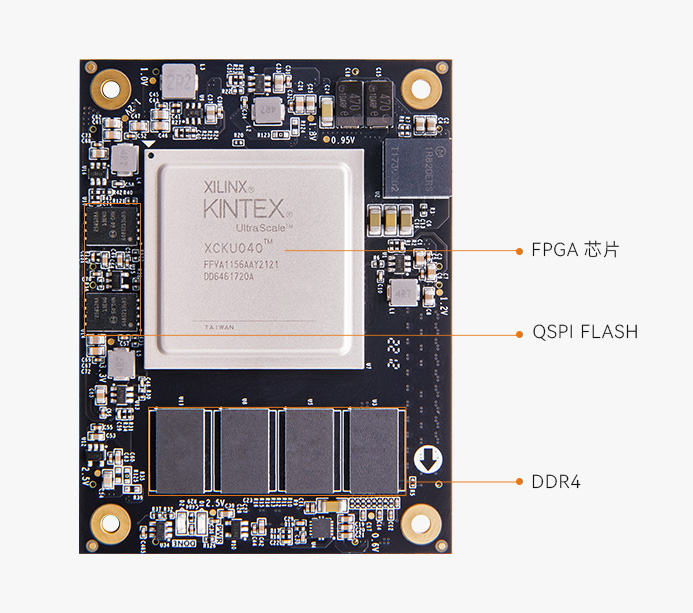

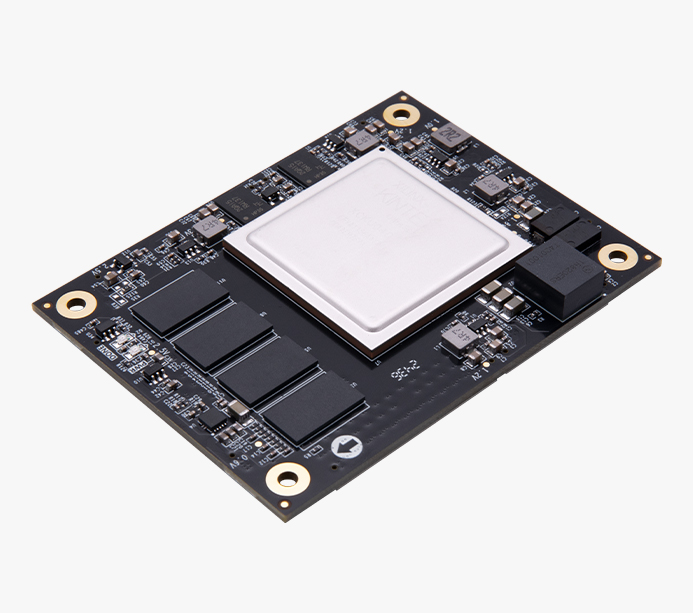

正面

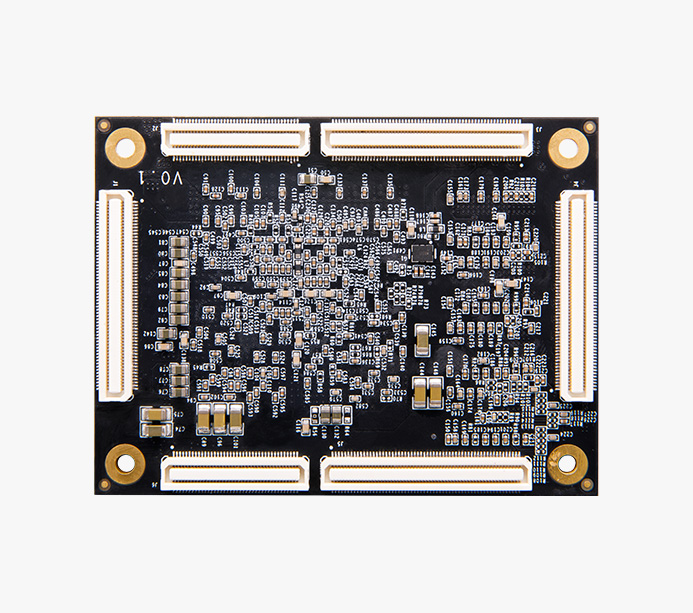

背面
缩短开发学习时间
提供原理图 (.pdf)、PCB 结构图 (.pdf)、封装、参考设计等，方便二次开发
所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。 所有配件及赠品不在保修范围内。
