ALINX Xilinx FPGA 核心板 Spartan-6 DDR3 XC6SLX16 AC616B

核心板

AC616B

FPGA 型号

XC6SLX16-2CSG324

DD3 SDRAM

128MB

逻辑单元

14579

QSPI FLASH

64Mbit

乘法器

32

晶振

50M

可配置逻辑块

8150

时钟单元

2

Block RAM

576Kb

工作温度

0-85°C

DDR3

1片128MB DD3 SDRAM,作为数据的缓存、Microblaze 运行的内存

QSPI Flash

1片64Mbit QSPI FLASH, 可用作 FPGA 用户数据的存储

晶振

板载 50M 的有源晶振，给开发板提供稳定的时钟源

USB Uart 接口

1路 USB Uart 接口, 用于PC 或外部设备串口通信、 USB 电源输入

JTAG

1 个 JTAG 口，可对 FPGA 进行调试和程序固化

LED 灯

4 个用户发光二极管 LED

按键

1 个复位按键

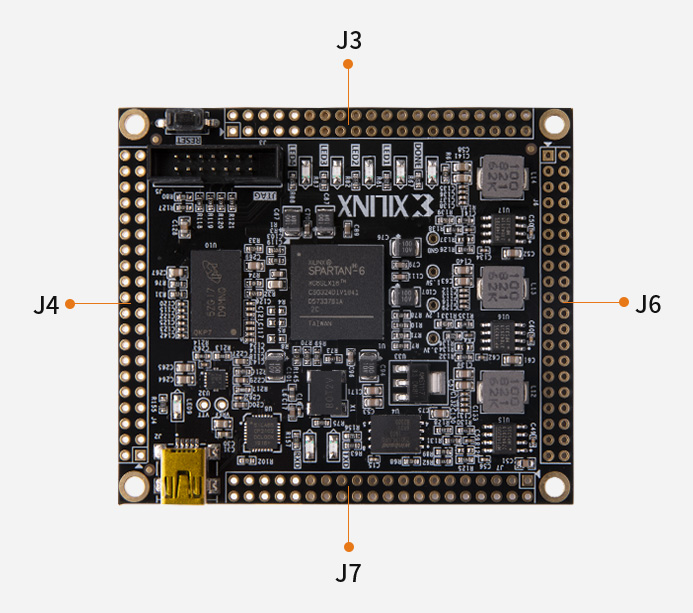

扩展口

4路 40 针的扩展口（2.54mm 间距），其中 34 个 IO 口，1 路 5V 电 源，2 路 3.3V 电源，3 路 GND。可接底板或者黑金其它功能模块。 IO 的电平默认为 3.3V，可以通过更换核心板上的 LDO 来改变电平。

供电方式

USB供电

FPGA 核心板

1 块

塑料支柱

4个

Mini USB线

1根

2*40排针

2排

尺寸大小

75mm*64mm*8.5mm

叠层数量

6层 PCB板设计
