无线电射频数据采样转换 RFSoc方案测试平台

XCZU47DR

  • 产品型号

    AXRF47
  • 产地

    上海
  • 价格

    ¥99800.00

产品推荐


垂直行业解决方案板卡

无线电射频行业

采用 Zynq UltraScale+ RFSoC Gen3 系列 ZU47DR FPGA 芯片,集成射频直接采样数据转换器、FPGA 逻辑、完整的ARM 处理器子系统和高速收发器。

支持8 路14bit RF-ADC,最大采样率可达5GSPS,8路14bit RF-DAC,最高采样率可达9.85GSPS,射频输入输出频率响应全面支持6GHz 以下频段。

提供综合RF 信号链,最大化输入/输出通道密度,高宽带、异构处理能力和低功耗。

满足大规模 MIMO 无线电、5G 基带、固定无线接入、有线电视接入、测试测量、卫星通信、相控阵雷达/数字阵雷达,以及其它高性能RF 应用需求。


前沿应用开发的
理想RF测试平台

ARM、可编程逻辑以及高信号处理带宽进行深度结合

  • ·4GB

    PS 端 DDR4

  • ·2GB

    PL 端 DDR4

  • ·1Gb

    QSPI FLASH

  • ·28.21Gb/s

    8个GTY

  • ·5GSPS

    8个 14bit ADC

  • ·9.85GSPS

    8个 14bit DAC

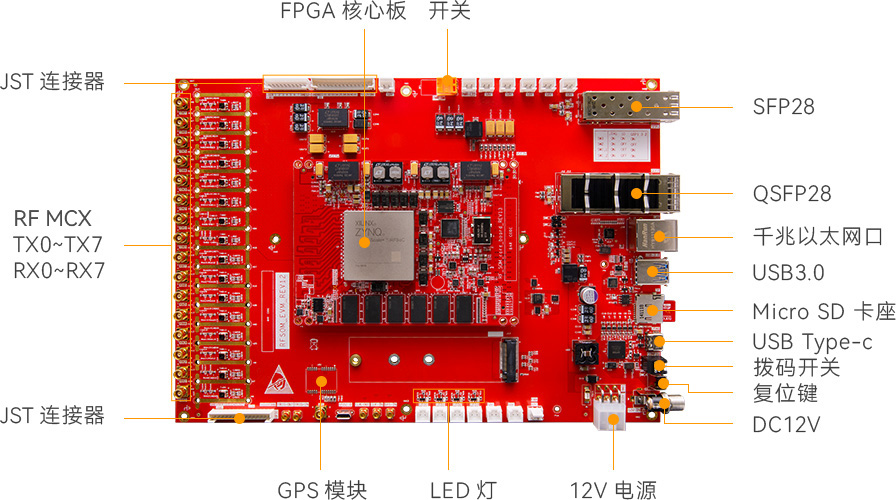

功能接口

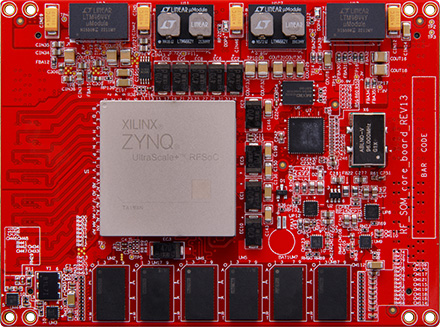

·核心板



*点击上方图片查看核心板详情>>



·开发板


产品参数


核心板主要参数

核心板

ACRF47

FPGA 型号

XCZU47DR-2FFVE1156I

内核 CPU

Quad-core ARM Cortex-A53, MPCore
Dual-core ARM Cortex-R5F, MPCore

内存

PS 端 DDR4,4GB,64bit,2400Mbps
PL 端 DDR4,2GB,32bit,2400Mbps

14 bit 5.0GSPS RF-ADC

8

14 bit 9.85GSPS RF-DAC

8

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY / GTR

PL 端GTY 8个,PS端GTR 4个

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

1

功能和接口

DDR4

PS 端 4 片 1GB DDR4共 4GB,64bit 数据速率 2400Mbps
PL 端 2 片 1GB DDR4共 2GB,32bit 数据速率 2400Mbps

QSPI Flash

2 片共 1Gb QSPI FLash 芯片, 可用作 FPGA 用户数据的储存

M.2 接口

1 路标准 NVME M.2 接口,接 M.2 SSD 固态硬盘(需要用户购买)

光纤接口

1 路 QSF28 光纤接口,1 路 SFP28 光纤接口

USB3.0 接口

1 路 USB3.0 接口,用于连接外部的 USB 外设

千兆以太网接口

1 路千兆以太网接口,和电脑或其它网络设备进行以太网数据交换

JTAG&UART 接口

Type-C 标准的 JTAG&UART 接口,用于 FPGA 程序的下载和调试

EEPROM

1 片 IIC 接口的 EEPROM AT24CM01

SD 卡座

1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式

RTC 实时时钟

1 路内置的 RTC 实时时钟

LED 灯

4 个用户 LED 灯

按键

1 个复位按键

扩展 IO

2 路 x8的 PL 端扩展 IO,1 路 x10 的 PS 端扩展 IO

电源参数

输入电压

+12V 电压输入

单芯片自适应射频平台

面向单芯片无线电的完整 SoC

Zynq UltraScale+ RFSoC 异构计算架构,包括完整的 ARM 处理子系统、FPGA 架构,以及 RF 信号链中的完整模数可编程性


主要特性:
1. ZU47DR 射频片上系统 (RFSoC) 的一体化器件
2.具有内置数字上下变频和插值抽取功能
3.支持8 路14bit发送,8 路 14bit接收
4.支持 1MHz~6GHz 频点
5.支持 1x~40x 的插值/抽取系数

射频指标测试

发射EVM:典型频段下,EVM优于1%




平坦度:1GHz带宽下输出平坦度




相位噪声

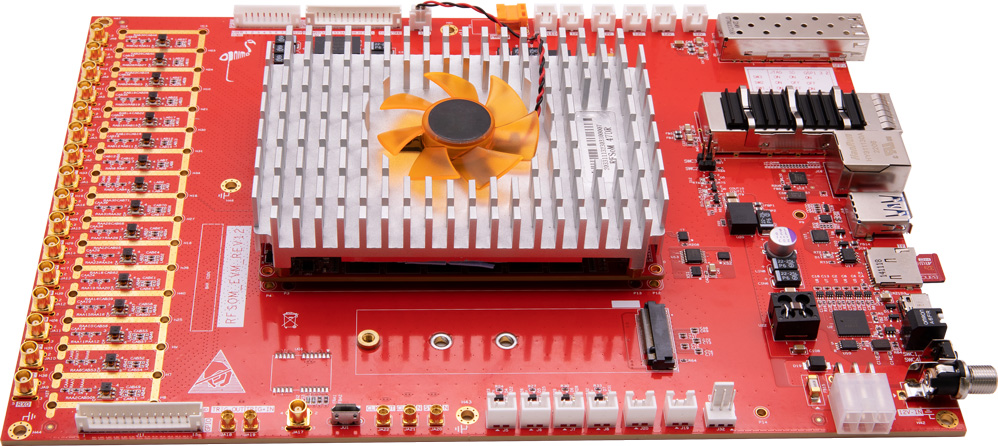

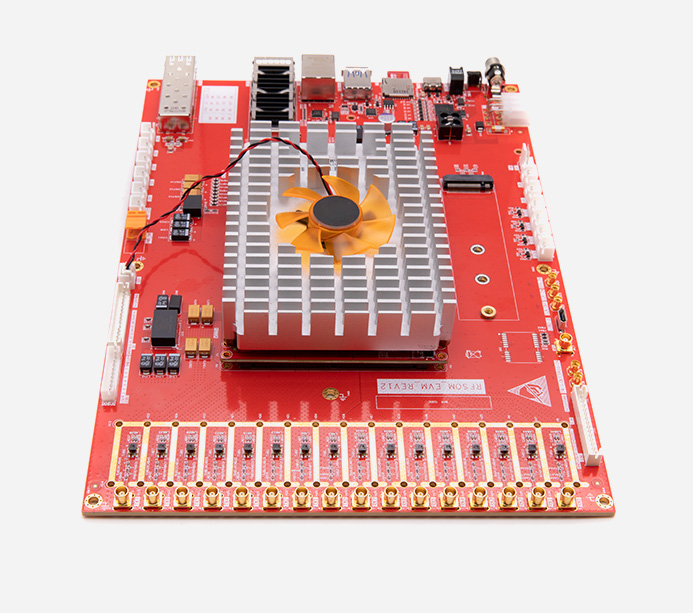

产品展示




包装清单

FPGA 开发板

1 块

散热风扇

1个

USB转Type-c线

1根

12V 电源

1个

TF 卡

1个

读卡器

1个

结构尺寸

尺寸大小

核心板115mm x 85mm,扩展板254mm x 180.34mm

叠层数量

核心板14层 PCB板设计,扩展板12层 PCB板设计, 预留独立电源层和GND层




核心板结构尺寸图



扩展板结构尺寸图

应用领域


5G 及 LTE 无线技术

通过 Zynq RFSoC,无线基础设施制造商可实现显著 的占板面积及功耗减少,这对 Massive MIMO 部署至 关重要。



远程 PHY 支持有线电视接入

Zynq UltraScale + RFSoC 可帮助有线电视接入多服务 运营商 (MSO) 通过远程 PHY 节点将 PHY层处理移至 离家更近的地方,从而可提高网络容量。





相控阵雷达/数字阵雷达

作为面向可扩展、多功能、相控阵雷达的单芯片 TRX 解决方案,Zynq UltraScale+ RFSoC 能够在预警场景 下实现低时延收发,获得最佳响应时间。



测试与测量

设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直 接 RF 采样、高灵活、可重构逻辑及软件可编程性,为 信号生成和信号分析构建高速度的多功能仪器。





卫星通信

设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直 接 RF 采样、高灵活、可重构逻辑及软件可编程性,为 信号生成和信号分析构建高速度的多功能仪器。



所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
