VE2302
产品型号
VD100产地
上海价格
¥6057.00扩展板集成 PCIe 4.0 x4、12.5G 光纤、MIPI Lanex4 摄像头、千兆以太网等接口。核心板采用 Versal AI Edge 系列 VE2302 器件,主要面向 AIE-ML 应用,支持更高的计算性能、更低的时延,以及由 Versal AI Edge 系列器件实现的更高级别的集成。作为自适应 SoC,Versal AI Edge 系列允许开发人员快速发展其传感器融合和 AI 算法,并利用可扩展器件系列实现从边缘到端点的不同性能及电源配置。
•AI Edge Box
•机器视觉相机
•医疗成像器件
• 边缘传感器
• 域控制器卸载
• 传感器处理、 聚合和融合
• 协作机器人
• 融合网络
• 工业级 PC
• 无人机
• MILCOM 无线电
• 数据和信号处理系统
与领先的 GPU1 相比,Versal™ AI Edge 系列可为自动驾驶、预测工厂及医疗保健系统的实时系统、航空航天、多任务负载以及广泛的其它应用提供高性能、低延迟的 AI 推断。除 AI 外,Versal AI Edge 系列还可加速从传感器到人工智能,再到实时控制的整个应用,同时满足 ISO 26262 和 IEC 61508 等关键安全要求。作为自适应计算加速平台,Versal AI Edge 系列允许开发人员快速发展其传感器融合和 AI 算法,并利用可扩展器件系列实现从边缘到端点的不同性能及电源配置。
开发软件版本:Vitis2023.2, 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取
开发环境篇
01. Versal 介绍
02. PL 的"Hello World"LED 实验
03. PL 通过 NoC 读写 DDR4 实验
04. LVDS 液晶屏显示实验
05. GTYP 收发器误码率测试 IBERT 实验
06. 体验 ARM,裸机输出“Hello World”
07. PS 端以太网使用之 lwip
08. 整体工程及实验
Linux 基础篇
01. 快速启动 Linux 制作启动开 发板 Linux 系统的 SD卡
02. 关于 Petalinux
03. 在 Linux 系统中测试开发板外设串口
04. 在 Linux 系统中测试开发板外设 LED 灯和按键
05. 在 Linux 系统中测试开发板外设 CAN
06. 在 Linux 系统中测试开发板外设 LCD
07. 在 Linux 系统中测试开发板外设 USB
08. 在 Linux 系统中测试开发板外设以太网
09. 在 Linux 系统中测试开发板外设 MIPI 摄像头
10. 在 Linux 系统中测试开发板 外设 EMMC
11. 在 Linux 系统中测试开发板外设 EEPROM
12. 在 Linux 系统中测试开发板外设 LM75
13. 在 Linux 系统中测试开发板外设 QSPIFLASH
14. 安装 QT 库和 OPENCV 库以及在 QTCreator 中设置编译环境

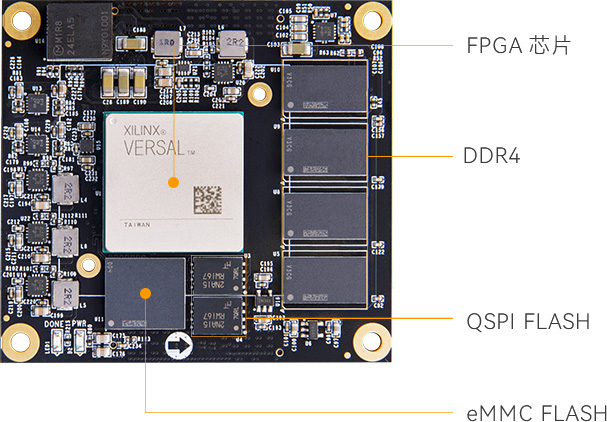

核心板型号
V100
FPGA 芯片
XCVE2302-SFVA784-1LP-E-S
芯片等级
商业级 0° C-100° C
内存
4GB DDR4, 64bit
QSPI FLASh
64MB
eMMC FLASh
8GB
AI Engine-ML Tiles
34
AIE/AIE-ML Data Memory (Mb)
17
AIE-ML Shared Memory (Mb)
68
DSP Engines
464
System Logic Cells
328,720
LUTs
150,272
NoC Master / NoC Slave Ports
5
Distributed RAM (Mb)
4.6
Total Block RAM (Mb)
5.4
UltraRAM (Mb)
43.6
Accelerator RAM (Mb)
32
Total PL Memory (Mb)
85.6
DDR Memory Controllers
1
DDR Bus Width
64
Application cores
Dual-core Arm® Cortex-A72
Real-Time cores
Dual-core Arm Cortex-R5F
Connectivity
Ethernet x2; UART x2; CAN-FD x2; USB 2.0 x1; SPI x2; I2C x2
GTYP Transceivers
8
PCI Express
1x Gen4 x8
40G Multirate Ethernet MAC
1
DDR4
4 片 1GB DDR4 存储芯片,运行数据速率可达 3200Mbps
QSPI Flash
2 片 32MB 大小的 QSPI FLASH 芯片, 存储 FPGA 配置 Bin 文件以及其它用户数据文件。
eMMC Flash
1 片大容量的 8GB 大小的 eMMC FLASH 芯片,存储 ARM 的应用程序、系统文件以及其它的用户数据文件
时钟配置
1 个无源晶体为 PS 系统提供 32.768KHz 的实时时钟源
1 个晶振为 PS 部分提供 33.333 MHz的时钟输入
1 个差分 200MHz PL 系统时钟源,用于 DDR4 控制器参考时钟
以太网接口
2 路千兆以太网接口,为用户提供网络通信服务,支持 10/100/1000 Mbps 网络传输速率; 全双工和自适应
Uart 接口
1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试
PCIe x4 接口
支持 PCI Express 4.0 标准,提供标准的 PCIe x4 高速数据传输接口
Micro SD 卡座
1 路 Micro SD 卡座,用于存储操作系统镜像和文件系统
USB 2.0 接口
1 路高速 USB 2.0 接口, 可用于开发板连接鼠标、键盘和 U 盘 等 USB 外设
MIPI 接口
2 路 MIPI 接口,支持 MIPI 4xLane, 可以连接 ALINX 的 MIPI 摄像头(AN5020)
LVDS 接口
1 路 LVDS 接口,用于连接 ALINX 的 LVDS 显示屏
光纤接口
2 路 SFP+ 光纤接口,每路的光纤数据通信接收和发送的速度高达 12.5Gb/s
CAN 通信接口
1 路 CAN/CAN FD 总线接口,采用 3Pin 的绿色接线端子
PMOD 扩展口
1 个 12针 2.54mm间距的扩展 IO 口,扩展口包含 2路 3.3V 电源,2路地,8路 3.3V IO 口
JTAG 调试口
1 个 10针 2.54mm 标准 JTAG 口,用户通过下载器对 FPGA 系统进行调试和下载
EEPROM
1 片 EEPROM,型号为 24LC04
温度传感器
1 片温度传感器芯片 LM75,检测周围环境温度
按键
扩展板上 2 个用户按键
LED 灯
核心板 2 个,扩展板 3 个
输入电压
+12V 电压输入
供电
12V/3A 供电
输入电流
3A 最大电流
FPGA 开发板
1 块
散热风扇
1 个
TF 卡
1 个
PCIe 挡板
1 个
尺寸大小
181.71x 106.65mm 核心板:65x 60mm
叠层数量
核心板 16 层 PCB 板设计,扩展板 8 层 PCB 板设计, 预留独立电源层和 GND 层
核心板结构尺寸图

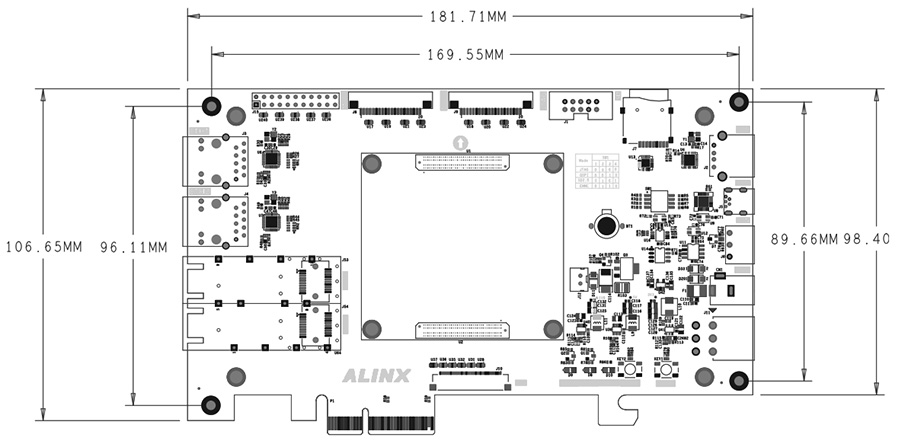

扩展板结构尺寸图
Versal AI Edge 自适应 SoC 将正确的处理引擎与 整个车辆的工作负载相匹配:定制 I/O 用于雷达、LiDAR、红外、GPS 和视觉传感器的任何所需组合;用于传感器融合和预处理的自适应引擎;推理和感知处理的 AI 引擎;安全关键决策的标量引擎
Versal AI Edge 自适应 SoC 可为机器人实现可扩展的模块化方法,能够为异构传感器的融合提供单个异构器件,以实现机器人感知、对数量可扩展轴的精确确定性控制、安全关键性功能隔离、运动规划加速,以及为基于环境的动态执行增强安全控制的人工智能
Versal AI Edge 系列针对实时、高性能应用进行了优化,适用于要求最高的环境,如多任务无人机和无人机等。
Versal AI Edge 系列可为创建更高质量的图像与分析加速并行波束形成和实时图像处理,并可为使用寿命长的电池供电便携式超声单元提供高功率效率
所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。
所有配件及赠品不在保修范围内。
