紫光同创 Titan-2 PG2T390 FPGA 核心板 国产 工业级 DDR4 P390

PG2T390

  • 产品型号

    P390
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • 价格

    ¥2999.00

产品推荐


国产紫光同创 Titan-2 系列 FPGA 核心板

高速收发器,8GB DDR4,16MB QSPI FLASH

高速,高带宽,高容量 适合高速数据通信,视频图像处理,高速数据采集等方面使用

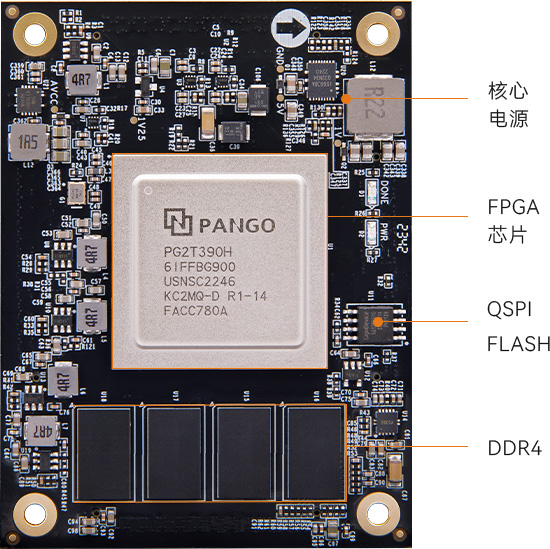

功能接口

·核心板


产品参数

核心板主要参数

型号

PG2T390HFFBG900

触发器 (FF)

487200

查找表 LUT6

243600 (LUT5=1.5LUT4)

DRM (36Kbits)

480 个

APM 单元(乘法器)

840

GPLL 个数

10

PPLL 个数

10

ADC 通道

专用模拟通道 1 路,复用模拟通道 11 路

PCIe Gen3 x8

1

HSSTHP

16 路,13.125Gb/s max

速度等级

-6

温度等级

工业级


功能和接口

DDR4

4 片 2GB 的 DDR4,64bit,最高运行数据速率 1866Mbps

QSPI Flash

1 片 16MB QSPI FLASH, 可用作 FPGA 用户数据的存储

晶振

1 个单端 200MHz 晶振提供给 FPGA 逻辑的 DDR 控制参考时钟
1 个差分 125MHz 晶振提供给 HSST 收发器参考时钟

LED 灯

1 个电源指示灯,1 个配置 LED 灯


电源参数

输入电压

5V 电压输入,连接器供电





包装清单

核心板

1 块





结构尺寸

尺寸大小

60 mmx 80 mm

叠层数量

采用 16 层 PCB 板设计,预留独立电源层和 GND 层


所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
