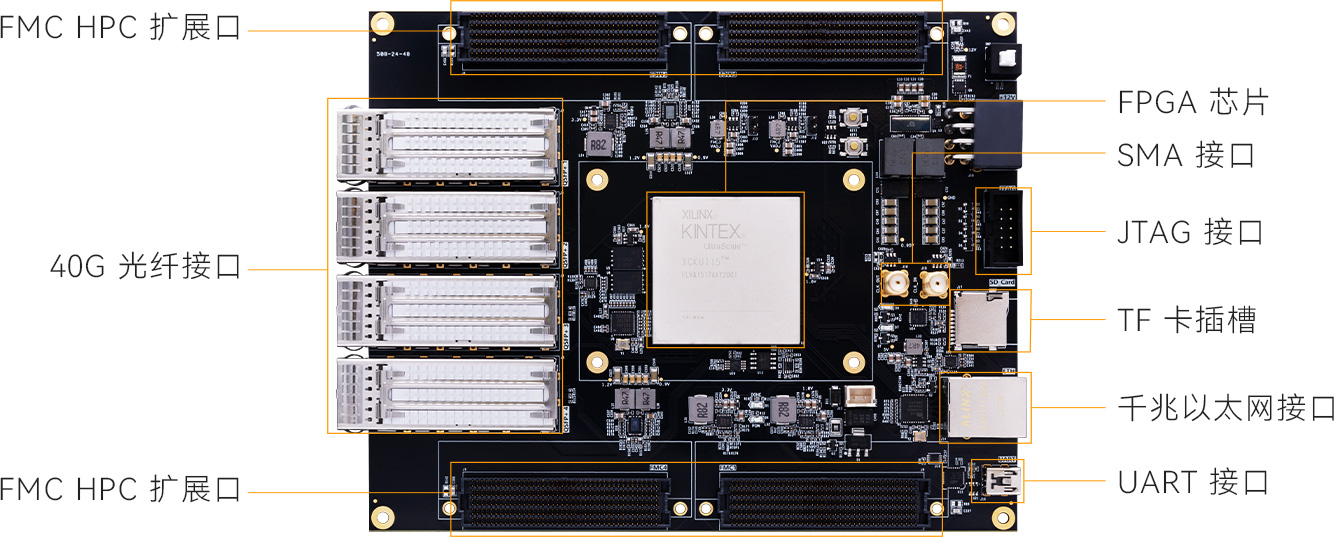

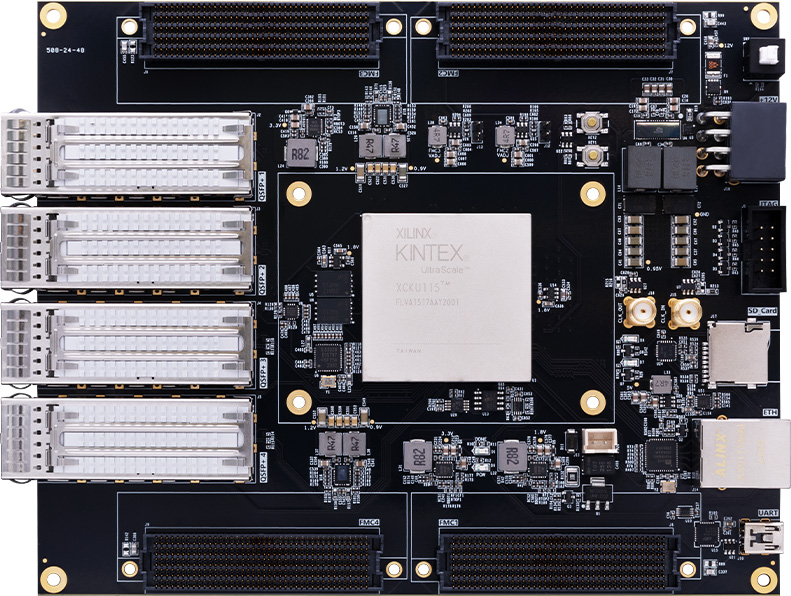

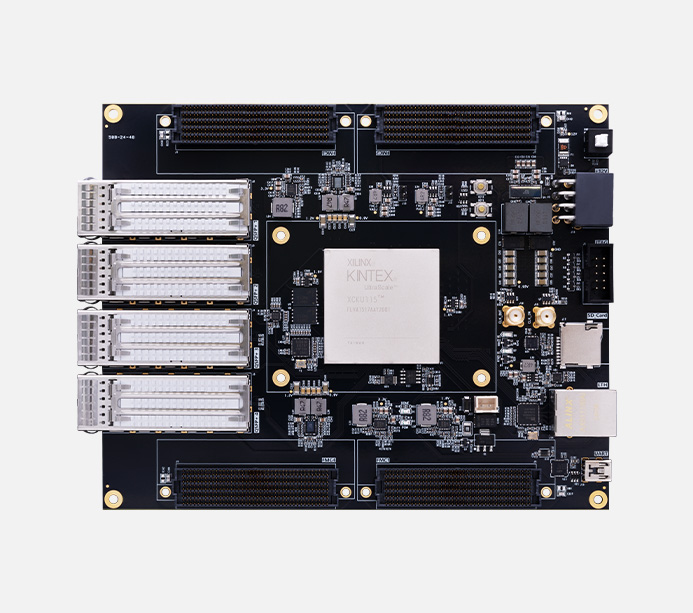

AMD Kintex UltraScale FMC HPC 光纤 FPGA开发板 XCKU115 AXKU115

芯片型号

XCKU115-2FLVA1517I

Logic Cells

1451K

触发器(FF)

1326K

LUTs

663K

Block RAM

75.9 Mb

DSP Slices

1920

PCIe Gen3 x8

6

GTH 收发器

64个，16.3Gb/s max

速度等级

-2

温度等级

工业级

QSPI Flash

2 片 64MB 的 QSPI FLASH 存储芯片，可用作 FPGA 芯片配置文件 和用户数据的存储

时钟配置

板载一个 200Mhz 的差分晶振 ，给 FPGA 系统提供稳定的时钟源
板载一个 156.25Mhz 的差分晶振 ，给光纤提供参考时钟

40G 光纤接口

4 个 QSFP28 光纤接口提供独立的发送和接收通道，单通道数据速率 40Gbps

以太网接口

1 路 10/100M/1000M 以太网 RJ45 接口，用于和电脑或其它网络 设备进行以太网数据交换

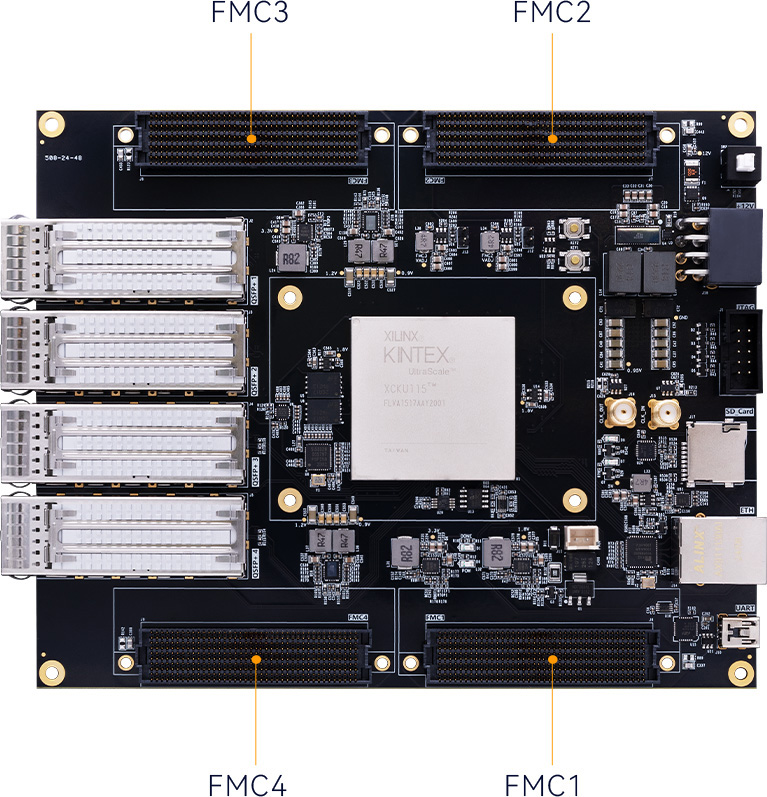

FMC 扩展口

4 路标准的FMC HPC扩展口外接各种FMC模块（如HDMI输入输出模块、双目摄像头模块、高速AD模块等）

USB转串口

1 路 Uart 转 USB 接口， 用于和电脑通信，方便用户调试

SMA接口

2 路 SMA 外接接口,引脚连接上收发器上，用于外接高速的输入 输出信号

SD卡槽

1个Micro型的SD卡接口，以提供用户访问SD卡存储器，用于 存储图片，音乐或者其他用户数据文件

JTAG调试口

1 路10 针 2.54mm 标准 JTAG 口，用于 FPGA 程序下载和调试

温度传感器

1 片温度传感器芯片 LM75，用于检测板子周围环境的温度

EEPROM

板载一片 EEPROM，用于 IIC 总线的通信和存储一些客户自定义信息

LED灯

4 个发光二极管 LED，1 个电源指示灯；1 个 DONE 配置指示灯； 2 个用户指示灯

按键

2 个用户按键， 连接到 FPGA 的普通 IO

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流

FPGA 开发板

1 块

USB 下载器

1 个

Mini USB 线

1 根

散热风扇

1 个

12V 电源

1 个

尺寸大小

177mm x 143mm

叠层数量

扩展板 16 层 PCB 设计，预留独立电源层和 GND 层
