XCZU49DR
产品型号
ACRF49价格

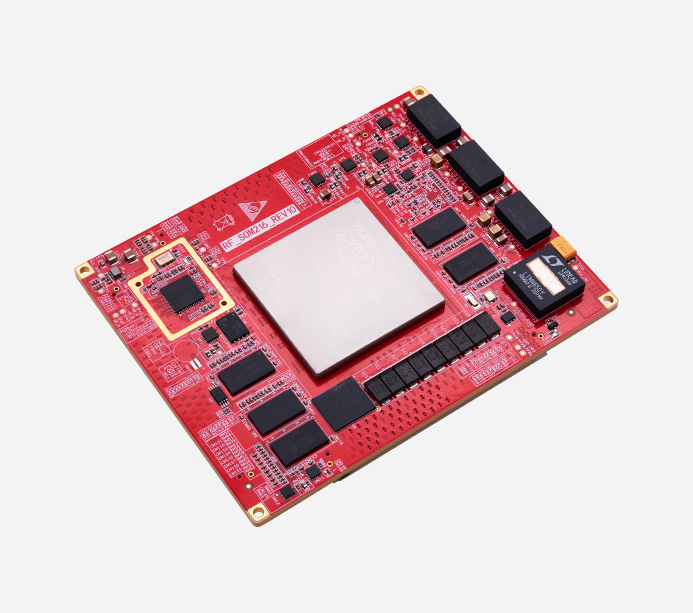

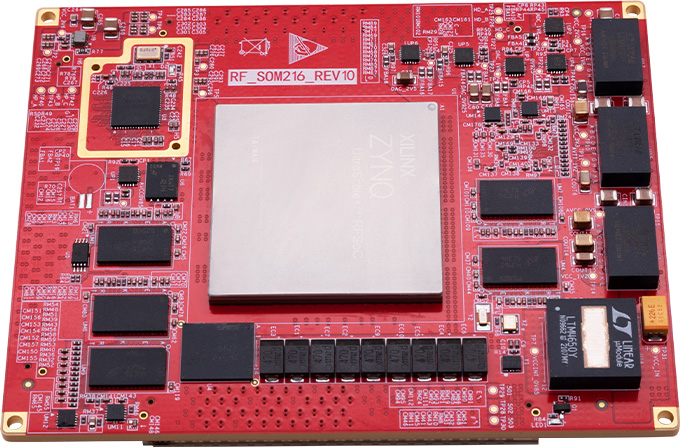

￥120000.00ACRF49 采用 AMD 公司的 RFSoC Gen3 系列 ZU49DR 主芯片，支持 16 路14 位 RF-ADC 输入，最大采样率可达 2.5GSPS，16 路 14 位 RF-DAC 输出，最高采样率可达 9.85GSPS
Logic Cells
LUTs
高性能 RF 射频芯片
DSP Slices

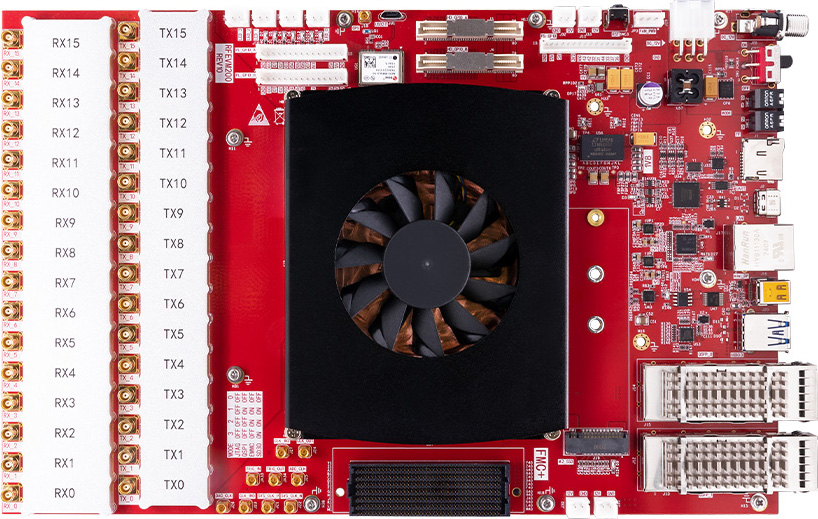

16 路 14bit ADC
16 路 14bit DAC

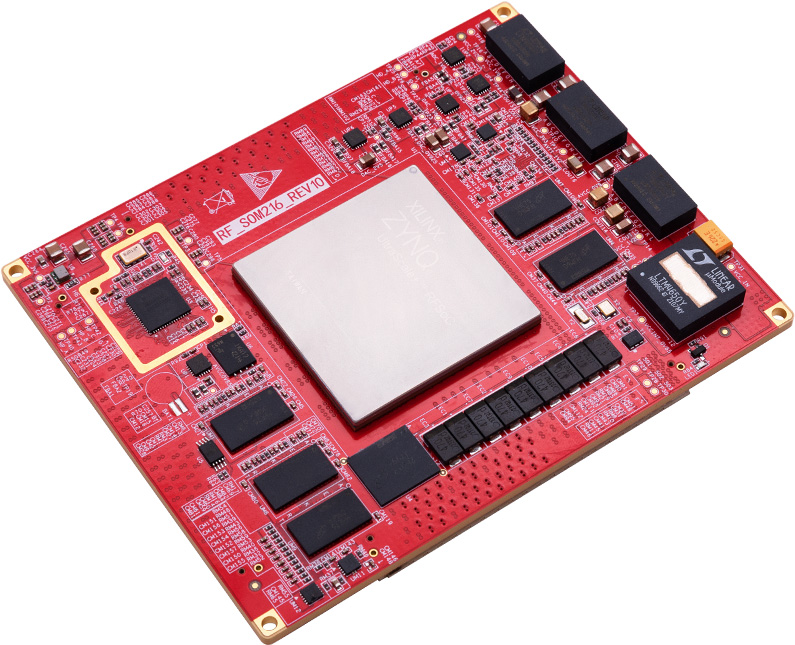

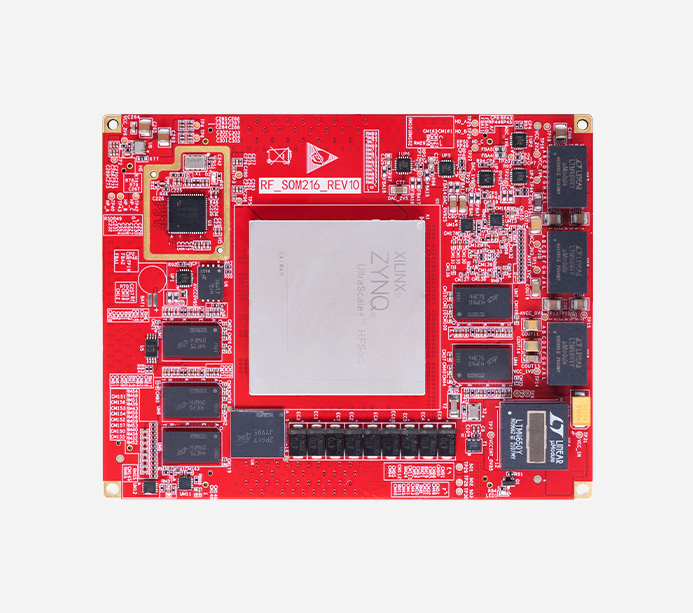

芯片采用 Zynq UltraScale+ XCZU49DR FPGA 芯片，集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 处理器，支持实时操作系统 （RTOS）与 Linux 并行运行

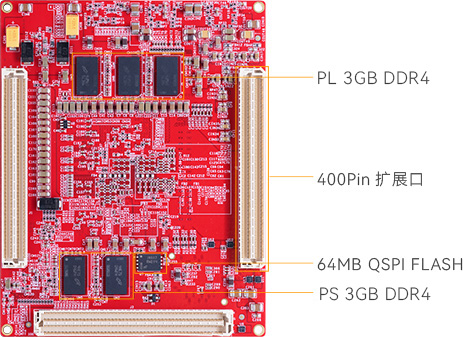

PS 端 DDR4 ECC
PL 端 DDR4
QSPI FLASH
eMMC FLASH

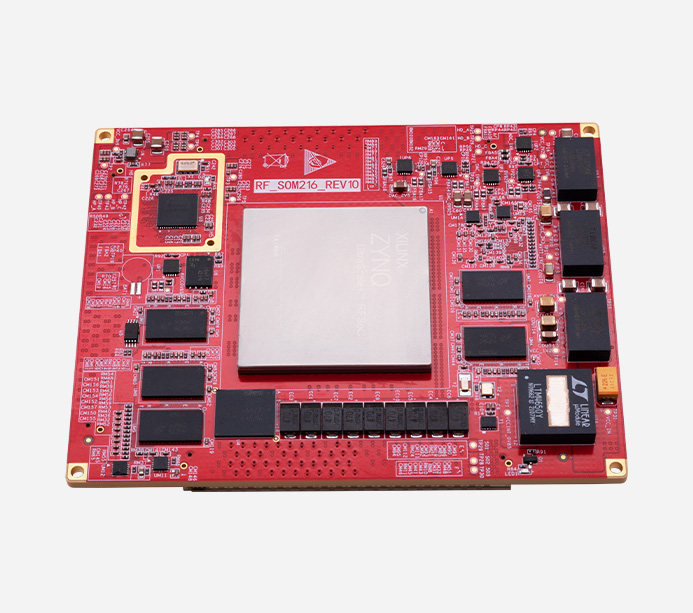

ACRF49 是一个功能强大的单芯片适应性无线电平台，可提供高达 6GHz 的直接射频采样，具有多元素处理系统: FPGA、实时双核 ARM 和四核 ARM，能够采样和处理射频信号
主要特性:
01.自适应单芯片无线电平台
02.将射频设计转移到数字领域
03.针对不同需求和新兴标准的可编程逻辑
04.与分立解决方案相比，减少 PCB 面积
05.面向未来的综合解决方案
06.频段覆盖 6GHz 以下，射频直接采样模式
07.支持 1x~40x 的插值/抽取系数
FPGA 型号

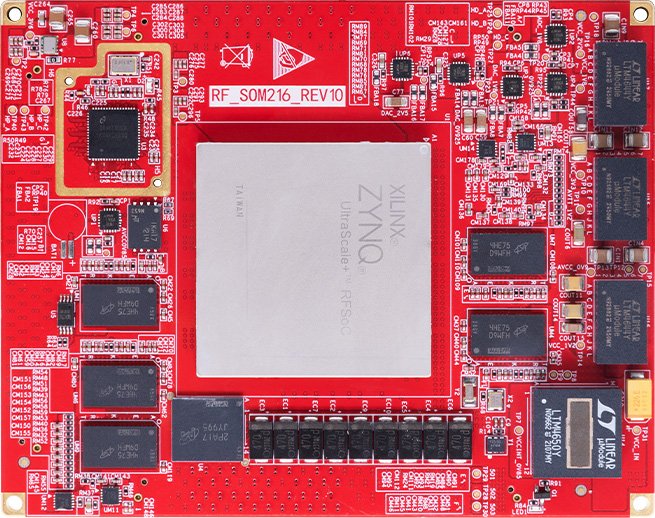

XCZU49DR-2FFVF1760
内核 CPU
Quad-core ARM Cortex-A53
Dual-core ARM Cortex-R5F
14 bit 2.5GSPS RF-ADC
16
14 bit 9.85GSPS RF-DAC
16
Decimation/ interpolation
1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY / GTR
PL 端 GTY 16x/PS 端 GTR 4x
System Logic Cell
930K
CLB LUTs
425K
Max.Dist.RAM
13.0Mb
Total Block RAM
38.0Mb
UltraRAM
22.5Mb
DSP Slices
4272
内存
PS 端 5 片 1GB DDR4 共 5GB ECC
PL 端 5 片 1GB DDR4 共 5GB
eMMC

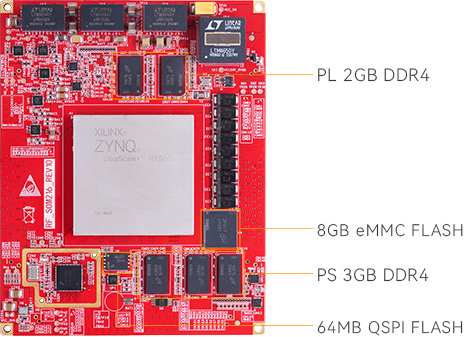

1 片 eMMC 颗粒，标配 8GB
QSPI FLASH
2 片 64MB 大小的 QSPI FLASH 芯片组成
EEPROM
1 片 EEPROM，容量为 1Mbit，通过 IIC 总线连接到 PS 端进行通信
时钟配置
提供双晶振时钟
板间连接器

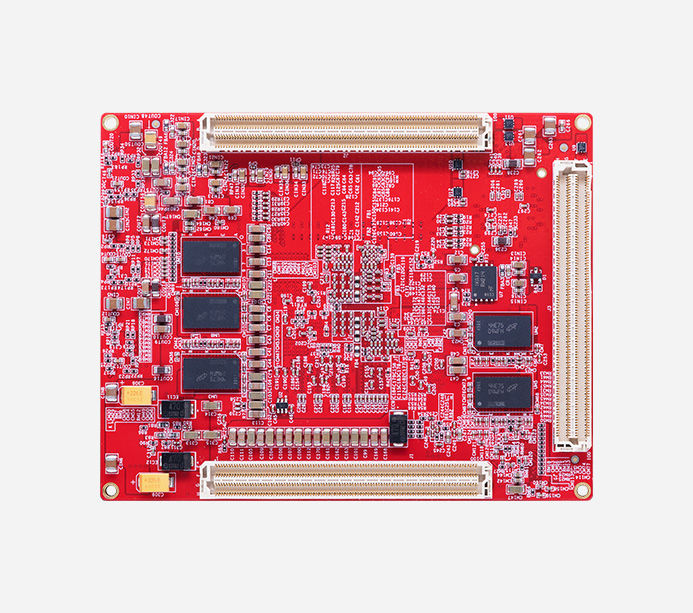

扩展出 3 个高速扩展口，使用 3 个 400Pin 的板间连接器
电源
核心板采用直流 12V 供电，通过连接器底板给核心板供电
FPGA 核心板
1 块
尺寸大小
115mmx85mm

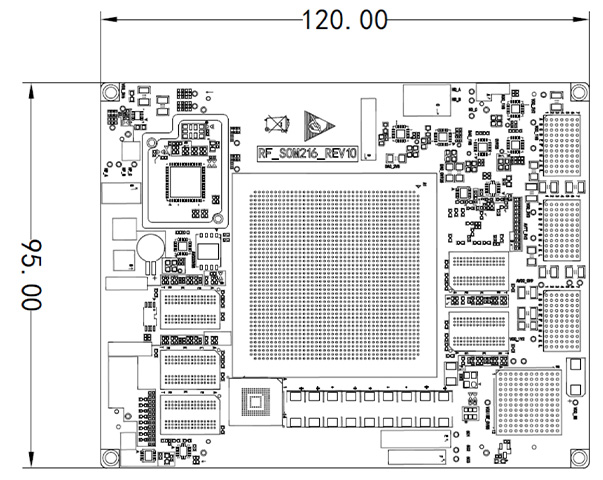

核心板结构尺寸图
通过Zynq RFSoC，无线基础设施制造商可 实现显著的占板面积及功耗减少，这对后期MIMO技术的发展至关重要
作为面向可扩展、多功能、相控阵雷达的单芯 片 TRX 解决方案，Zynq RFSoC 能够在预警 场景下实现低时延收发，获得最佳响应时间
通过Zynq RFSoC中用直接RF采样、高灵 活、可重构逻辑及软件可编程性，为信号生 成和信号分析构建高速度的多功能仪器
通过在 Zynq RFSoC 中使用直接 RF 采样、高 度灵活的可重新配置逻辑和软件可编程性，构 建用于信号生成和信号分析的高速多功能仪器
