AMD Xilinx Zynq UltraScale+ MPSoC FPGA 开发板异构多处理采集计算 XCZU7EV BZ10

XCZU7EV

产品型号
BZ10
价格
￥19999.00

产品推荐

产品详情
资料下载
售后服务

AMD Zynq UltraScale+ MPSoC EV FPGA ZU7EV 异构多处理 · 采集计算开发板

FPGA + ARM + GPU，集成 H.264/H.265 视频编解码器，4K 视频图像处理

AMD Zynq™ UltraScale+™ MPSoC 器件不仅提供 64 位处理器可扩展性，还将实时控制与软硬件引擎相结合，以支持图形、视频、波形与数据包处理。器件配备可编程逻辑、双核实时处理器、四核应用处理器和 GPU，以及视频编解码器。

适用于 AI 、边缘计算、深度计算学习、数据中心、医疗成像、多媒体、4K视频图像、数字信号处理、机器视觉、5G 无线、航天雷达卫星、汽车辅助驾驶 ADAS 、车载仿真测试、半导体仿真与设计和工业物联网等应用。

·ARM 处理器
APU 4x Cortex-A53, RPU 2x Cortex-R5F
·FPGA
逻辑单元 504K, 16nm FinFET+

·视频图像处理
ARM Mali-400 MP2 GPU, H.264/H.265, 4K DisplayPort
·高速高带宽
4GB DDR4, 32GB eMMC FLASH, 64MB QSPI FLASH

·广泛嵌入式应用
4x FMC HPC
·高速传输存储
40G QSFP+，PCIe M.2


卓越的异构多处理平台芯片

ZU7EV : FPGA + ARM + GPU + H.264/H265 + AI/ML

支持多媒体和嵌入式视觉的视频编解码器

FPGA 逻辑单元 504K, 16nm FinFET+ 可编程逻辑，GTH 收发器满足 QSFP+ 及 FMC HPC 高速传输需求，集成PCIE Gen3 硬核 IP。

应用处理单元 APU 采用四核 ARM Cortex-A53 ，支持 64 位数据宽度，适用于 Linux 和裸机 SMP/AMP 应用系统。实时处理单元 RPU 采用双核 ARM Cortex-R5，低时延、高确定性的性能，APU 任务分担。

图形处理单元 GPU ARM Mali-400 MP2，H.264/H.265视频编解码器支持4K@60 帧视频编解码，DisplayPort 4K@30Hz 视频输出。

面向 AI/ML 的深度学习处理单元,针对卷积神经网络的自由可扩展计算引擎，支持通用框架，并采用预训练 AI 模型的大型模型库。

BZ10 ZU7EV 开发板芯片2.png

高速高性能功能接口，广泛的嵌入式应用

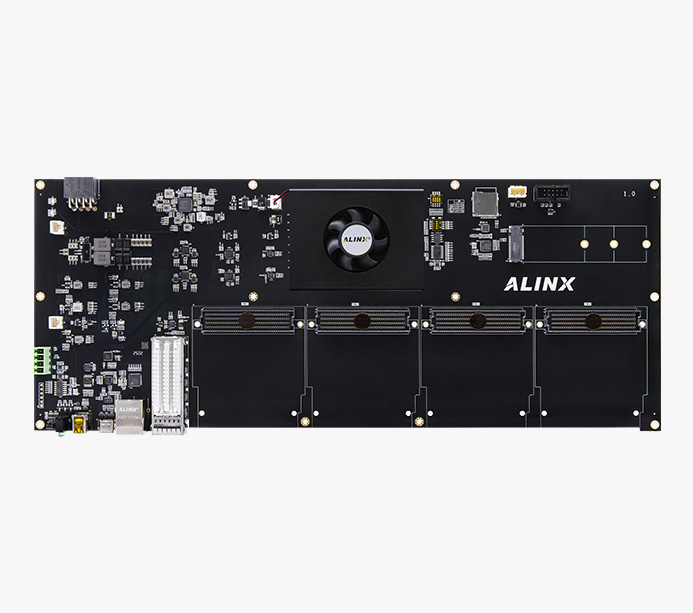

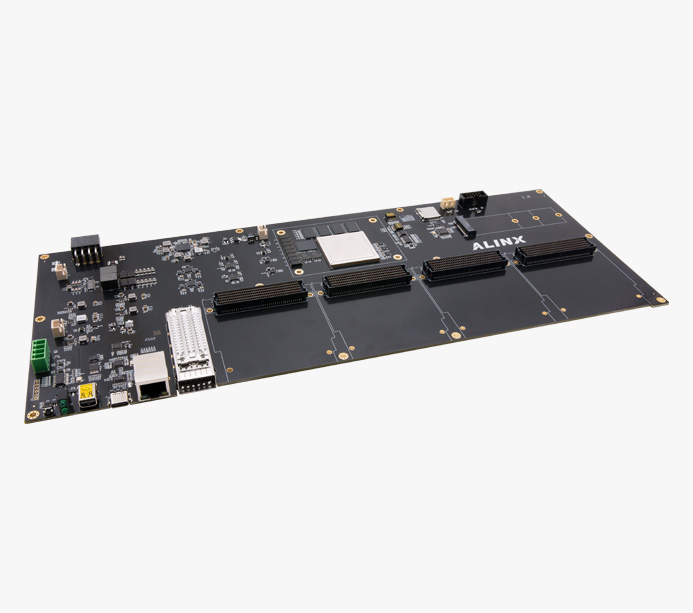

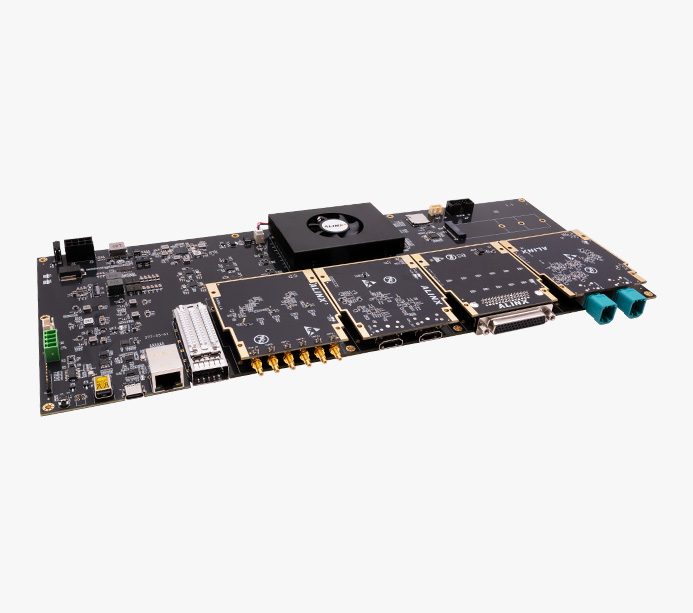

Zynq UltraScale+ MPSoC EV ZU7EV 异构多处理·采集计算开发平台

功能接口强大，配合配套例程资料，快速入手开发，加快项目落地。

·4G DDR4
高速 64 位数据总线带宽
·32GB eMMC FLASH + 64MB QSPI FLASH
高速系统文件存储支持

·4 路 FMC HPC
连接各种 FMC 卡
·40G 光纤
高速数据传输

·PCIE M.2 SSD 接口
高速数据存储
·4K@30Hz Display Port
高清视频处理

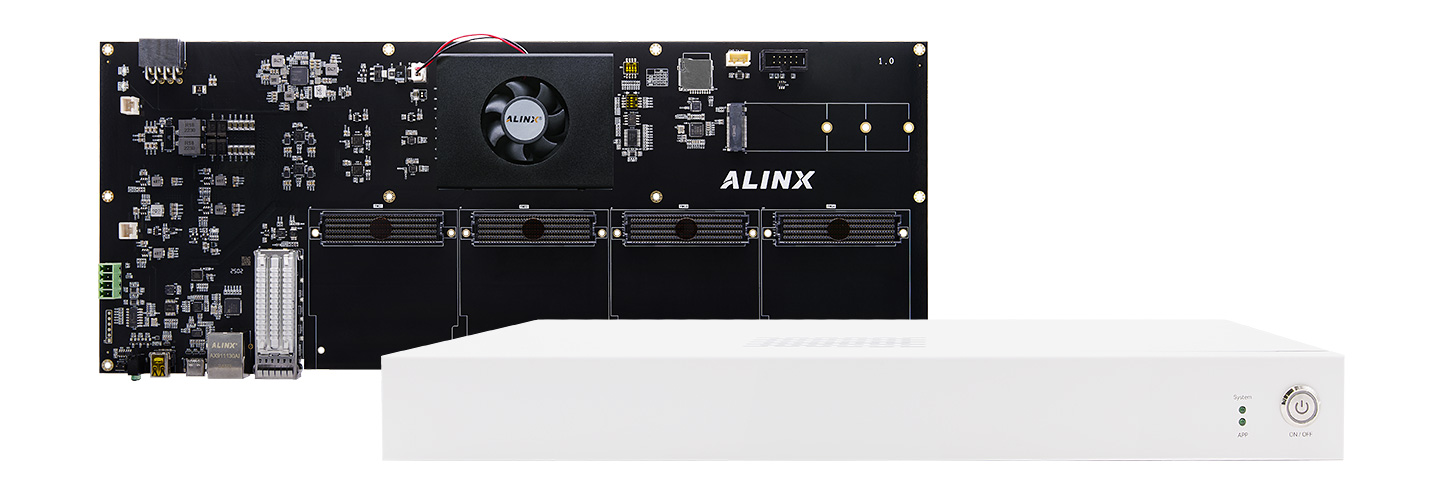

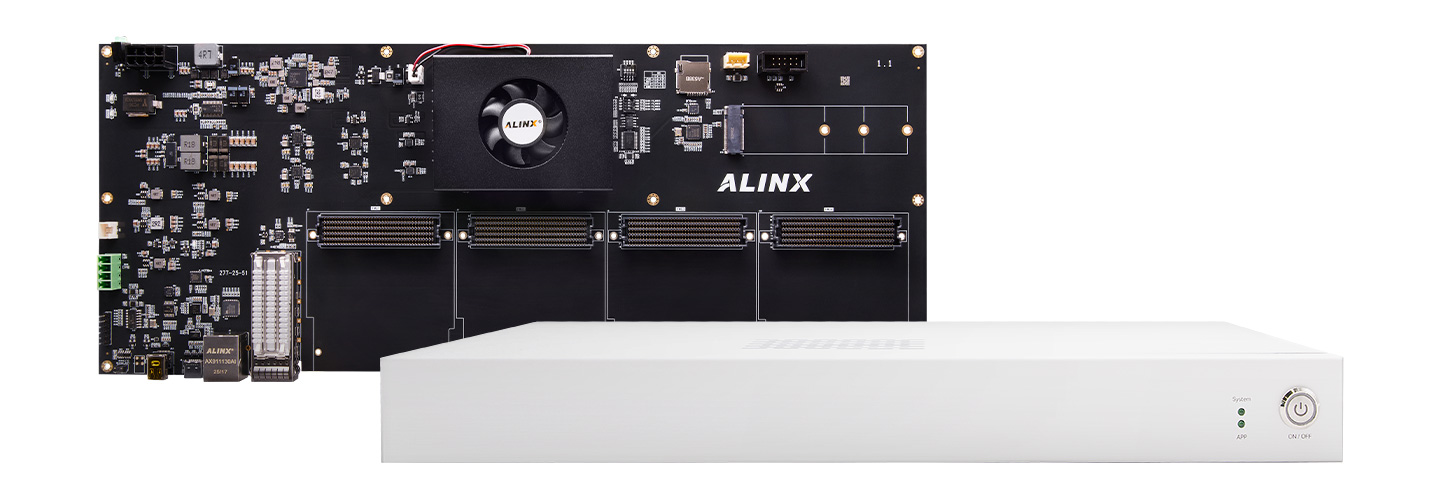

* 可定制机箱，具体联系客服咨询

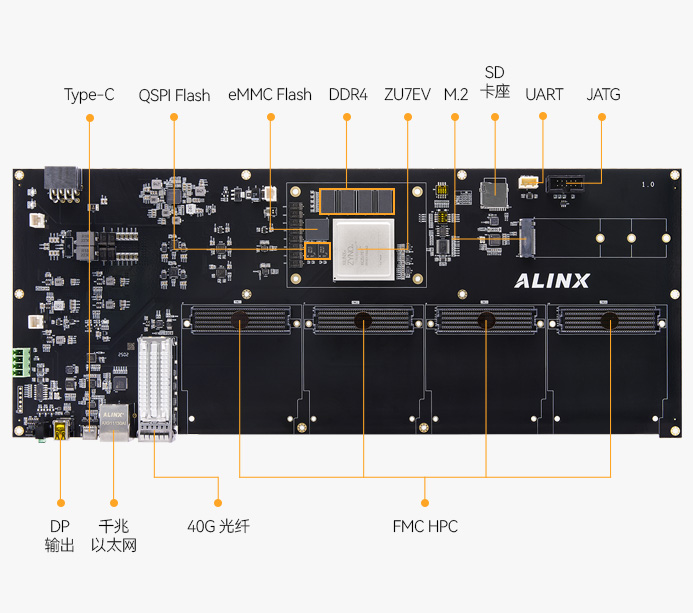

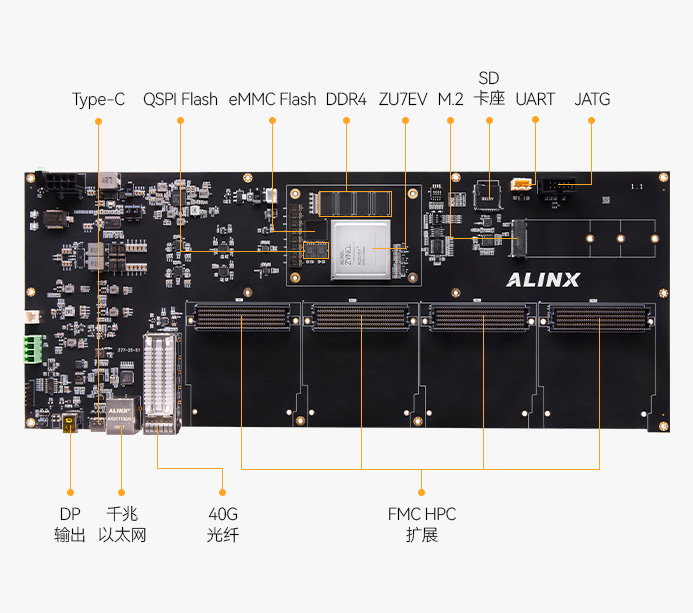

丰富高性能功能接口：4GB DDR4(PS) + 32GB eMMC FLASH + 32MB QSPI FLASH，4 路 FMC HPC、1 路 M.2 SSD 接口、1 路 Display Port 输出接口、1 路 40G QSFP+ 光纤接口、1 路千兆以太网接口、1 路 USB3.0 Type-C 接口、1 路 JTAG 接口、1 路 UART 接口、1 路 TF 卡接口。

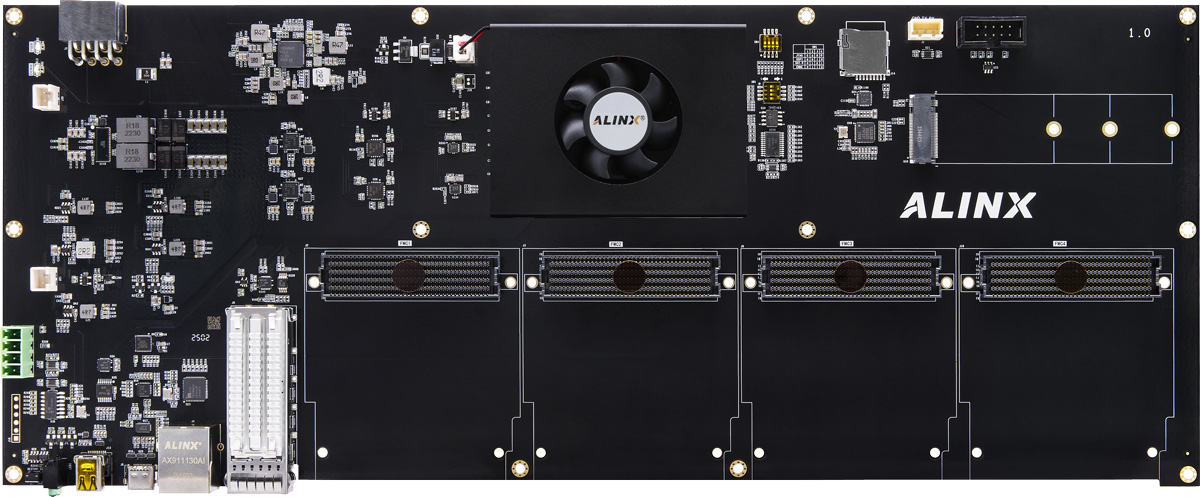

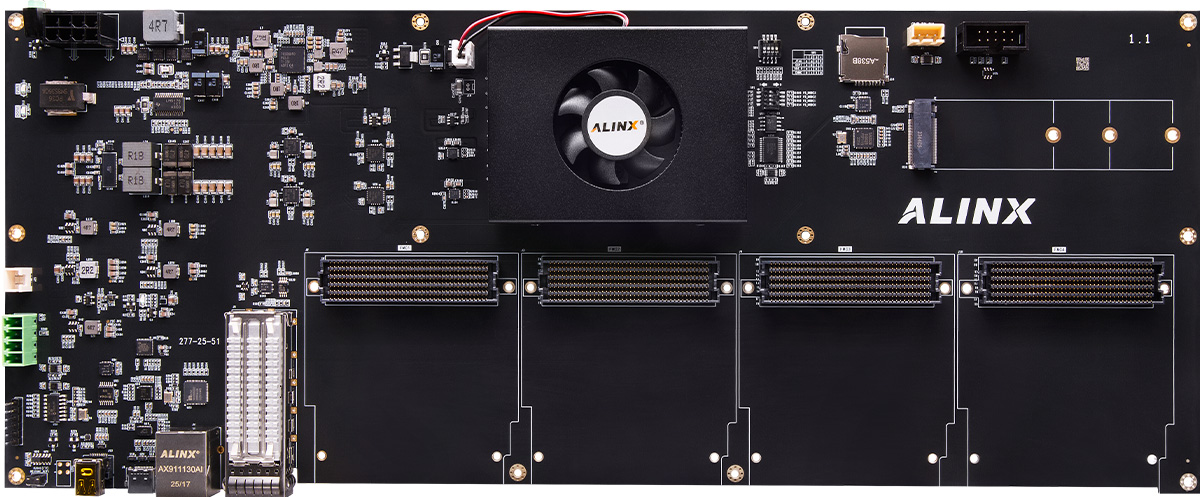

高性能 4x FMC HPC 接口

高速传输和低时延 ▪ 高速传输和低时延 ▪ 降低系统开销和成本 ▪ 简化设计和重复使用

FMC HPC接口采用VITA 57.1标准（兼容LPC接口），提供大量的信号传输通路，包括高速串行通道、高速并行通道、低速并行通道、复位信号和时钟信号等。高速串行通道可以支持最高10Gbps的传输速率。VITA 57.1标准适用于各种需要高速数据采集和处理的应用领域，包括信号处理、成像、测量、测试、通信等。

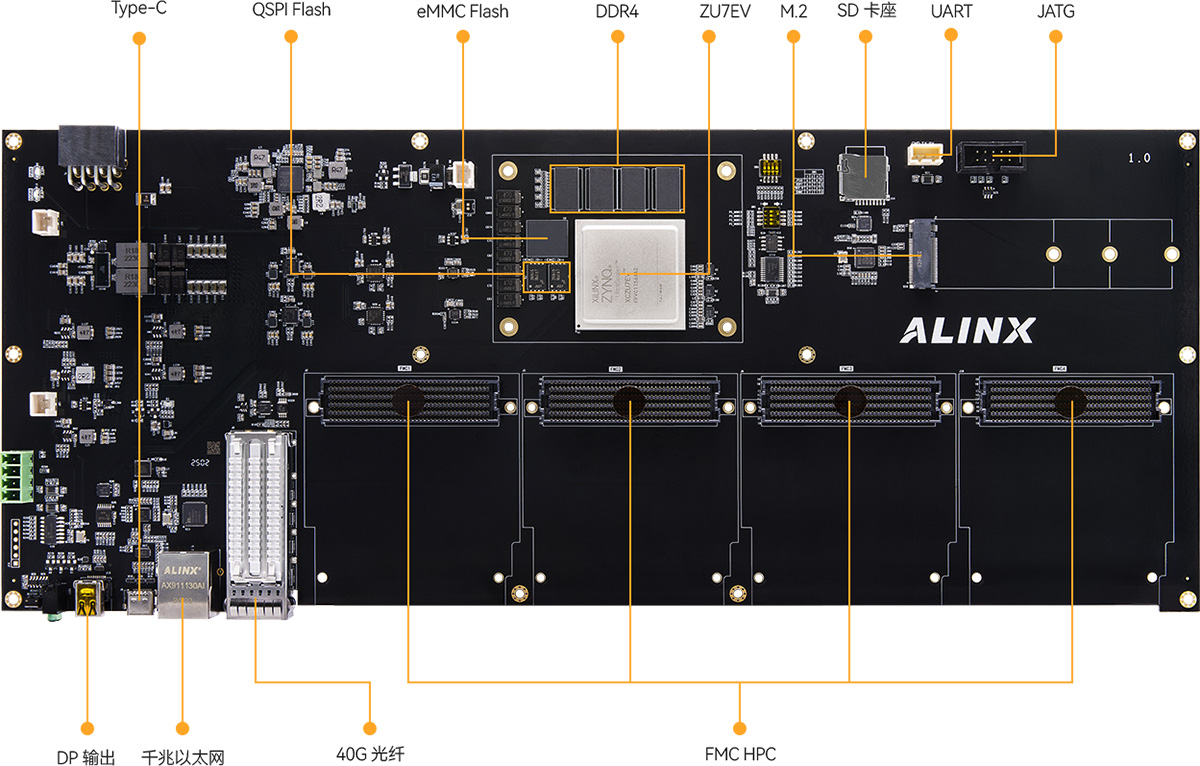

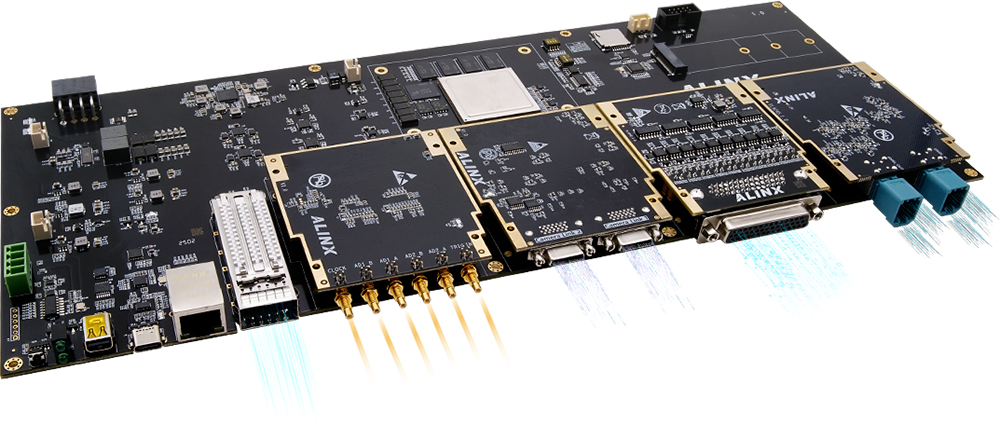

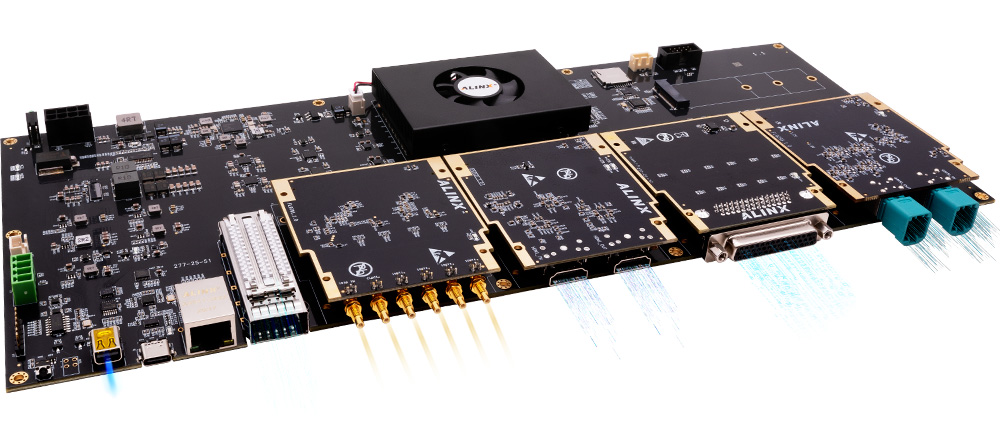

BZ10 ZU7EV 开发板 HPC FMC.jpg

功能接口

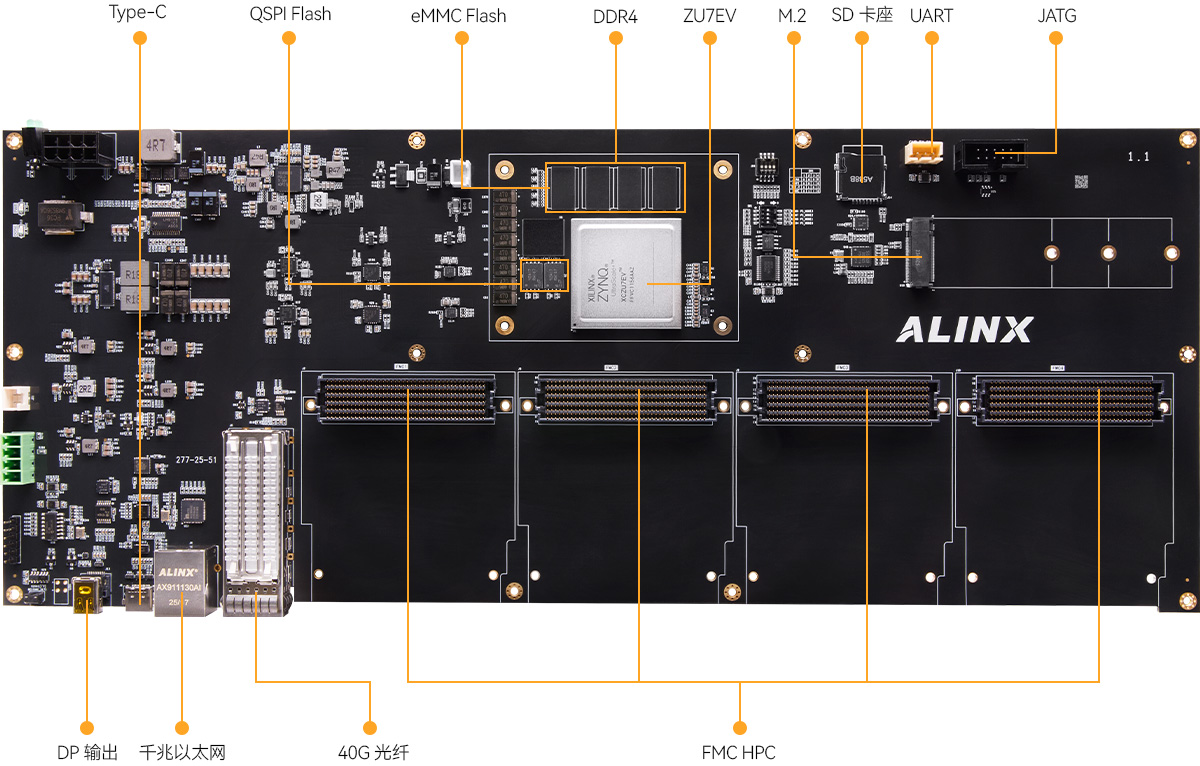

BZ10 ZU7EV 开发板 HPC FMC接口2.jpg

产品参数

芯片参数 XCZU7EV-2FFVC1156I

内核 CPU

APU ARM Cortex™-A53 x4，RPU 双核 Cortex™-R5

芯片 GPU

ARM Mali™-400 MP2

视频编解码器单元

支持 H.264/H.265

PS 端高速连接

PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般连接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO

逻辑单元

504K

触发器

460.8K

查找表

230.4K

全局时钟

DSP Slices

1728

Max.Distributed RAM

6.2Mb

Total Block RAM

11Mb

Ultra RAM

27Mb

视频编解码单元 (VCU)

PCI Express

PCI E Gen3

收发器

16.3Gbps x24

功能和接口

内存

PS 端 DDR4，4GB，64bit

eMMC FLASH

32GB eMMC Flash，系统存储设备，存储 ARM 应用程序、系统文件等

QSPI FLASH

64MB QSPI Flash，作为系统的启动设备来存储系统的启动镜像

M.2 接口

1 路 PCIE Gen2 x1 标准的 M.2 接口，接 M.2 SSD 固态硬盘 ( 需自己购买 )

DP 输出接口

1 路 Mini Display Port 输出显示接口，支持 4K@30Hz 或者 1080P@60Hz 输出 ( DP 转 HDMI 需购买 ALINX 定制转接线)

FMC 扩展口

4 个 FMC HPC 扩展口，可以外接 ALINX 各种 FMC 模块（HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等）

40G 光纤

1 路 QSFP+ 的光模块接口，数据通信接收和发送速度高达 40Gb/s

千兆以太网接口

1 路千兆以太网接口，和电脑或其它网络设备进行以太网数据交换

USB3.0 接口

1 路 USB3.0 接口，USB 接口类型为 Type C 支持 HOST，SLAVE，OTG 三种模式

Uart 接口

1 个 Uart 接口，通过 3PIN 2.54mm 间距的插座拓展出

JTAG 调试口

1 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试

Micro SD 卡座

1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

LED 灯

1 个电源指示灯，1 个 DONE 配置指示灯，2 个用户指示灯

按键

1 个侧边复位按键

电源参数

输入电压

+12V 电压输入

供电

12V/3A 供电

输入电流

3A 最大电流

包装清单

FPGA开发板

1 块

散热风扇

1 个

Mini USB 线

1 根

USB 下载器

1 套

12V 电源

1 个

TF 卡

1 个

读卡器

1 个

结构尺寸

尺寸大小

385mm x 155mm

叠层数量

开发板采用 18 层 PCB 板设计预留独立电源层和 GND 层

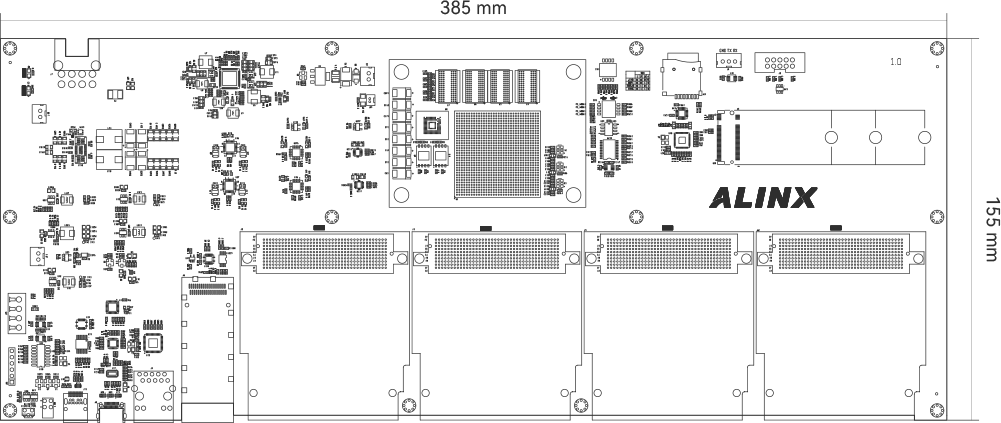

BZ10 ZU7EV 开发板尺寸2.png

应用领域


辅助驾驶ADAS与车载仿真测试

AI 、边缘计算、深度计算学习

机器视觉、工业自动化、物联网

数据中心及云存储

半导体检测、仿真与原型设计

医疗内窥镜、超声波


多媒体、4K视频图像

5G 无线、通信网络、航天、雷达、卫星

BZ10开发板用户手册
