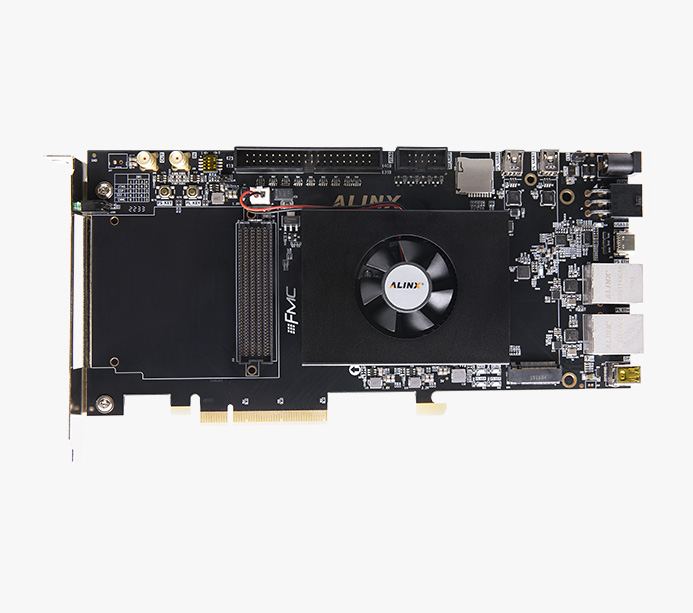

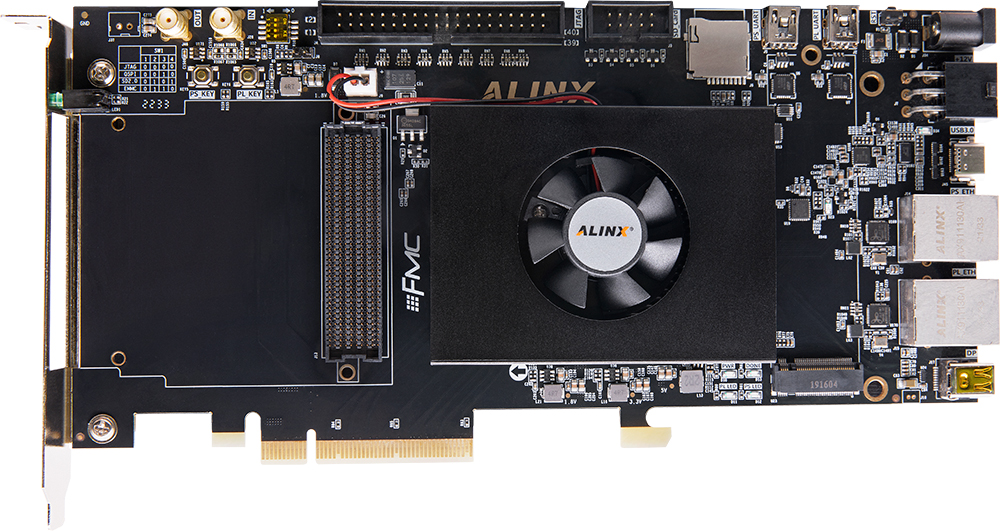

XCZU11EG
产品型号
Z11-P V2.0价格
￥15999.00满足网络通信、高速数据交换存储、工业控制、深度学习、AI 智能、云计算、4K 视频传输处理以及航空航天应用
四核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5F
Mali™-400 MP2 GPU
PS 端 4GB DDR4 + PL 端 4GB DDR4
32GB eMMC FLASH、64MB QSPI FLASH
开发软件版本：Vitis2020.1, linux 版本：petalinux5.4.0-xilinx-v2020.1 开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取
开发环境篇
01. Vitis 开发环境安装
02. 安装虚拟机、Ubuntu 系统
03. Ubuntu 安装 Linux 版 Vitis 软件
04. Petalinux 工具安装
05. NFS 服务软件安装
06. QT Creator 开发环境
07. Linux 常用命令
注：Vitis 2020.1
FPGA 实验篇
01. Ultrascale+ MPSoC 介绍
02. 开发板硬件介绍
03. Verilog 基础模块介绍
04. PL 的 "Hello World"LED 实验
05. Vivado 下 PLL 实验
06. FPGA 片内 RAM 读写测试
07. FPGA 片内 ROM 测试
08. FPGA 片内 FIFO 读写测试
09. Vivado 下按键实验
10. PWM 呼吸灯实验
11. UART 实验
12. RS485 实验
13. PL 端 DDR4 读写测试实验
14. HDMI 输出实验
15. HDMI 字符显示实验
16. 7 寸液晶屏显示实验
17. AD7606 多通道波形显示实验
18. AD9238 双通道波形显示实验
19. ADDA 测试实验
20. AD9767 双通道正弦波产生实验
SDK 实验篇
01. 体验 ARM，裸机输出 “Hello World”
02. PS 端 RTC 中断实验
03. PS 端 MIO 的使用
04. PS 端 UART 读写控制
05. PS 端 I2C 的使用
06. PS 端 DiplayPort 的使用
07. PS 端 SD 卡读写
08. PS 端以太网使用之 lwip
09. PS 端之网络远程更新 QSPI
10. System Monitor 的使用
11. PS 端 EMIO 的使用
12. PL 端 AXI GPIO 的使用
13. PL 端以太网实验
14. 自定义 IP 实验
15. 双核 AMP 的使用
16. ZYNQ 下使用 Free RTOS
17. PL 读写 PS 端 DDR 数据
18. 通过 BRAM 实现 PS 与 PL 数据交互
19. DMA 环通测试
20. DMA 使用之 DAC 波形 发生器 (AN108)
21. DMA 使用之 ADC 示波器 (AN108)
22. DMA 使用之 ADC 示波器 (AN9238)
23. DMA 使用之 ADC 示波器（AN706）
24. 基于 ADC 模块的 Scatter/Gather DMA 使用 (AN108)
25. 基于 DAC 模块的 Scatter/Gather DMA 使用（AN9767）
26. AN5642 双目摄像头的采集显示
27. SD 卡读写操作之摄像头抓拍
28. 双目摄像头以太网传输.
29. 音频模块 AN831 的录音与播放
30. 7 寸触摸屏模块的显示
31. 7 寸触摸屏的 GUI 及触摸控制
32. 基于 AN108 模块的 ADC 采集 以太网传输
33. 基于 AN9238 模块的 ADC 采集之以太网传输
34. 基于 AN706 模块的 ADC 采集之 以太网传输
35. PCle 测试
LINUX 基础篇
01. 使用 Petalinux 定制 Linux 系统
02. 添加开机自启动脚本及用户文件
03. 程序 hello world
04. NFS 服务
05. Gpio 控制 led
06. QT 和 OPENCV 交叉编译开发环境
07. 使用 Vitis 开发 Linux 程序
08. SD 卡根文件系统
09. Vitis 加速基本平台创建
10. 从 QSPI Flash 启动Linux
11. 从 QFlash 启动内核并从 eMMC 挂载根文件系统
12. Linux 下的 NVMe SSD 操作
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1
LINUX 驱动篇
01. 字符设备
02. 字符设备的新写法
03. 设备树和 of 函数
04. Pinctrl 和 gpio 子系统
05. 并发的处理
06. Pio 输入
07. 定时器
08. 中断
09. 阻塞 IO
10. 非阻塞 IO
11. 异步 IO
12. Platform 平台设备
13. Platform 与设备树
14. MISC 设备驱动
15. Input 子系统
16. pwm 驱动
17. I2C 驱动
18. USB 驱动
19. SPI 驱动
20. 串口驱动
21. 块设备驱动
22. 网卡驱动
23. DMA 驱动
24. 多点触摸屏驱动
25. LCD 驱动
LINUX 应用篇
01. 极简工作环境搭建
02. 可远程调试的 Hello World
03. OpenCV 之边缘检测
04. OpenCV+Qt 之人脸检测
05. GStreamer 的摄像头显示
06. Qt+DRM+Gstreamer 摄像头显示
07. Qt+GPU 的摄像头显示
08. Linux 寄存器操作
开发板
AN9767 套餐
AN706 套餐
AN9238 套餐
视频套餐
豪华套餐
开发板
●
●
●
●
●
●
下载器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
双目摄像头
●
●
7 寸屏
●
●
套餐配套模块，点击了解更多
*点击上方图片查看核心板详情>>

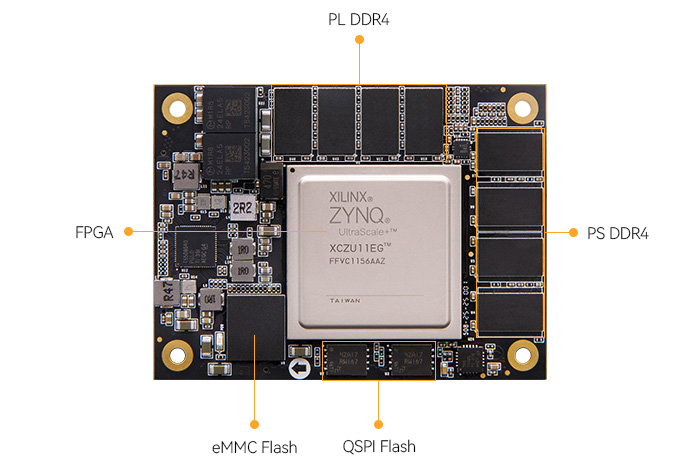

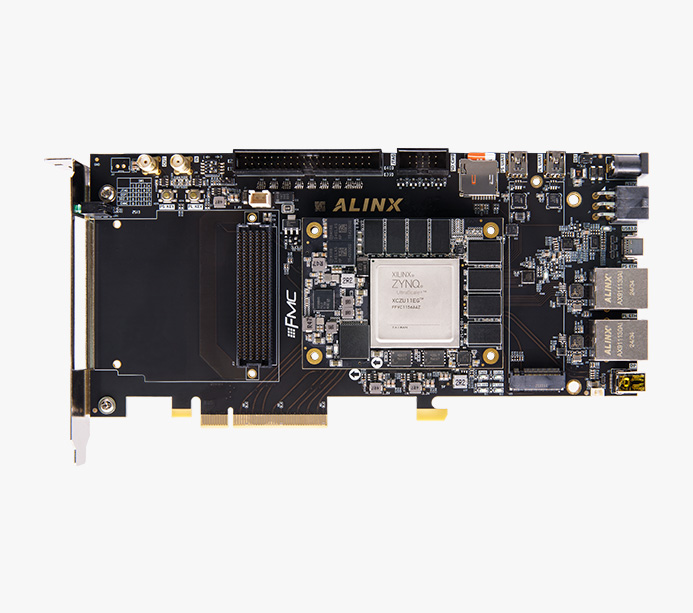

核心板
ACU11EG
FPGA 型号
XCZU11EG-2FFVC1156I
芯片级别
工业级，工作温度 -40℃~85℃
内核 CPU
ARM 四核 Cortex™-A53，双核 Cortex™-R5F
芯片 GPU
Mali™-400 MP2
PS 端高速连接
PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet
PS 端一般连接
2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO
内存
PS 端 DDR4，4GB，64bit，2400Mbps
PL 端 DDR4，4GB，64bit，2400Mbps
eMMC FLASH
32GB
QSPI FLASH
64MB
System Logic Cells
653K
CLB Flip-Flops
597K
CLB LUTs
299K
Total Block RAM
21.1Mb
Clock Management Tiles
8
DSP Slices
2,928
HP I/O
134 个
HD I/O
46 个
GTH 收发器
16.3Gb/s x16
PL PCIe Gen3 x8
1
PCIe x8 接口
支持 PCI Express 3.0 标准，单通道通信速率可高达 8Gb/s
M.2 接口
1 路 PCIE x1 标准的 M.2 接口，接 M.2 SSD 固态硬盘 ( 需自己购买 )
DP 输出接口
1 路 Mini Display Port 输出显示接口，支持 4K@30Hz 或者 1080P@60Hz 输出 ( DP 转 HDMI 需购买 ALINX 定制转接线)
USB3.0 接口
1 路 USB3.0 接口，USB 接口类型为 Type C 支持 HOST，SLAVE，OTG 三种模式
千兆以太网接口
2 路千兆以太网接口，和电脑或其它网络设备进行以太网数据交换

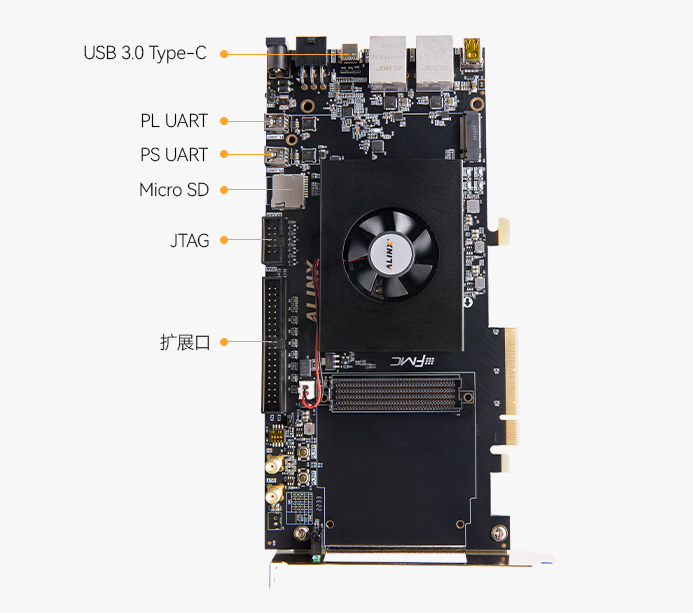

USB Uart 接口
2 路 Uart 转 USB 接口，PS 和 PL 各 1 路
Micro SD 卡座
1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统

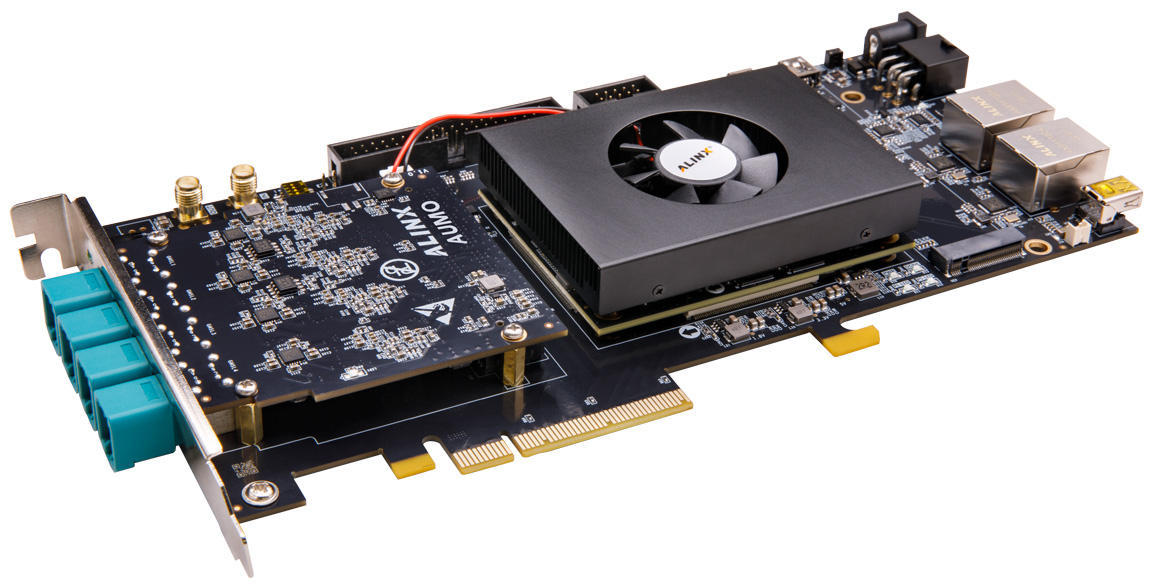

FMC 扩展口
1 个标准的 FMC HPC 的扩展口，可以外接 ALINX 各种 FMC 模块（HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等）
JTAG 调试口
1 个 10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试
温度传感器
1 片温度传感器芯片 LM75A，检测周围环境温度
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
RTC 实时时钟
1 路内置的 RTC 实时时钟
LED 灯
核心板上 1 个电源指示灯；底板上有 1 个电源指示灯，1 个 DONE 配置指示灯，4 个用户指示灯（ 2 个为板侧安装）
按键
1 个复位按键，2 个用户按键
输入电压
+12V 电压输入
供电
12V/3A 供电
输入电流
3A 最大电流
FPGA开发板
1 块
散热风扇
1 个
Mini USB 线
1 根
USB 下载器
1 套
12V 电源
1 个
PCIe 挡板
1 块
TF 卡
1 个
读卡器
1 个
尺寸大小
222mmx 106.7mm
叠层数量
核心板 16 层 PCB 板设计，扩展板采用 8 层 PCB 板设计 预留独立电源层和 GND 层
智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网
车辆识别
红外车辆识别
行人识别
室内人物识别
火灾检测
安全帽检测
混凝土缺陷检测
PCB缺陷检测

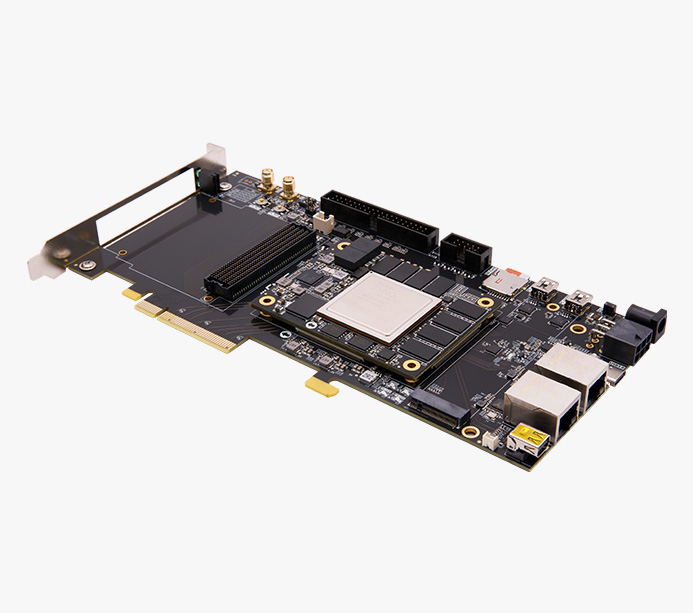

核心板 + 扩展板设计

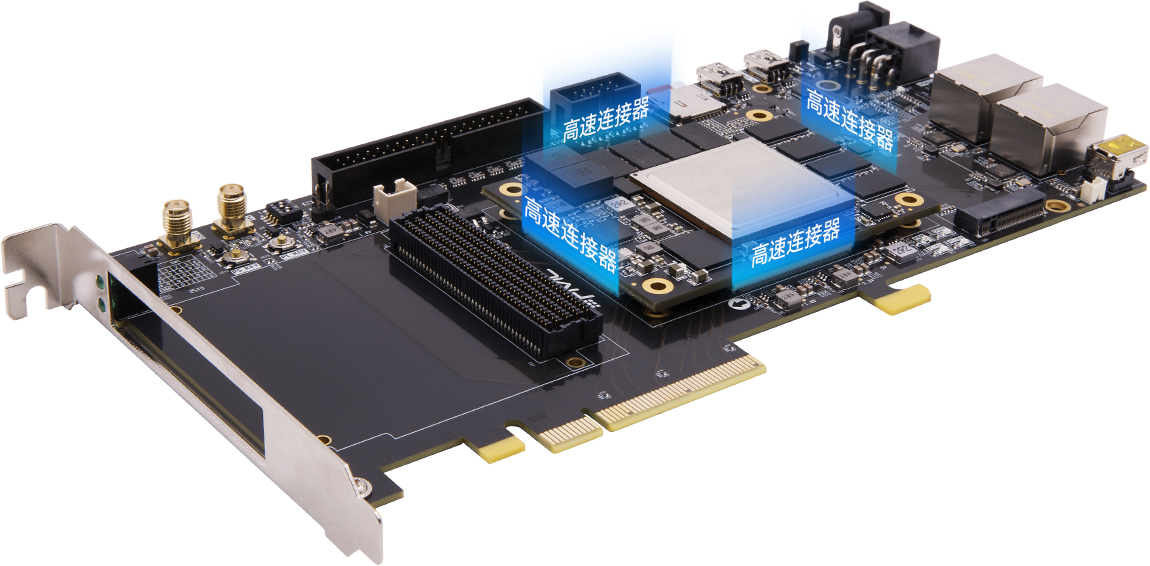

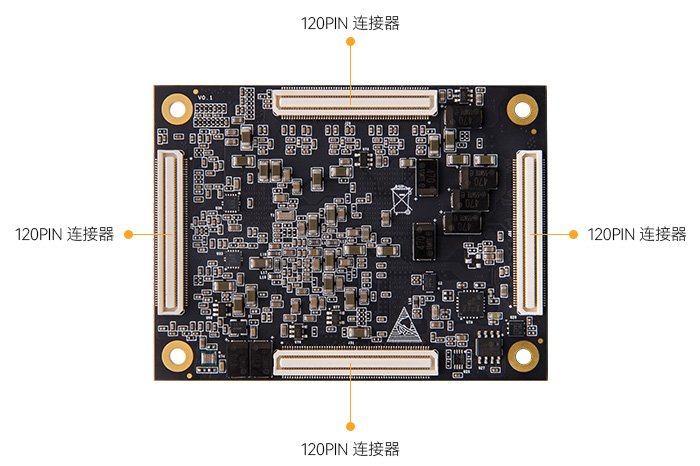

SOM 核心板可拆卸，高速工业级板对板连接器连接扩展板
接口丰富，功能强大，配合配套例程资料，快速入手开发，加快项目落地。

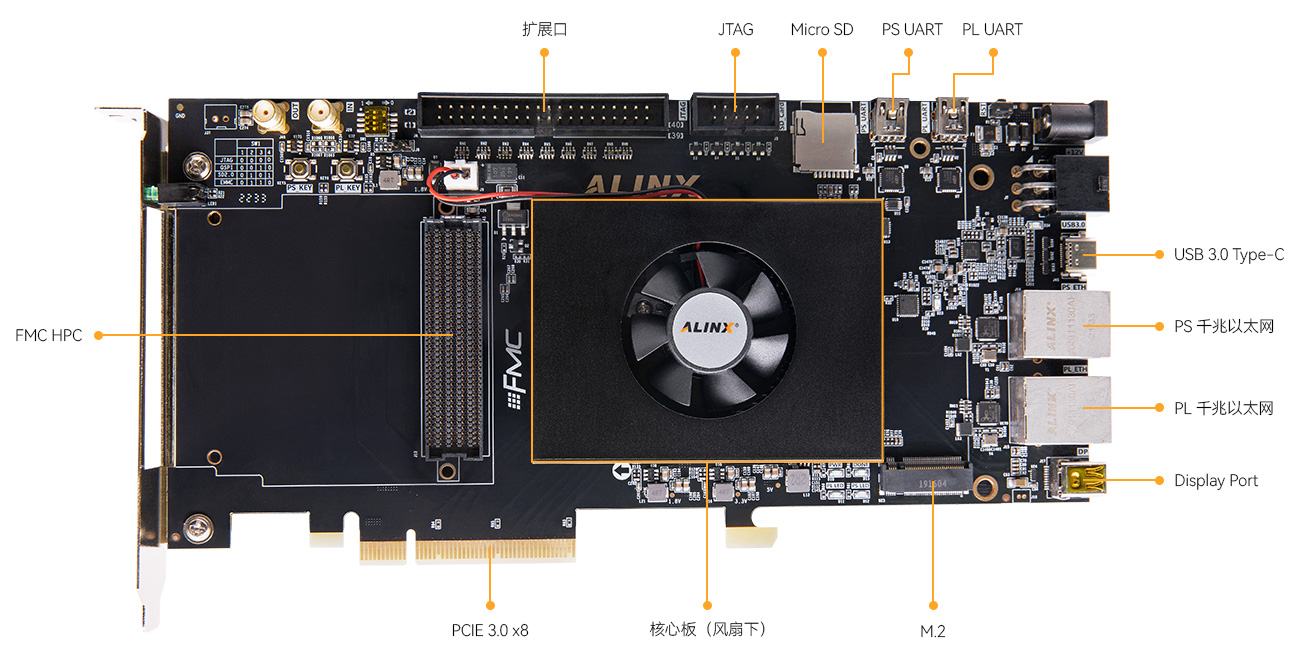

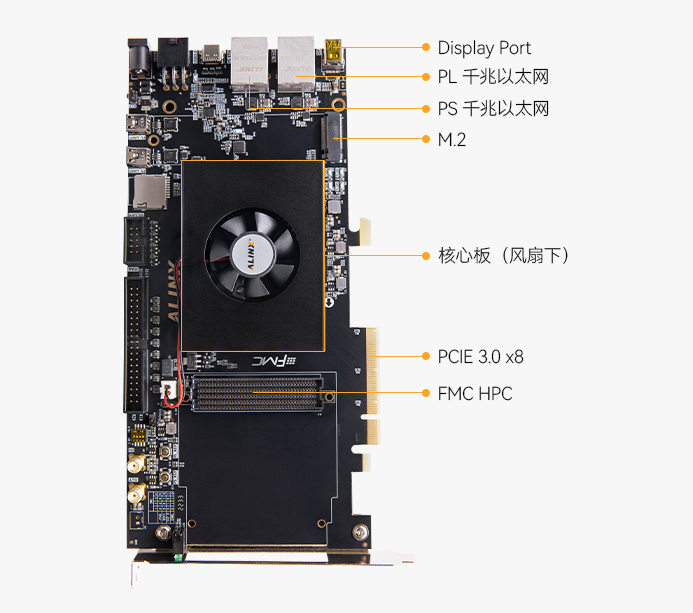

丰富的外围接口：1 路 FMC HPC、1 路 M.2 SSD接口、1 路 mini DP 接口、1 路 USB3.0 接口、1 个 40 针扩展口、2 路千兆以太网接口、2 路 UART 接口、1 路 PCIE x8 金手指、1 路 TF 卡接口
满足用户各种高速数据交换，数据存储，视频传输处理，深度学习，人工智能以及工业控制的要求，是一款"专业级“的 ZYNQ 开发平台
智能识别、医疗安防、车载数码、工业控制、智能电网
双目摄像头模块 AN5642 进行视频采集，通过 ZYNQ 开发板的 HDMI 接口显示到显示器上。
ZYNQ 开发板运行 Linux 操作系统，视频数据使用 QT 进行显示，实现双目同步显示。
AN9767/AN706 模块上机展示图
*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块，运行系统进行波形数据绘制，通过开发板的 HDMI 接口显示到显示器
适用于 AI 、边缘计算、深度计算学习、数据中心、医疗成像、多媒体、4K视频图像、数字信号处理、机器视觉、5G 无线、航天雷达卫星、汽车辅助驾驶 ADAS 、车载仿真测试、半导体仿真与设计和工业物联网等应用。
辅助驾驶ADAS与车载仿真测试
AI 、边缘计算、深度计算学习
机器视觉、工业自动化、物联网
数据中心及云存储
半导体检测、仿真与原型设计
医疗内窥镜、超声波
多媒体、4K视频图像
5G 无线、通信网络、航天、雷达、卫星
