产品型号
FH9600价格

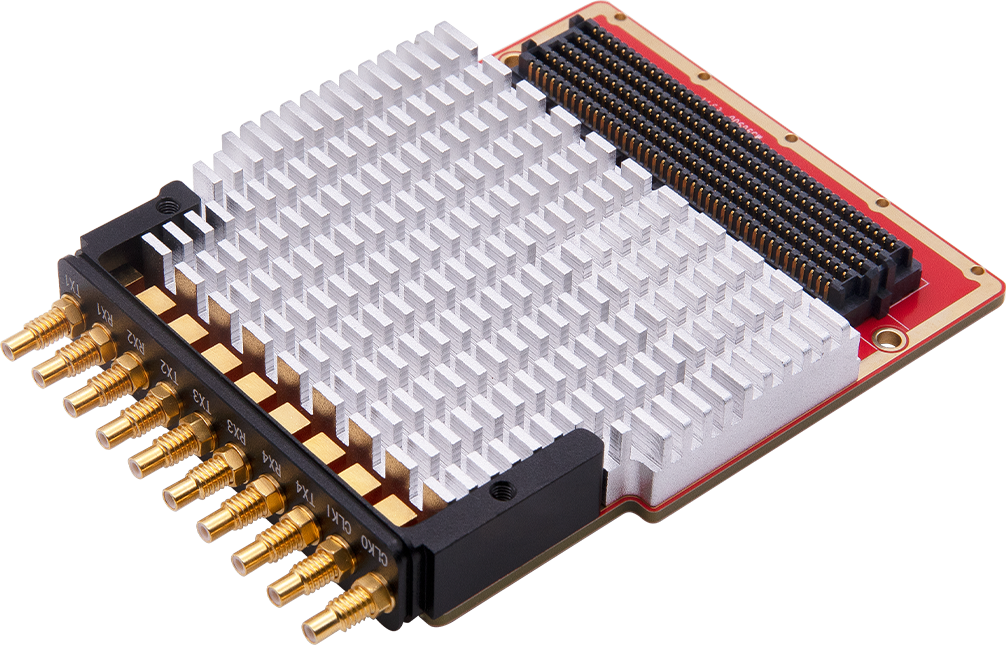

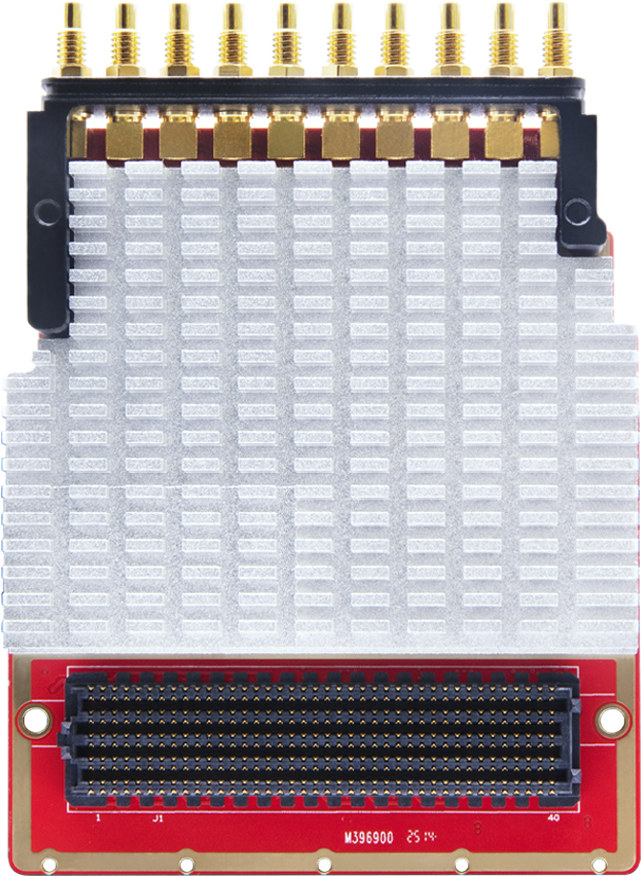

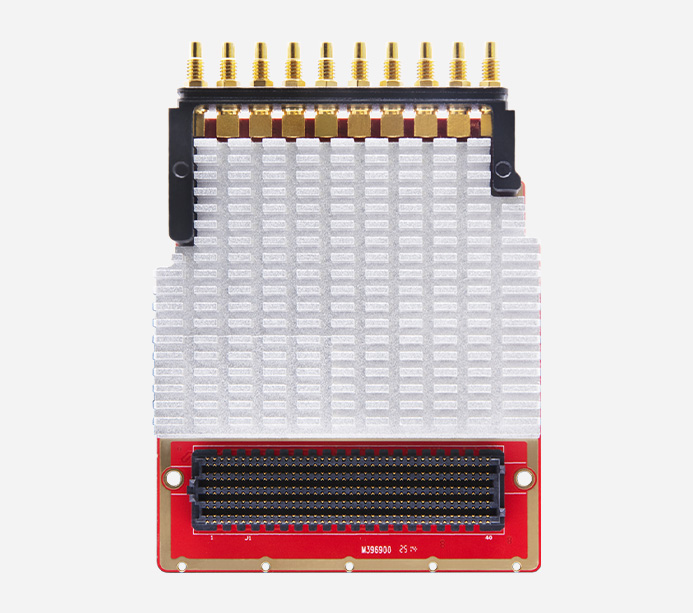

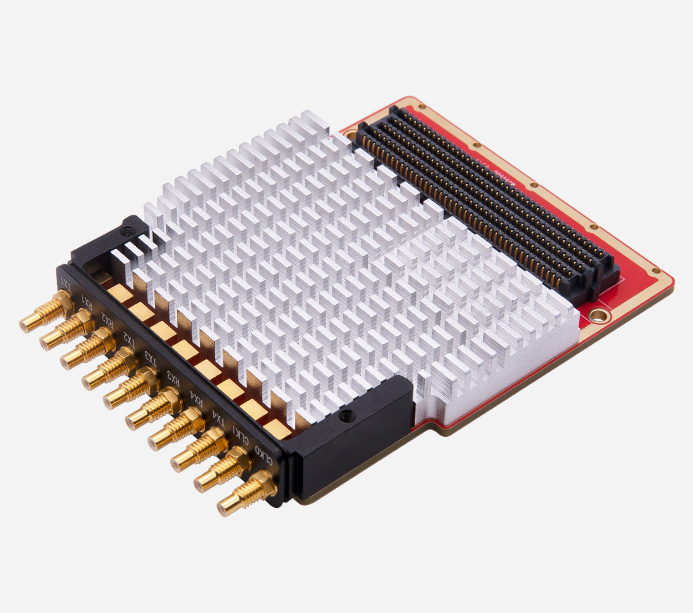

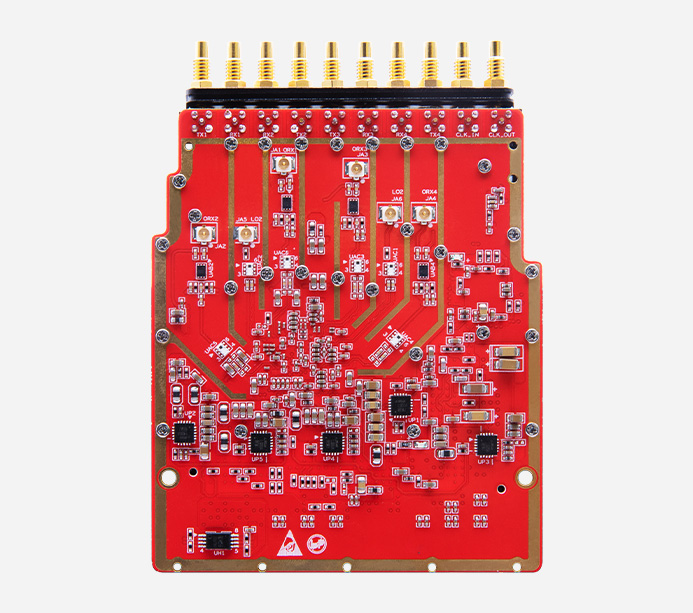

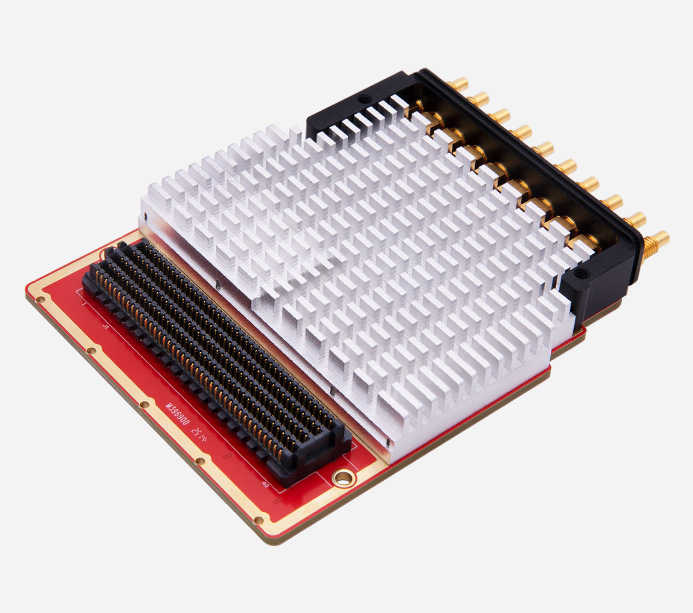

￥24800.00FH9600是一款基于 ADRV9026 的高性能、宽频带、多通道射频收发 FMC 模块为高性能软件无线电平台 (SDR) 提供一站式的射频前端解决方案
适用于5G基站、雷达系统、大规模 MIMO 系统、高端测试仪等应用。
RF 收发器芯片
4x TX
4x RX
2x ORX
宽频带覆盖
时钟芯片
环回校准
双工模式

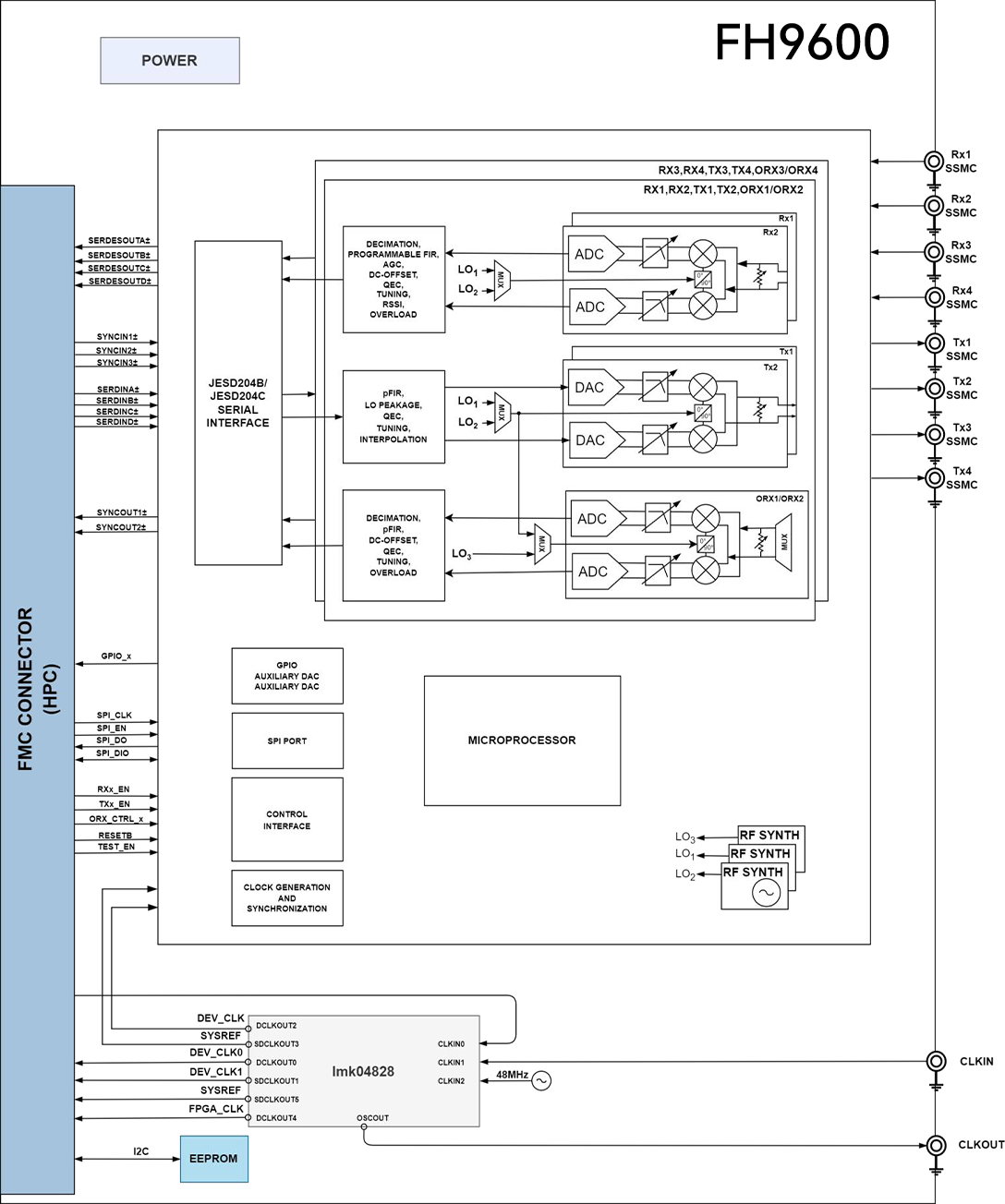

（功能框图）

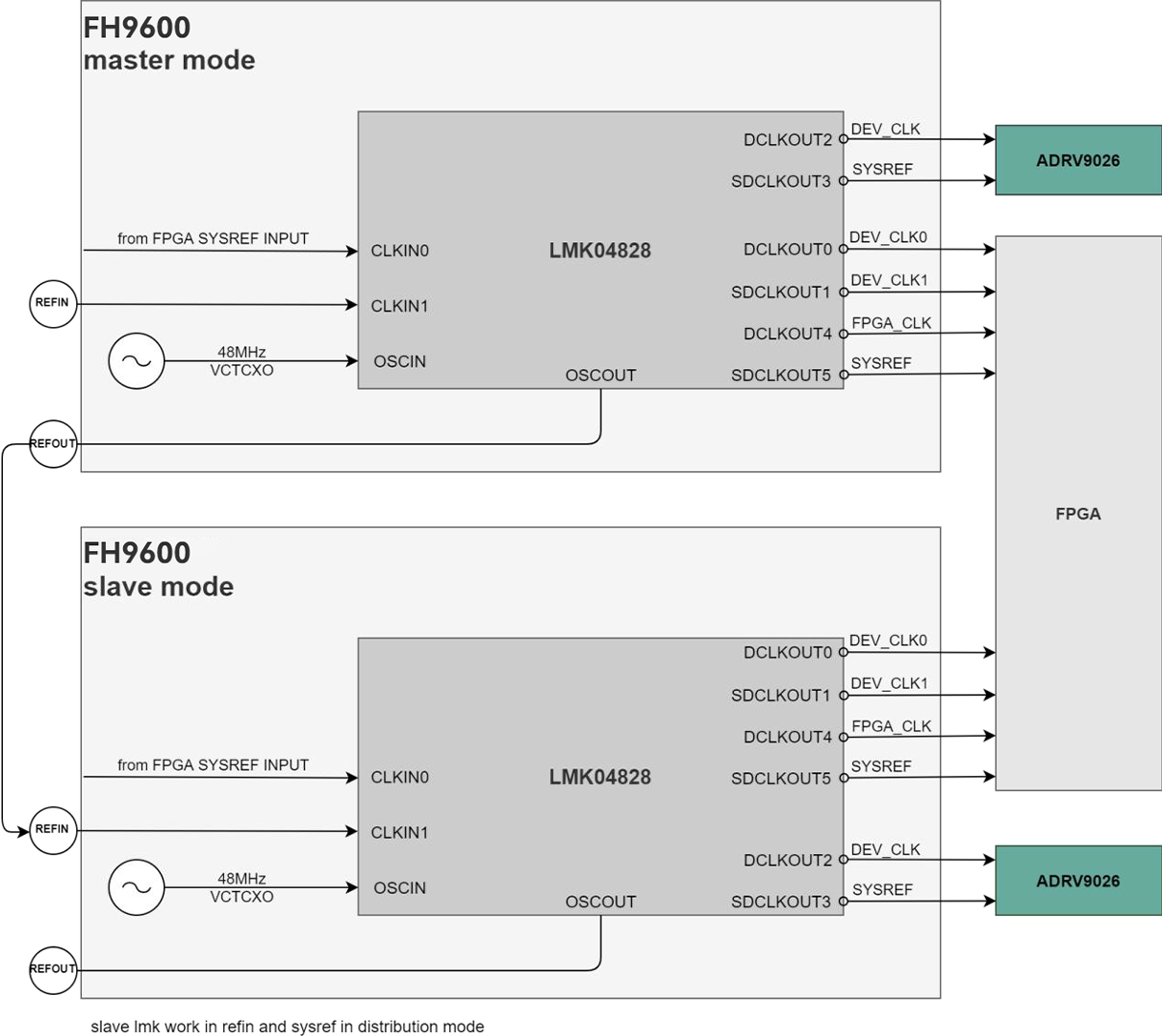

（时钟级联分配链路）

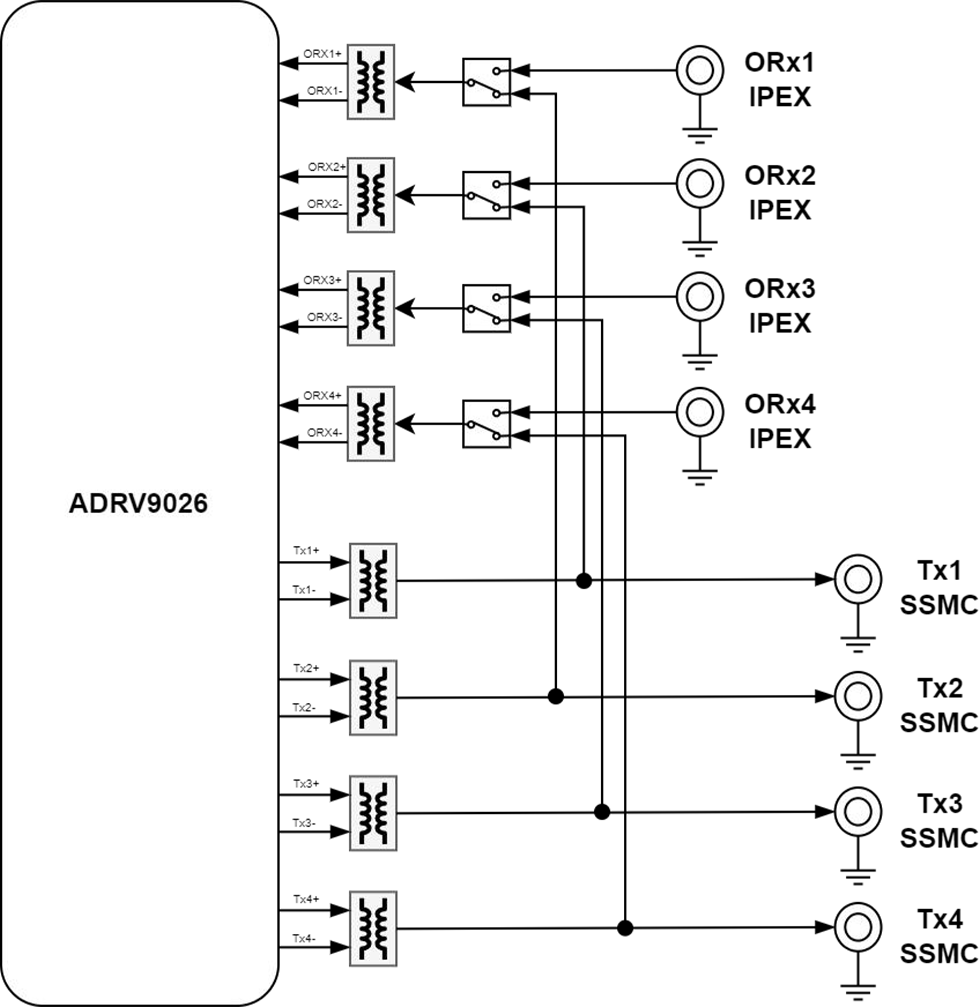

（观测校准反馈链路）
芯片
Analog Devices ADRV9026
时钟管理芯片
Texas Instruments LMK04828
工作频段
75MHz ~ 6GHz
通道配置
4发射(TX) + 4接收(RX) + 2观测器(ORx，各支持双输入)
瞬时带宽
TX通道：200MHz（单通道）
RX通道：200MHz（单通道）
合成带宽：450MHz（TX/ORx）
动态性能
EVM：≤0.56% （5G NR@100MHz）
ACLR：< -64dB
增益控制精度
TX增益步进：0.05dB
RX增益步进：0.5dB
最大ADC采样率
245.76 MS/s
最大DAC采样率
491.52 MS/s
参数
发射通道 (Tx)
接收通道 (Rx)
接口类型
SSMC
SSMC
输出功率
+5 dBm (@1.5GHz, CW)
-
灵敏度
-
-90 dBm (@20MHz带宽)
EVM
0.56% (5G NR @100MHz)
< 2%
增益控制范围
32 dB
30 dB
ACLR
< -64 dB
-
噪声系数 (NF)
-
11.9 dB (@2.6GHz)
宽带 SFDR
-
60 dBc (ADC)
噪声系数 (NF)
-69 dBc (典型值 @2.5GHz)
-
板卡标准
VITA 57.1 FMC HPC
供电电压
+12V, +3.3V
IO Bank电压
VADJ = 1.8V
典型功耗
< 9 W
尺寸
69.0 mm x 82.6mm
FMC 子卡
1
该板卡适用于5G基站、雷达系统、大规模 MIMO 系统、高端测试仪等应用
5G/4G/3G宏站与小基站
Massive MIMO 系统
相控阵雷达
便携式测试设备
