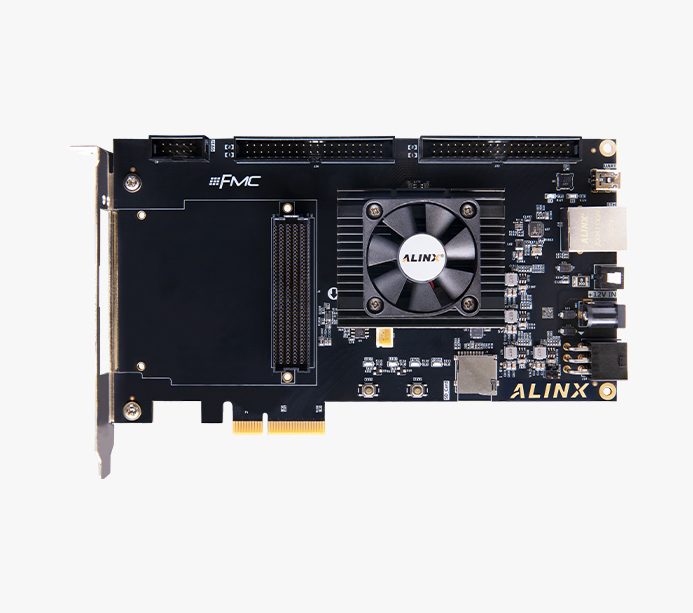

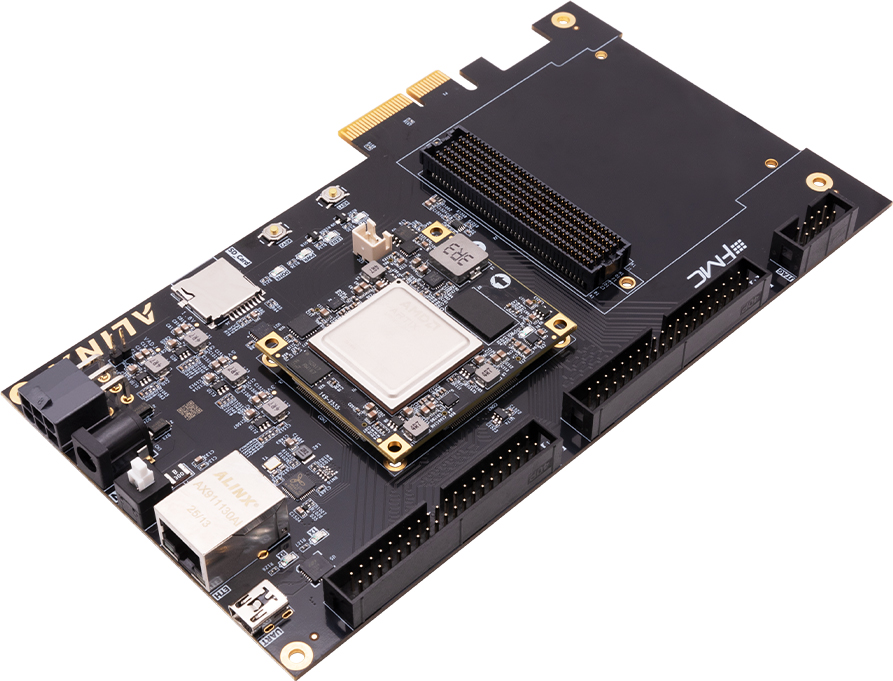

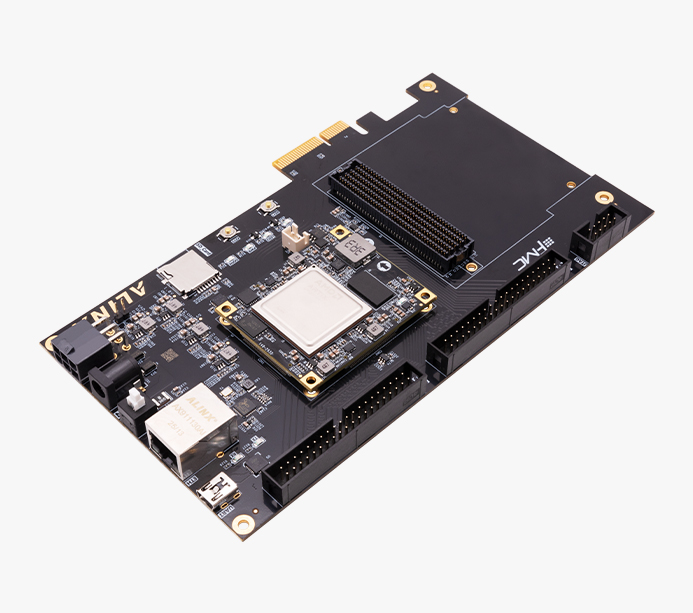

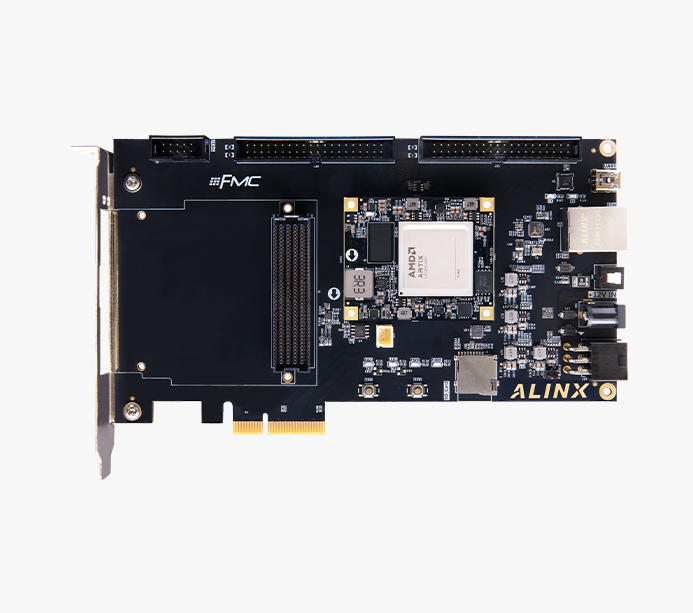

ALINX FPGA 开发板 Xilinx Artix UltraScale+ XCAU25P FMC HPC 视频处理与PCIe加速 AXAU25

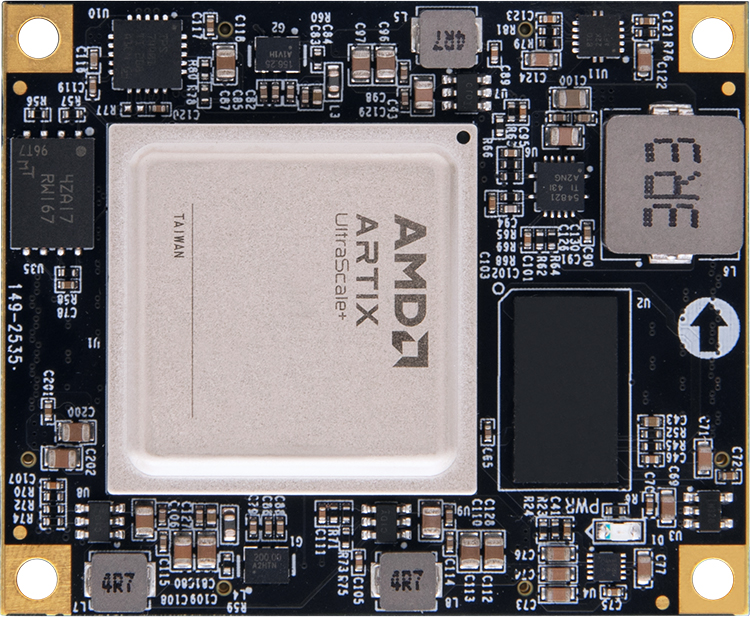

芯片型号

XCAU25P-2FFVB676I

逻辑单元( Logic Cells)

308K

查找表(CLB LUTs)

141K

触发器(CLB flip-flops)

282K

分布式RAM

4.7 Mb

块 RAM 总量

10.5Mb

36K 位块 RAM 数量

300

时钟管理单元 (CMTs)

4

DSP Slices

1,200

PCI Express

Gen3 x8

系统监控单元

1

HD I/Os

96

HP I/Os

208

GTY 收发器

12

DDR4 内存

1 片 1GB DDR4 存储芯片，运行数据速率可达 2400Mbps

QSPI FLASH

1 片 32MB 大小的 QSPI FLASH 芯片, 存储 FPGA 配置 Bin 文件以及其它用户数据文件。

时钟配置

1 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟
1 个 156.25MHz 差分晶振，为FPGA GTY收发器提供精准的参考时钟输入

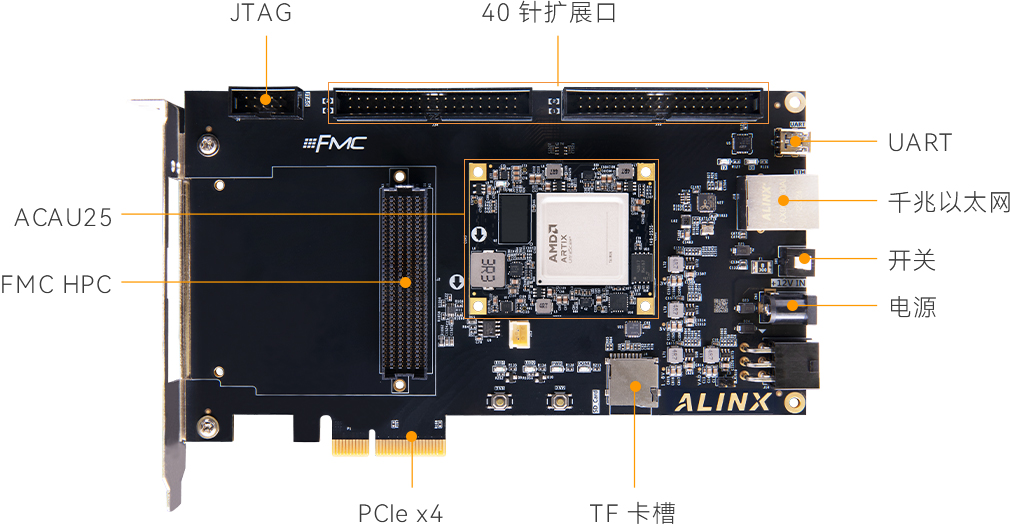

PCIe x4 接口

支持 PCI Express 4.0 标准，提供标准的 PCIe x4 高速数据传输接口

FMC HPC 接口

1 路 FMC HPC 接口，外接 ALINX 各种 FMC 子卡（HDMI、AD、光纤、SDI、双目摄像头等）

千兆以太网接口

1 路千兆以太网接口，为用户提供网络通信服务，持 10/100/1000 Mbps 网络传输速率; 全双工和自适应

USB Uart 接口

1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试

SD 卡槽

1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统

40 针扩展口

2 个 40 针 2.54mm 间距扩展口，外接 ALINX 各种模块（摄像头，液晶屏， 高速AD块等）

JTAG 调试口

1 个 10 针2.54mm 标准 JTAG 口，用户通过下载器对FPGA系统进行调试和下载

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

LED 灯

核心板 1 个电源指示灯；扩展板 6 个红色 LED 灯

开发板

1 块

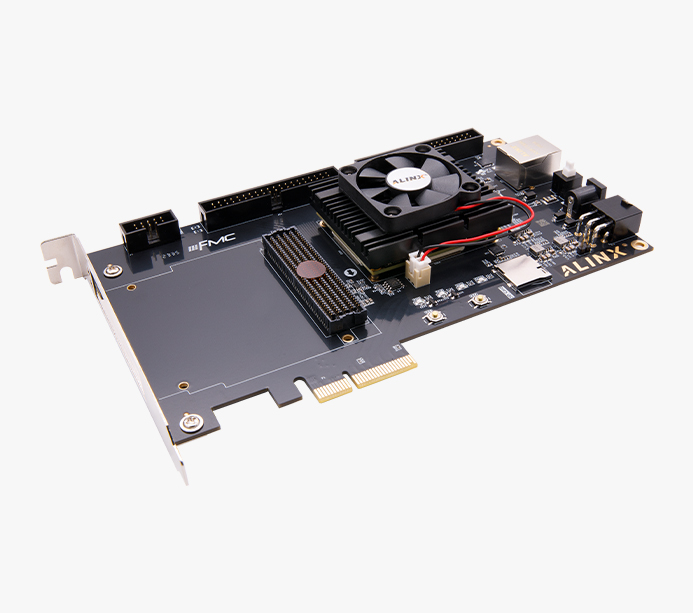

散热风扇

1 个

USB 下载器

1 套

12V 电源

1 个

PCIe 挡板

1 个

MINI USB 线

1 根
