XCAU25P
产品型号
ACAU25产地
上海价格
￥3899.00
ACAU25核心板是一款基于 Xilinx Artix UltraScale+ XCAU25P FPGA 设计的高性能嵌入式核心模块。具备强大的逻辑资源、高速存储接口与丰富的扩展能力，适用于高速数据通信、视频图像处理、高速数据采集等高性能应用场景
Logic Cells
LUTs
DSP Slices
GTY 收发器
DDR4 内存
QSPI FLASH

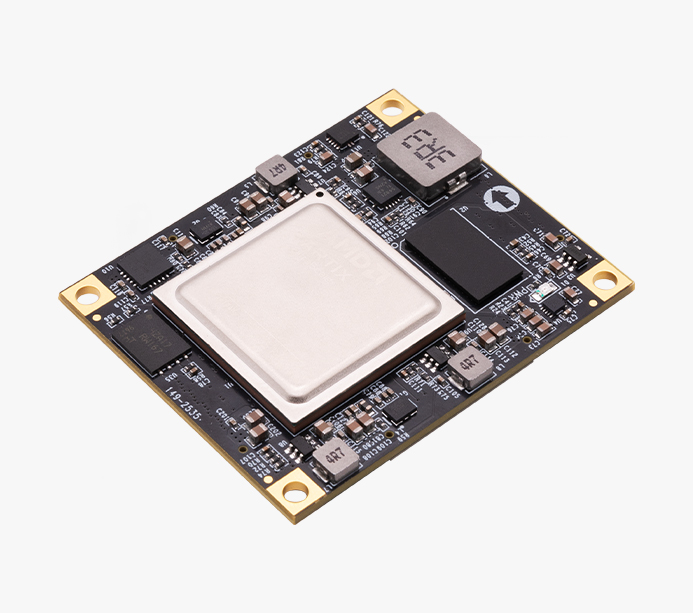

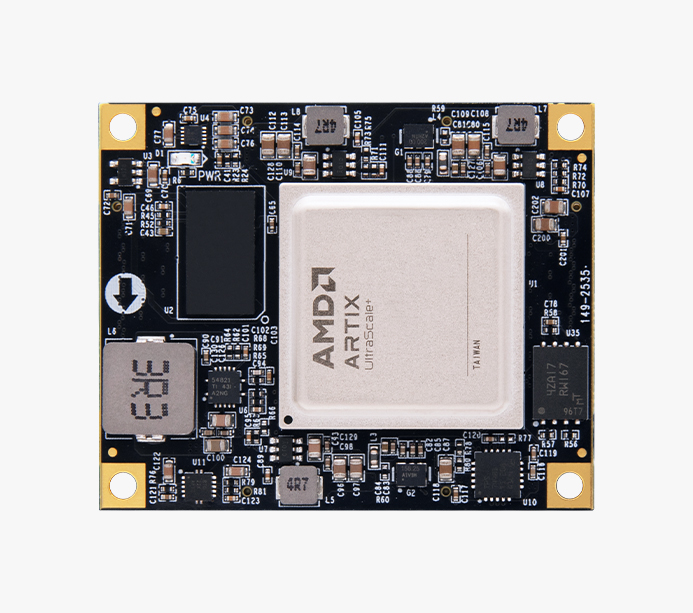

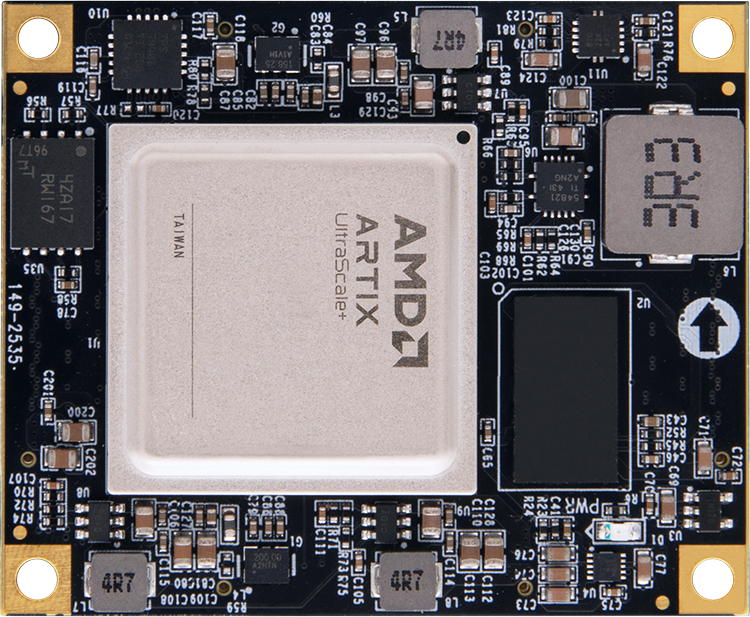

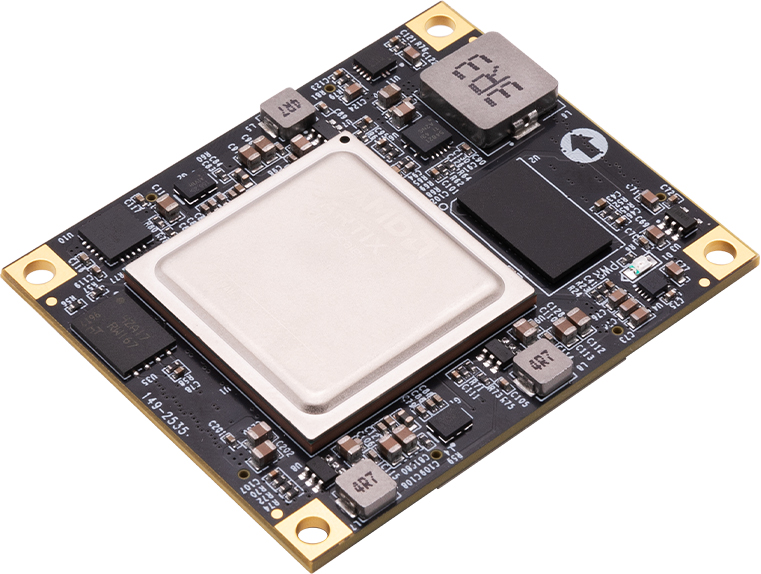

ACAU25 核心板（45mm × 55mm）集成了 ARTIX UltraScale+ FPGA、DDR4、Flash、电源与时钟电路，构成一个完整的高性能嵌入式系统。其工业级设计与丰富接口，让您无需投入复杂的硬件开发，即可快速部署于通信、工业控制等高端应用
集成了 FPGA、DDR4、Flash、电源管理与时钟电路，构成完整的片上系统
支持 -40℃~+85℃ 工业宽温，确保在苛刻环境下稳定运行
丰富的 IO 资源与多路高速收发器，具备出色的系统设计灵活性，满足各种定制化需求
提供原理图 (.pdf)、PCB 结构图 (.pdf)、封装、参考设计等，方便二次开发，大幅缩短产品开发周期

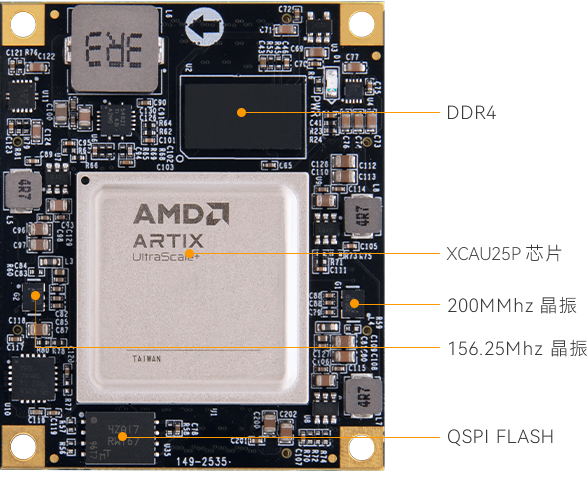

芯片型号
XCAU25P-2FFVB676I
逻辑单元( Logic Cells)
308K
查找表(CLB LUTs)
141K
触发器(CLB flip-flops)
282K
分布式RAM
4.7 Mb
块 RAM 总量
10.5Mb
36K 位块 RAM 数量
300
时钟管理单元 (CMTs)
4
DSP Slices
1,200
PCI Express
Gen3 x8
系统监控单元
1
HD I/Os
96
HP I/Os
208
GTY 收发器
12
DDR4 内存
1 片 1GB DDR4 存储芯片，运行数据速率可达 2400Mbps
QSPI FLASH
1 片 32MB 大小的 QSPI FLASH 芯片, 存储 FPGA 配置 Bin 文件以及其它用户数据文件。
时钟配置
1 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟
1 个 156.25MHz 差分晶振，为FPGA GTY收发器提供精准的参考时钟输入

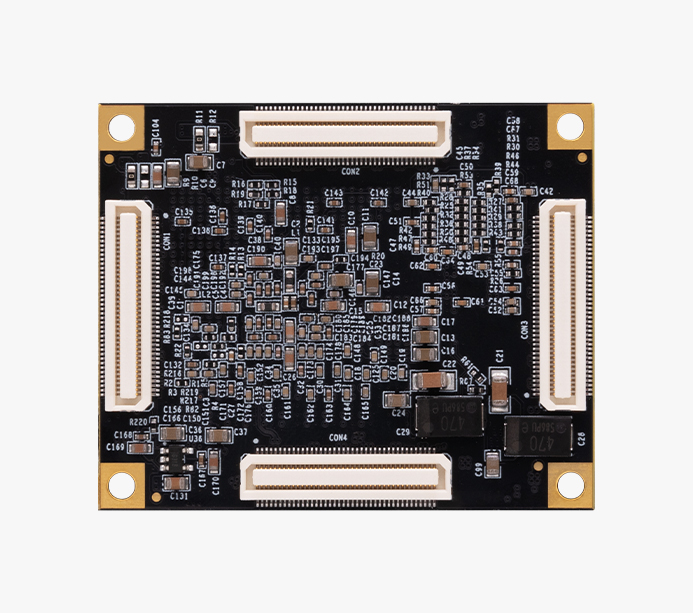

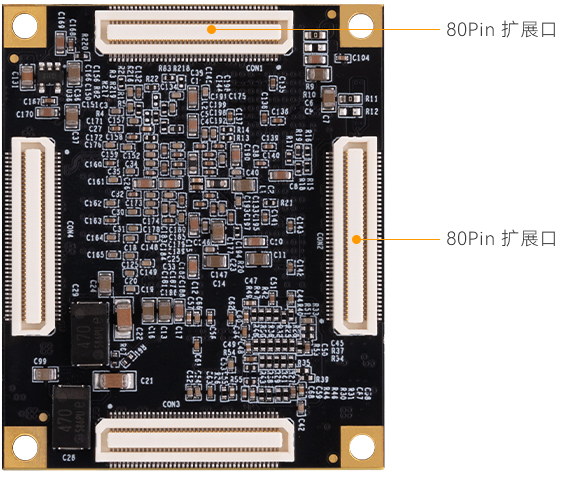

80 Pin 扩展口
4 个高速扩展口，使用 4 个 80Pin 的板间连接器和底板连接， FPGA 的 IO 口通过差分走线方式连接到这 4 个扩展口上
LED 灯
1 个是电源指示灯 (PWR)
核心板
1
核心板尺寸
55mm × 45mm
PCB 叠层
14 层核心板设计
电源输入
+12V，通过连接底板供电
工作温度
-40℃~+85℃
核心板结构尺寸图
网络通信
数据中心网络和存储加速
医疗成像
工业自动化
视频图像处理
物联网
半导体 ATE
机器视觉
所有出售产品主体保修期为 12 个月，其中 FPGA 芯片、液晶屏为易损件，不在保修范围内。
所有配件及赠品不在保修范围内。
