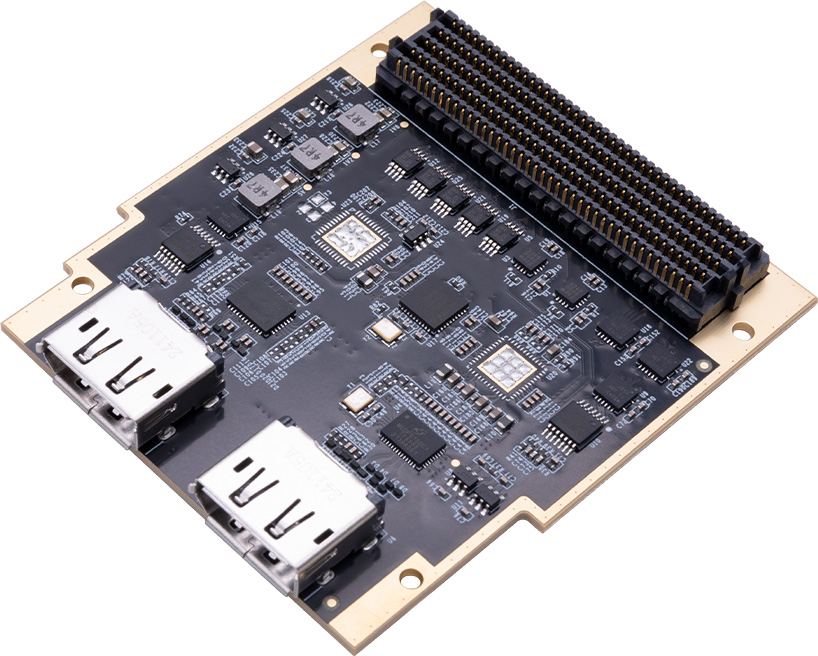

FH6141是一款高性能的FMC接口转 DisplayPort（DP）输入输出的模块，支持 DP 1.4 标准，设计有 4 个 LANE，速率可达8.1Gbps，适用于各种高清视频传输应用
接口类型
支持1路DP输入（RX）和1路DP输出（TX）
传输速率
符合 DP1.4 标准，支持 4 通道传输，速率覆盖 1.62Gbps 至 8.1Gbps
接口类型
提供 FMC-HPC 接口与 DisplayPort 1.4 的双向转换
接收端芯片
MegaChips MCDP6000 芯片
发送端芯片
TI SN65DP141 芯片
参考时钟
预留 LMK03318/SI5344 时钟芯片焊盘（默认未贴装）

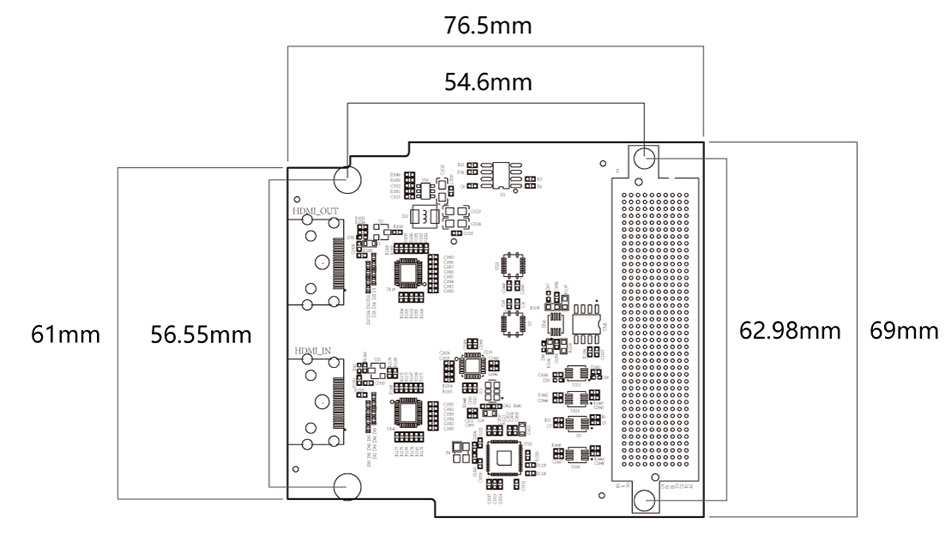

板卡尺寸
78x69mm

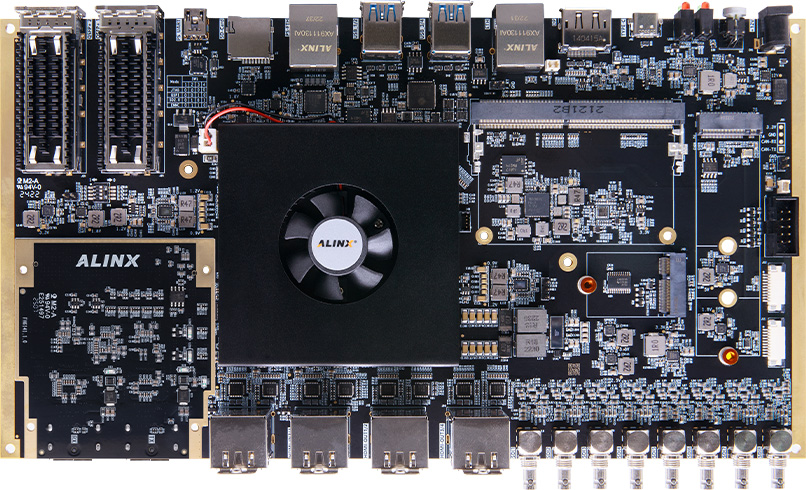

FH6141与Z19-M FPGA开发板连接

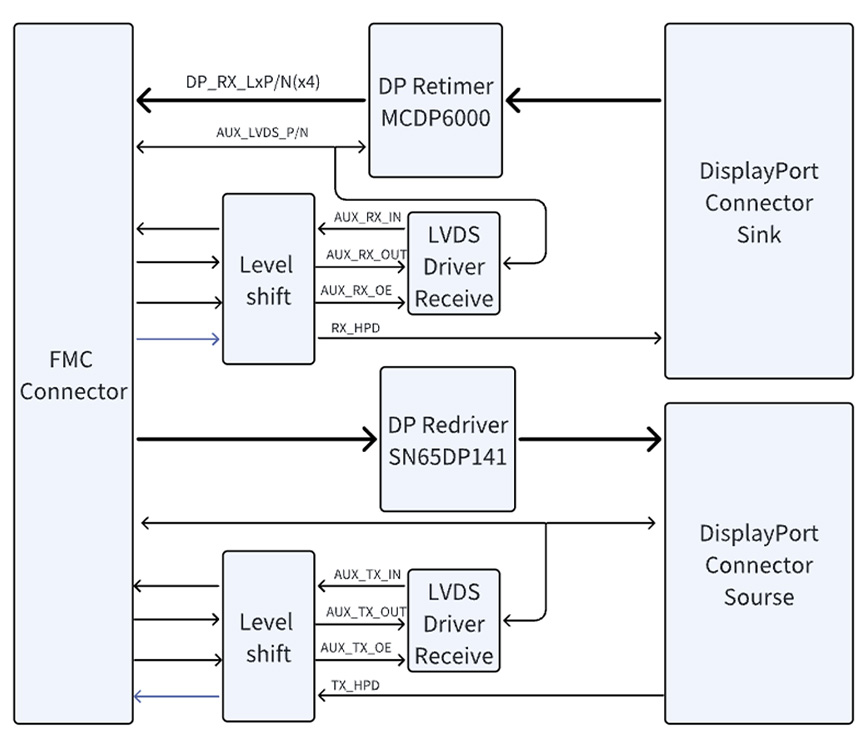

FH6141模块的接收和发送的原理设计框图如下：

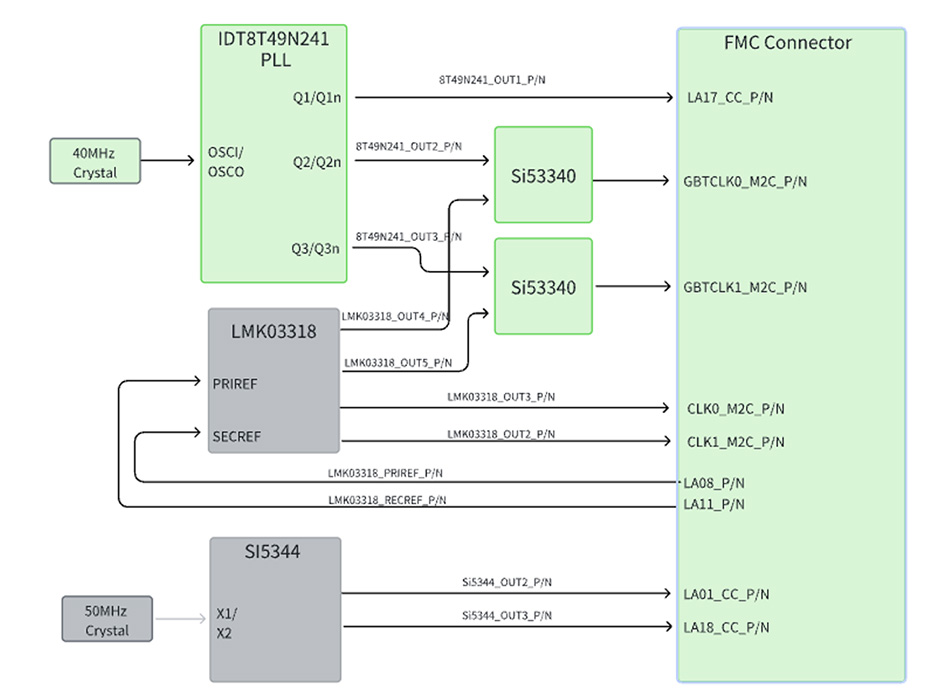

H6141模块的时钟原理设计框图如下：
8K/4K高清视频处理
工业机器视觉检测
医疗影像显示终端
多屏拼接控制系统
XR设备开发平台
嵌入式系统显示接口
