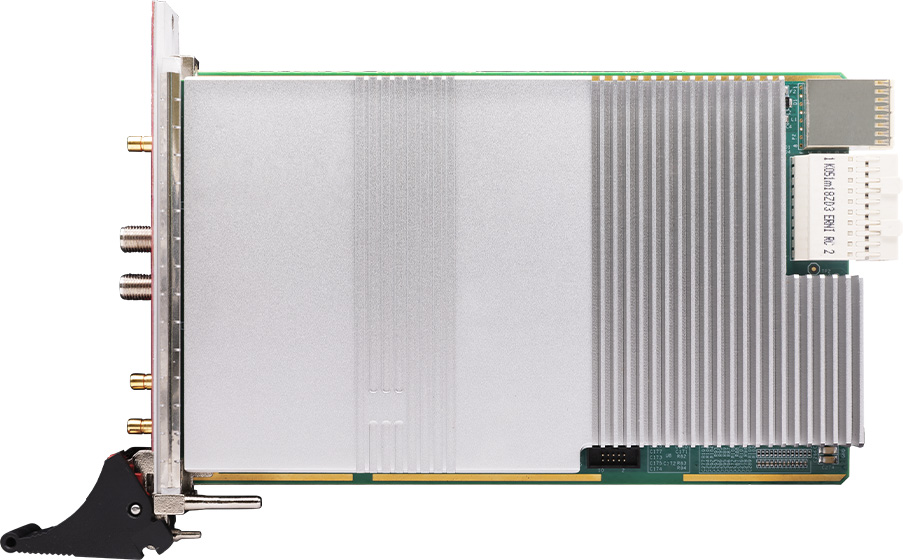

2/1 通道 12-bit 5.2/10.4GSPS 高速数字化仪 PXIe 采集卡 AXZ1012

采样率

5.2GSPS/10.4GSPS

垂直分辨率

12-bit

通道数

2/1 通道

连接器

SMA

模拟带宽

3GHz@10.4GSPS

耦合方式

DC 耦合

输入阻抗

50Ω

输入量程

1Vpp

有效位

8-bit@l 0MHz

同步性

<40ps(RMS)

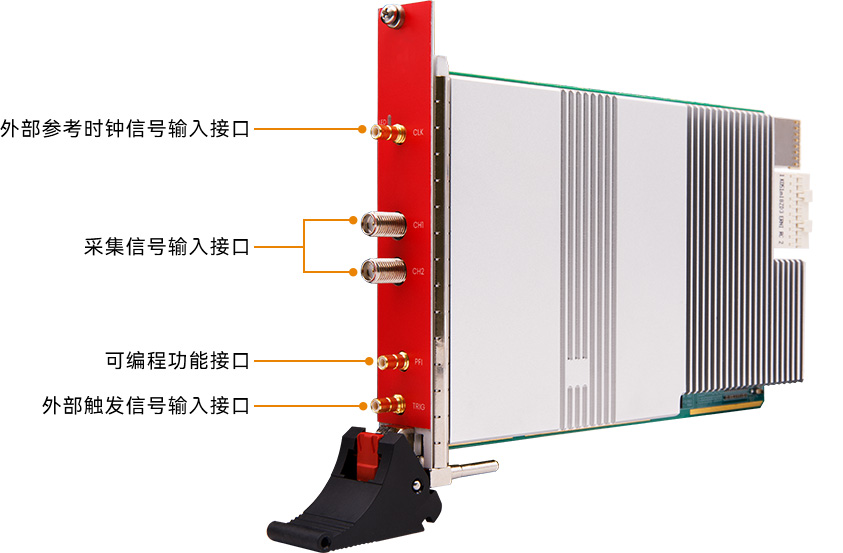

采集输入

2 路，SMA 连接器

外部触发输入

1 路，模拟触发，SMB 连接器

外部时钟输入

1 路，10MHz/100MHz，方波 / 正弦波，SMB 连接器

PFI 可编程功能

通用双向 I/O 接口：1 路，SMB 连接器

总线

PCIe Gen3 x8

板载缓存

8GB DDR4

功率

30W

工作环境

-20° C ~ +50° C，10%~90% RH，无冷凝

存储温度

-30° C ~ +70° C

操作系统

Windows 10 64 位和 Linux

尺寸

PXIe 3U/1 Slot，20mm×160mm×100mm(W×D×H)

AXZ1012

1块
