XILINX ZYNQ-7000 FPGA开发板 PCIE 光纤 HDMI XC7Z035

XC7Z035

  • 产品型号

    AX7Z035/ AX7Z035B
  • 产地

    上海
  • EAN码

    6971390270226
  • 价格

    ¥5299.00

产品推荐

购买须知:

该系列开发板有 AX7Z035AX7Z035B 两种,仅扩展板网口芯片不同,功能相同,两个型号会根据库存随机发货,请根据二维码标签区分。




Xilinx Zynq-7000 FPGA 开发板

高速光纤通信传输、PCIe 高速读写、HDMI视频输入输出

适用于 PCIe、视频图像处理、光纤 / 以太网通信等

  • ·ARM 处理器

    双核 ARM CORTEX-A9

  • ·DDR3 内存

    PL 端 1GB,32bit,PS 端 1GB,32bit

  • ·接口功能丰富

    PCIe 2.0、光纤、千兆以太网、HDMI 输入输出、MIPI 摄像头等接口

  • ·FLASH 存储

    8GB eMMC FLASH,256Mbit QSPI FLASH


    技术支持

    Linux 内核:petalinux 4.9.0-xilinx-v2017.4 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

    基础实验
     01. ZYNQ 简介
     02. Vivado 开发环境
     03. 开发板硬件介绍
     04. Verilog 基础模块介绍
     05. PL 的 "Hello World" LED
     06. Vivado 下 PLL 实验
     07. FPGA 片内 RAM 读写测试
     08. FPGA 片内 ROM 测试
     09. FPGA 片内 FIFO 读写测试
     10. Vivado 下按键实验
     11. 按键消抖实验
     12. PWM 呼吸灯实验
     13. RS232 实验
     14. RS422 实验


    15. RS485 实验
    16. PL 端 DDR3 读写测试
    17. GTX 收发器误码率测试IBERT
    18. HDMI 输出实验
    19. HDMI 直通ILA调试实验
     20. HDMI 字符显示实验
     21. 7 寸液晶屏显示实验
     22. AD7606 多通道波形显示
     23. AD9238 双通道波形显示
     24. AD / DA 测试实验
     25. AD9767 双通道正弦波显示
     26. GTX 光纤数据通信
     27. GTX 光纤视频图像传输

    SDK 实验
     01. 体验 ARM,裸机输出“ Hello World ”
     02. PS 定时器中断实验
     03. PS 端 EMIO 的使用
     04. PL 端 AXI GPIO 的使用
     05. 以太网实验( LWIP )
     06. 自定义 IP 实验
     07. PS 端 UART 读写控制
     08. XADC 的使用
     09. 双核 AMP 的使用
     10. ZYNQ 下使用 Free RTOS
     11. PL 读写 PS 端 DDR 数据
     12. BRAM 实现 PS 与 PL 数据交互
     13. 使用 VDMA 驱动 HDMI 显示
     14. DMA 环通测试
     15. DMA 使用之 DAC 波形发生器 ( AN108 )
     16. DMA 使用之 ADC 示波器 AN108
     17. DMA 使用之 ADC 示波器 AN9238
     18. DMA 使用之 ADC 示波器 AN706
     19. AN108 模块 ADC 的 ScatterGather DMA 使用


    20. AN9767 模块 DAC 的 Scatter Gather DMA 使用
    21. OV5640 摄像头采集显示一
    22. OV5640 摄像头采集显示二
    23. 双目摄像头以太网传输
    24. SD 卡读写操作BMP图片显示
    25. SD 卡读写操作摄像头抓拍
    26. AN5641 模块的MIPI采集显示
    27. 音频模块 AN831 录音播放
    28. 7 寸触摸屏模块的显示
    29. 7 寸触摸屏GUI及触摸控制
    30. AN108 ADC 采集以太网传输
    31. AN9238 ADC 采集以太网传输
    32. AN706 ADC 采集以太网传输
    33. UDP / TCP 远程更新 QSPI Flash
    34. PCIe 测试
    35. PCIe 传输视频到 HDMI 显示
    36. HDMI 视频输入到 PCIe 捕捉 显示
    37. Linux 下开发 PCIe

    HLS 实验
     01. 初识 HLS
     02. 状态指示 LED
     03. 浮点协处理
     04. 视频彩条输出
     05. 视频帧缓存管理
     06. 视频图像缩放叠加


     07. 视频字符叠加
     08. 图像对比度调整
     09. 摄像头自动聚焦
     10. 边缘检测
     11. 角点检测 FAST
     12. 快速傅里叶变换 FFT

    Linux 实验
     01. 安装虚拟机和 Ubuntu 系统
     02. Ubuntu 安装 Linux 版 Vivado 软件
     03. Petalinux 工具安装
     04. NFS 服务软件安装
     05. Petalinux 定制 Linux 系统
     06. 使用 SDK 开发 Linux 程序
     07. Linux 下 GPIO 实验
     08. Petalinux 下的 HDMI 显示
     09. 使用 Debian 8 桌面系统
     10. 制作 QSPI Flash 启动 Linux


     11. QSPI 和 eMMC 启动 Linux
     12. QT 在 ZYNQ 上应用
     13. OpenCV 应用 USB 摄像头显示
     14. 双目摄像头模块 OpenCV 显示
     15. 触摸屏模块应用
     16. AXI DMA 读写测试
     17. AN9238 的 DMA ADC 波形显示
     18. AN706 的 DMA ADC 波形显示
     19. 自动运行 petalinux 应用程序
     20. 附录: Linux 常用命令


    产品套餐




    开发板

    AN9767 套餐

    AN706 套餐

    AN9238 套餐

    视频套餐

    豪华套餐

    开发板

    下载器





    AN9767





    AN706





    AN9238





    双目摄像头





    7 寸屏






    套餐配套模块,点击了解更多


    AN9767 双通道 DA 模块


    AN706 8 通道 AD 模块


    AN9238 双通道 AD 模块


     AN5642 双目摄像头模块


     7 寸屏模块


    功能接口

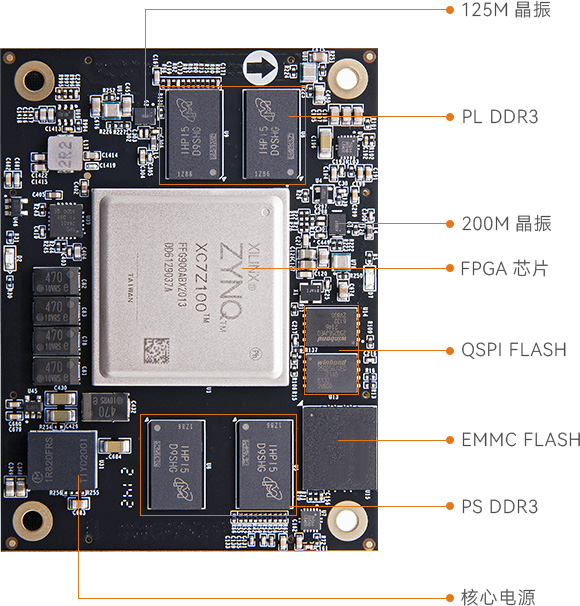

    ·核心板



    点击上方图片查看核心板详情>>



    ·开发板



    产品参数

    核心板主要参数

    开发板

    AX7Z035 / AX7Z035B

    FPGA 型号

    XC7Z035-2FFG676I

    内核 CPU

    双核 ARM Cortex-A9,主频 800MHz

    PL 端内存

    1GB DDR3,数据速率 1600Mbps

    PS 端内存

    1GB DDR3,数据速率 1066Mbps

    速度等级

    -2

    芯片级别

    工业级

    工作温度

    -40°C~85°C

    逻辑单元数量

    275k

    查找表

    171900

    触发器

    343800

    乘法器

    900

    收发器

    8 路,支持 PCIE Gen2 x8

    Block RAM

    17.6Mbit

    MIO

    37 个

    PL IO 口

    144 个

    可调电压 IO

    96 个

    LVDS 差分对

    48 对

    功能和接口

    DDR3

    32bit 总线,数据速率 1066Mbps

    QSPI Flash

    512Mbit QSPI FLASH,用作 FPGA 用户数据存储

    EMMC Flash

    8GB,在 ZYNQ 系统使用中,可以作为系统大容量的存储设备

    收发器

    8 路GTX,每路高达 10.3125Gb/s,适合光纤和 PCIe 数据通信

    光纤接口

    4 路 SFP 高速光纤接口,每路的光纤数据通信接收和 发送的速度高达 10.3125Gbps

    PCIe 2.0 接口

    PCIe x8 高速数据传输接口,单通道通信速率高达 5GBaud

    以太网接口

    2 路 1000M 以太网 RJ-45 接口, 进行以太网数据交换

    JTAG 口

    10 针标准的 JTAG 口,用于 FPGA 程序的下载和调试

    HDMI 输入输出

    HDMI 视频输入输出接口各 1 路,最高支持 1080P@60 Hz 输入输出,支持 3D 输出,不同格式的数据输入

    USB 2.0 接口

    4 路 USB 2.0 接口,可连接鼠标、键盘等 USB 外设

    USB 转串口

    1 路 USB Uart 接口,用于和电脑通信,用户调试

    晶振

    1 个单端 33.3333MHz 晶振提供给 PS 系统
    1 个差分 200MHz 晶振提供给 PL 逻辑 DDR 参考时钟
    1 个差分 125MHz 晶振提供给 GTX 收发器参考时钟

    SD 卡座

    1 路 Micro SD 卡座,存储操作系统镜像和文件系统

    LED

    9 个 LED 灯,核心板上 2 个,底板上 7 个

    按键

    5 个按键,1 个复位按键, 4 个 PL 用户按键

    40 针扩展口

    预留 1 个 40 针 2.54mm 间距的扩展口,外接 ALINX 各种模块( 双目摄像头,TFT LCD 屏,高速 AD 模块等等 ) 扩展口包含 5V 电源 1 路,3.3V 电源 2 路,地 3 路,IO 口 34 路

    电源参数

    输入电压

    +12V 电压输入

    供电

    12V / 3A 供电

    输入电流

    3A 最大电流保护



    包装清单

    FPGA开发板

    1 块

    USB 下载器

    1 个

    Mini USB 线

    1 根

    散热风扇

    1 个

    12V 电源

    1 个

    读卡器

    1 个

    TF 卡

    1 个

     PCIe 挡板

    1 个

    结构尺寸

    尺寸大小

    核心板 80mm x 60mm,扩展板 235mm x 110mm

    叠层数量

    核心板 12 层 PCB 板设计




    高速光纤视频传输

    4 路 SFP 高速光纤接口

    工业以太网、多路视频传输,多路网络和光纤通信及高速数据传输交换、



    每路的光纤数据通信接收和发送的速度高达 10Gb/s


    光纤收发器通信眼图

    支持 PCIe 2.0 标准

    PCIE 高速数据传输

    满足各种 PCIe 高速数据传输、视频图像处理需求


    PCIe 读写速度测试


    HDMI 视频输入到 PCIe 捕捉显示

    工业级核心板

    工作温度 -40℃~80℃

    通过高低温测试,FPGA 芯片内部温度 -40℃~ 80℃


    双目摄像头模块采集

    视频图像数据处理识别

    安防、视频图像采集传输、数据处理、人像识别


    7 寸电容屏模块实验

    触摸电容屏 UGUI 实验

    进行系统界面开发管理


    数据采集展示

    信号数据采集系统

    AN9767 / AN706 模块上机展示图

    *信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
    *信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器

    所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。


    所有配件及赠品不在保修范围内。
