紫光同创 Logos系列 PGL22G 学习板图像 国产FPGA开发板

PGL22G

  • 产品型号

    PGL22G
  • 产地

    上海
  • EAN码

    6971390270264
  • 价格

    ¥999.00

产品推荐


国产紫光同创 Logos 系列 FPGA开发板

HDMI 输出接口, USB、以太网、 JTAG调试接口 , 摄像头接口、1 路40PIN 扩展口、 RTC 时钟等 满足视频图像处理和工业控制等方面要求


技术支持

配套例程及配套资料 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取

01. Pango Design Suite 2019.1 安装
02. LED流水灯实验 及仿真
03. 按键测试
04. PLL锁相环输出测试
05. 串口收发实验
06. 按键消抖实验
07. I2C接口 EEPROM 实验
08. SD卡读写实验
09. HDMI彩条输出
10. 4.3 寸屏彩条输出
11. 7 寸屏彩条输出
12. DDR3读写数据测试
13. AN831录音与播放
14. SD卡音乐播放例程
15. 字符HDMI 显示
16. 字符4.3 寸 屏显示
17. 字符 7 寸 屏显示
18. SD卡图片HDMI显示
19. SD卡图片4.3寸LCD显示

20. SD卡图片7寸LCD显示
21. 摄像头采集 HDMI显示
22. 摄像头采集 4.3 寸屏显示
23. 摄像头采集 7 寸屏显示
24. AN5642 摄像头采集 HDMI 显示
25. 摄像头SOBEL边缘检测
26. AD9238波形显示例程
27. AD7606波形显示例程
28. ADDA测试例程
29. AD9767双通道正弦波产生
30. AD9767双通道三角波产生
31. RTC时间实验
32. 千兆以太网传输实验
33. AD9238 以太网传输例程
34. AD7606 以太网传输例程
35. AD 9280 以太网传输例程
36. 千兆以太网视频传输实验
37. USB发送接收速度测试

产品套餐




AN108 AD/DA套餐

AN9767 DA采集套餐

AN706 AD 采集 套餐

AN9238 AD采集套餐

双目摄像头套餐

单目摄像头视频套餐

豪华套餐

开发板

下载器

AN108











AN9767











AN706











AN9238











AN5642











AN5640











4.3寸屏













套餐配套模块,点击了解更多


AN108 AD/DA模块


AN9767 双通道DA模块


AN706 8通道AD模块


AN9238 双通道AD模块


AN5642 双目摄像头模块


AN5640 单目摄像头模块


AN430 4.3寸液晶屏



功能接口

·核心板


点击上方图片查看核心板详情>>

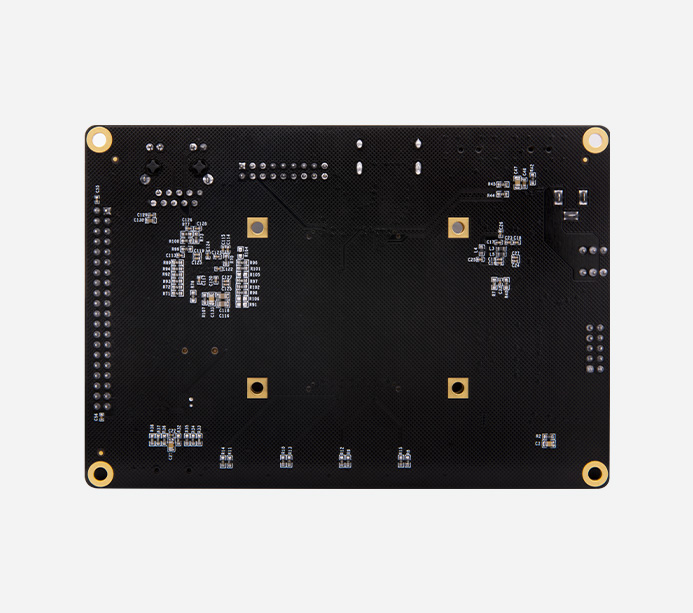

·开发板


产品参数

核心板主要参数

FPGA型号

PGL22G-6CMBG324

DDR3

256MB DDR3

速度等级

6

QSPI FLASH

16MB

温度等级

商业级,0°C~70°C

LUT5

17536个

等效LUT4

21043个

FF

26304个

Distributed RAM

70144bits

18Kb DRM

48个

APM

30个

PLL

6个

ADC

1个

HMEMC

2个

MAX USER IO

240个

I/O

114 个

LVDS

12个

功能和接口

内存

1片256MB DDR3,16bit总线,用于数据缓存

QSPI Flash

1片16MB QSPI FLASH, 可用作 FPGA配置文件和用户数据存储

晶振

1个 50Mhz 有源晶振,给系统提供稳定的时钟源

HDMI 输出

1路 HDMI 输出,为开发板提供不同格式的视频输出接口

千兆以太网

 1路10/100M/1000M以太网RJ-45接口,提供网络通信服务

USB 接口

1路 USB2.0接口,用于开发板和PC之间USB2.0高速通信

USB转串口

1路Uart 转 USB 接口,用于 和电脑通信 ,方便用户调试

EEPROM

1片 IIC 接口的 EEPROM 24LC04

CMOS 接口

1个18 针的摄像头接口,可以接 500 万 OV5640 摄像头

RTC 实时时钟

1路 RTC 实时时钟,配有电池座,电池的型号为 CR1220(需自购)

JTAG口

10 针 2.54mm 标准的 JTAG 口,用于 FPGA 程序的下载和调试

SD 卡座

1路 Micro SD 卡座,支持SPI 模式

LED

5个LED灯(1 个核心板,4个扩展板)

按键

4 个按键

40针扩展口

1 个 40 针 2.54mm 间距扩展口,可接各种模块(双目摄像头,LCD 屏,高速 AD 模块等)。扩展口包含 5V 电源 1 路,3.3V 电源 2 路, 地 3 路,IO 口 34 路


电源参数

电源

5V ,2A供电






包装清单

FPGA开发板

1块

下载器

1套

Mini USB 线

1根

5V电源

1个

透明保护板

1块






结构尺寸

尺寸大小

130mm x 90mm

叠层数量

核心板10层 PCB板设计,扩展板4层 PCB板设计


紫光同创

FPGA 国产解决方案


Logos 系列 FPGA 采用 40nm CMOS 工艺和全新 LUT5 结构,集成 RAM 、DSP 、ADC、 Serdes 、DDR3 等丰富的片上资源和 IO 接口,具 备低功耗、低成本和丰富的功能,为客户提供高性价比的解决方案, 广泛应用于工业控制、通信、消费类等领域,是客户大批量、成本敏 感型项目的理想选择。

广泛应用双目采集

视频图像高速传输处理


双目摄像头模块AN5642进行视频采集,HDMI接口显示到显示器 上,实现双目同步显示

数据采集展示

信号数据采集系统

AN9767/AN706模块上机展示图

*信号源输出的信号连接到AN9767模块通过示波器显示波形信号
*信号源输出的信号连接到AN706模块,运行系统进行波形数据绘制,通过开发板的   HDMI接口显示到显示器

掌上直接操作

4.3寸液晶屏图片显示



所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。

所有配件及赠品不在保修范围内。
