Xilinx Artix7 FPGA开发板 XC7A35T 黑金

XC7A35T

  • 产品型号

    AX7035 / AX7035B
  • 产地

    上海
  • EAN码

    6971390270370
  • 价格

    ¥999.00

产品推荐

购买须知:

该系列开发板有 AX7035AX7035B 两种,仅扩展板网口芯片不同,功能相同,两个型号会根据库存随机发货,请根据二维码标签区分。




Xilinx Artix-7 FPGA 开发板

HDMI 输入输出接口,千兆以太网接口,USB2.0 接口

满足高速视频传输,数据通信,图像处理及数据处理


技术支持

配套例程及配套资料 开发板所有配套资料均通过百度网盘提供,购买后,请联系客服索取






01. Vivado 2019.1 安装
02  Vivado下 LED 流水灯实验及仿真
03. Vivado 下按键实验
04. Vivado 下 PLL 实验
05. 串口收发实验
06. 按键消抖实验
07. I2C 接口 EEPROM 实验
08. FPGA 片内 ROM 测试
09. FPGA 片内 RAM 读写测试
10. FPGA 片内 FIFO 读写测试
11. SD 卡读写实验
12. HDMI 彩条输出
13. AN430 4.3寸屏彩条输出
14. 7 寸屏彩条输出
15. HDMI 输入输出环通测试
16. DDR3 读写测试实验
17. AN831 录音与播放实验
18. SD 卡音乐播放例程
19. 字符 HDMI 显示
20. 字符 AN430 4.3 寸屏显示
21. 字符 7 寸 LCD 屏显示

22. SD 卡中图片 HDMI 显示
23. SD 卡中图片 4.3 寸屏显示
24. SD 卡中图片 7 寸屏显示
25. AN5642 双目摄像头采集 HDMI 显示
26. AN5642 摄像头采集 4.3 寸屏显示
27. AN5642 摄像头采集 7 寸屏显示
28. 摄像头 SOBEL 边缘检测
29. AD9238 波形显示
30. AD7606 波形显示
31. AD / DA 波形显示
32. AD9767 双通道正弦波产生
33. AD9767 双通道三角波产生
34. 数码管显示例程
35. LM75 温度测试例程
36. 千兆以太网传输实验
37. AD9238 以太网传输例程
38. AD7606 以太网传输例程
39. AD9280 以太网传输例程
40. 千兆以太网视频传输实验
41. USB 双向测速例程


产品套餐





AN108 AD/DA 套餐

AN9767 DA 采集套餐

AN706 AD 采集套餐

AN9238 AD采集套餐

AN831 音频套餐

双目摄像头套餐

视频处理套餐

豪华套餐

开发板

下载器

AN108







AN9767







AN706







AN9238







AN831







AN5640





4.3 寸屏








套餐配套模块,点击了解更多


AN108 AD/DA 模块


AN9767 双通道 DA 模块


AN706 多通道 AD 模块


AN9238 双通道 AD 模块


AN831 音频采集模块


AN5642 双目摄像头模块


AN430 4.3 寸液晶屏


功能接口

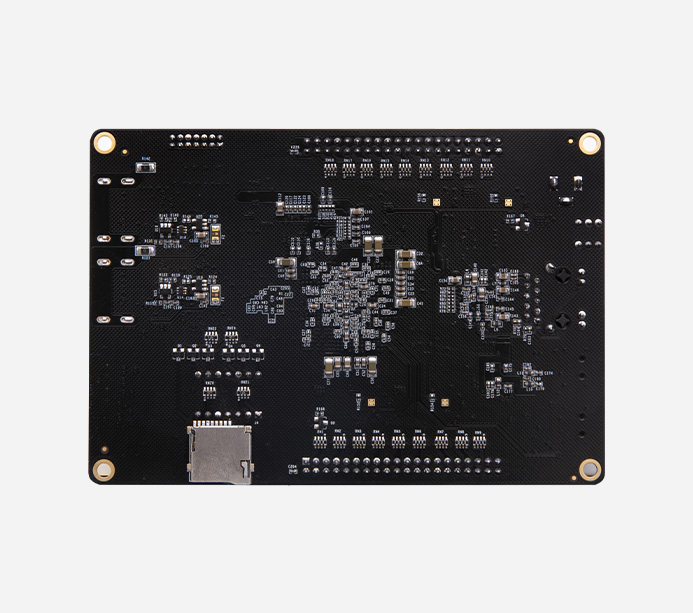

·开发板



产品参数

FPGA 芯片主要参数

型号

XC7A35T-2FGG484I

逻辑单元

33,280

查找表

5,200

触发器

41,600

Block RAM

1,800 kb

DSP 处理单元

90

速度等级

-2

温度等级

工业级℃,-40 到 85℃

功能和接口

DDR3

1 片 256MB,16bit 总线,数据速率 800Mbps

QSPI Flash

1 片 128Mbit QSPI FLASH,可用作 FPGA 用户数据的存储

晶振

1 个 50M 有源晶振给 FPGA 作为系统时钟输入

以太网

1 路千兆以太网接口,为用户提供网络通信服务

JTAG 口

标准的 JTAG 口,用于 FPGA 程序的下载和调试

HDMI 输入

1 路 HDMI 输入接口,最高支持 720P@60Hz 输入

HDMI 输出

1 路 HDMI 输出接口,最高支持 1080P@60Hz 输出

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

USB 2.0 接口

1 路 USB 2.0 接口,传输速度可达 45MB/s

USB 转串口

1 路 Uart 转 USB 接口,用于和电脑通信,方便用户调试

传感器

1 片温湿度传感器芯片 LM75,检测板环境温度和湿度

数码管

1 个 6 位数码管,可以动态显示 6 位数字。

SD 卡座

1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式

LED

4 个 LED 灯

按键

4 个用户按键

40 针扩展口

2 个 40 针 2.54mm 间距的扩展口,可接 ALINX 各种模块( 双目摄像头,TFT LCD 屏,高速 AD 模块等 ) 扩展口引出 68 个 IO

电源参数

输入电压

+5 电压输入

供电

5V / 2A 供电

输入电流

2A 最大电流保护




包装清单

FPGA开发板

1 块

USB 下载器

1 套

Mini USB 线

2 根

透明保护板

1 块

5V 电源

1 个




结构尺寸

尺寸大小

扩展板 130mm x 90mm

叠层数量

扩展板采用 8 层 PCB 板设计




HDMI 输入输出

高速视频数据处理


开发板 HDMI 输入接口接电脑 HDMI 接口,电脑作为视频源,HDMI 输出接口接另一个显示器,实现同步显示

 摄像头模块采集展示

视频图像采集处理

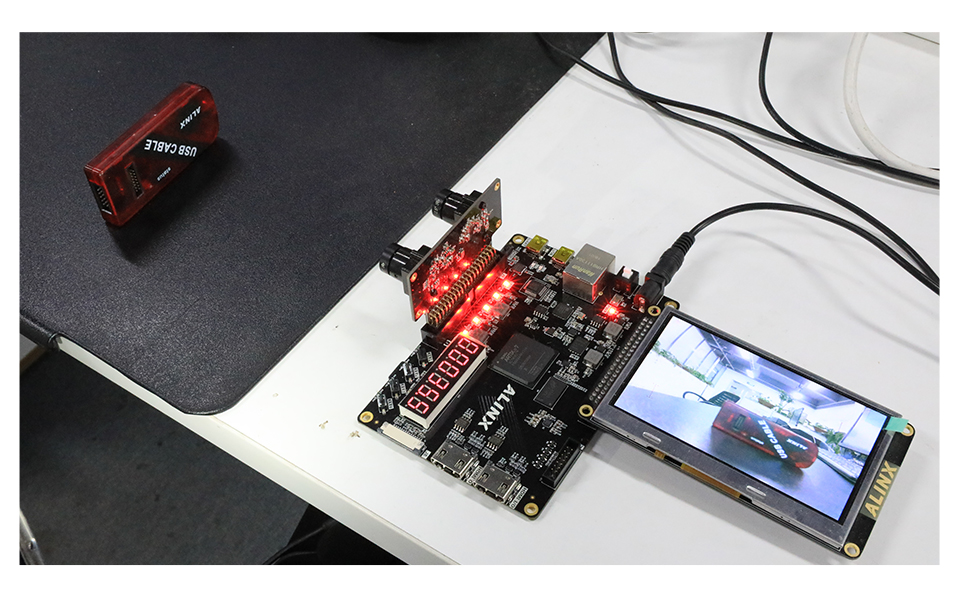

单目摄像头进行视频采集,通过 FPGA 开发板外接 AN430 液晶屏模块进行实时显示


双目摄像头进行视频采集,通过 FPGA 开发板 HDMI 接口显示到显示器上


双目摄像头采集视频图像,通过 FPGA 开发板进行实时边沿检测通过 HDMI 接口显示到显示器上

数据采集展示

信号数据采集系统

AN9767 / AN706 模块上机展示图

*信号源输出的信号连接到 AN9767 模块通过示波器显示波形信号
*信号源输出的信号连接到 AN706 模块,运行系统进行波形数据绘制,通过开发板的 HDMI 接口显示到显示器

所有出售产品主体保修期为 12 个月,其中 FPGA 芯片、液晶屏为易损件,不在保修范围内。


所有配件及赠品不在保修范围内。
