Xilinx Zynq UltraScale+ MPSoC SOM AI FPGA核心板 AI智能云计算 XCZU19EG

XCZU19EG

  • 产品型号

    ACU19EG
  • 温度等级

    -40℃~85℃
  • 产地

    上海
  • EAN码

    6971390279786
  • 价格

    ¥39999.00

产品推荐


Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM® Cortex-A53 与双核 Cortex-R5 实时处理器

四核 ARM® Cortex-A53 与双核 Cortex-R5 实时处理器 Mali-400 MP2 GPU及 16nm FinFET+ 可编程逻辑相结合 满足5G 无线基础架构、高速数据交换存储、工业控制、 AI智能、云计算、4K视频传输处理以及航空航天应用

  • ·ARM 处理器

    四核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5

  • ·GPU 图形处理器

    Mali™-400 MP2 GPU

  • ·18GB DDR4

    PS端10GB DDR4、PL端8GB DDR4

  • ·FLASH 存储

    32GB eMMC FLASH、128MB QSPI FLASH


功能接口

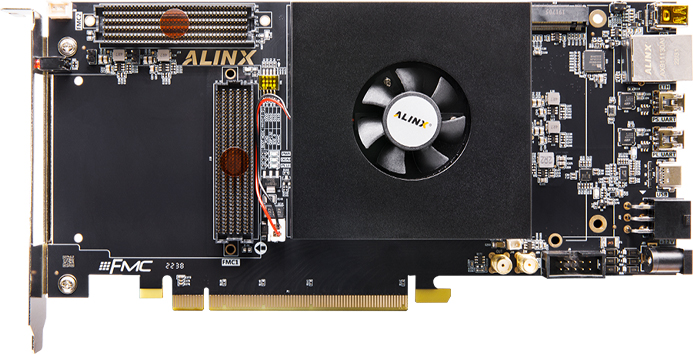

对应开发板

·Z19-P



*了解对应开发板,点击查看详情>>

产品参数

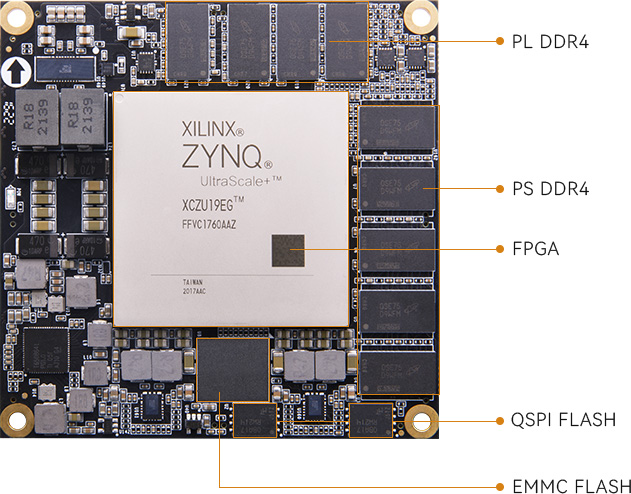

核心板主要参数

核心板

ACU19EG

FPGA型号

XCZU19EG-2FFVC1760I

芯片CPU

4x ARM Cortex-A53,1.333GHz 双核 Cortex™-R5, 533MHz

芯片GPU

Mali™-400 MP2

核心板内存

PS端DDR4,4GB,72bit, 2400Mbps,支持ECC
PL端DDR4,4GB,64bit, 2400Mbps

PS端高速连接

PCIe® Gen2 x4, 2x USB3.0, SATA 3.1, DisplayPort, 4x Tri-mode Gigabit Ethernet

PS端一般连接

2xUSB 2.0, 2x SD/SDIO, 2x UART, 2x CAN 2.0B, 2x I2C, 2x SPI, 4x 32b GPIO

芯片级别

工业级,-40°c~85°c

Logic Cells

1,143K

Flip-Flops

1,045K

LUTs

523K

Distributed RAM

9.8Mb

Block RAM

34.6Mb

UltraRAM

36.0Mb

CMTs

11

DSP Slices

1,968


功能和接口

150G Interlaken

4

100G Ethernet

4

PL PCIE Gen 3

PCIE Gen3 x5

PL GTH

12.5Gb/s x32

PL GTY

28.21Gb/s x16

PL HP I/O

240个

PL HD I/O

96个

eMMC FLASH

32GB,在 ZYNQ 系统使用中,可以作为系统大容量的存储设备

QSPI FLASH

128MB,可以作为系统的启动设备来存储系统的启动镜像

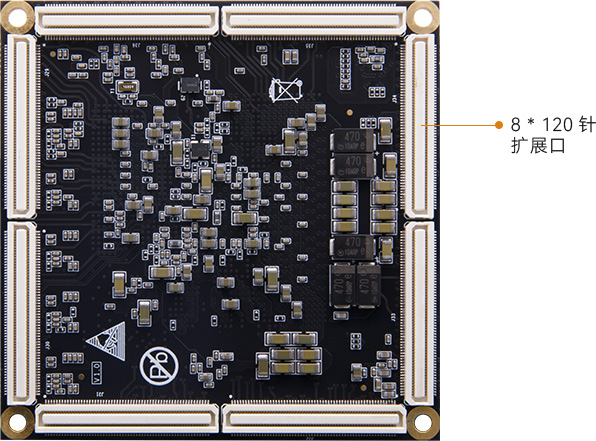

扩展口

8路120针0.5mm间距扩展口,接松下高速工业级板对板连接器

晶振

1个RTC实时时钟为PS系统的提供32.768KHz的实时时钟源
1个单端 33.333MHz 晶振提供给 PS 系统时钟输入
1差分 200MHz 晶振提供给 PL 逻辑、 DDR4 参考时钟


电源参数

输入电压

板对板连接器,12V供电


包装清单

FPGA核心板

1块

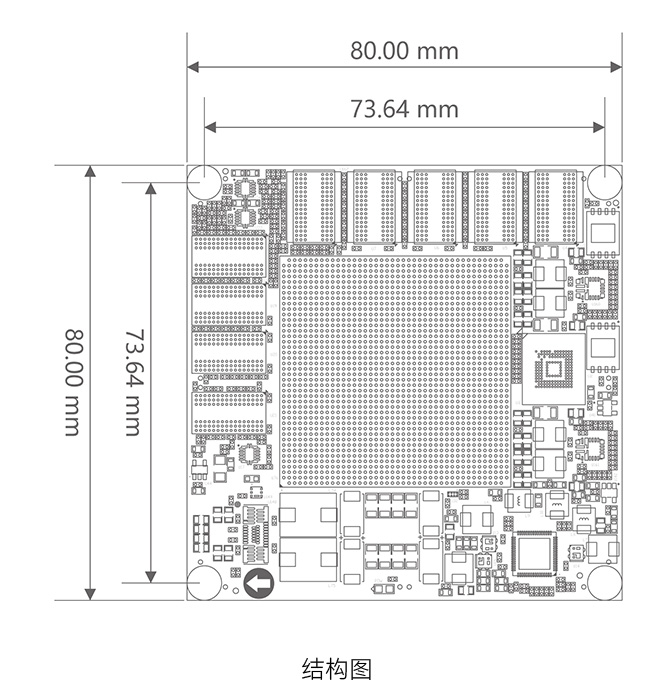

结构尺寸

尺寸大小

80 x 80 x 11.8 mm

合高

3.0mm

叠层数量

16层,高质量PCB材质






支持XILINX VITIS-AI DPU

AI识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别


行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

搭配Mali™-400 MP2 GPU 、内存64bit DDR4超强组合

工业级FPGA芯片  双ARM 应用处理器

4x  ARM Cortex-A53,1.333GHz;双核 Cortex™-R5, 533MHz;PS端104GB DDR4,72bit,数据速率2400Mbps;PL端8GB DDR4,64bit,数据速率2400Mbps


快速上手,缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB结构图(PDF)、封装、参考设计等 方便二次开发
