4路14bit 250MSPS AD输入模拟转数字 FMC LPC 子板

ZGAD250D14

  • 产品型号

    FL2514
  • 产地

    上海
  • 价格

    ¥7999.00

产品推荐


4 通道高速 AD FMC子板

4 路 250MSPS 14 位的模拟转数字模块,支持 4 路的 AD 输入标准的 LPC FMC 接口


参数功能

AD 转换芯片

2 片 ZGAD250D14

AD 转换通道

4 路

AD 采样速率

250MSPS

AD 采样数据位数

14 位

AD 模拟信号输入范围

1.5V P-P

AD 输入阻抗

50 欧姆

模拟信号输入接口

SSMC 接口

外部时钟输入

1 路

外部触发输入接口

1 路

数字接口电平标准

LVDS 电平

配置接口

SPI 接口

工作温度

-40°C~85°C


接口展示



功能结构图




尺寸结构

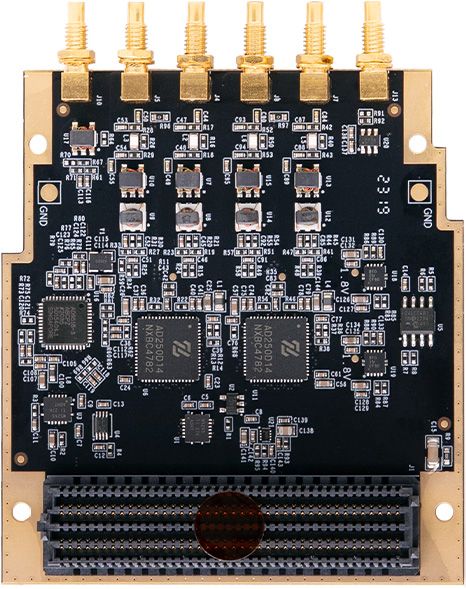

产品展示
