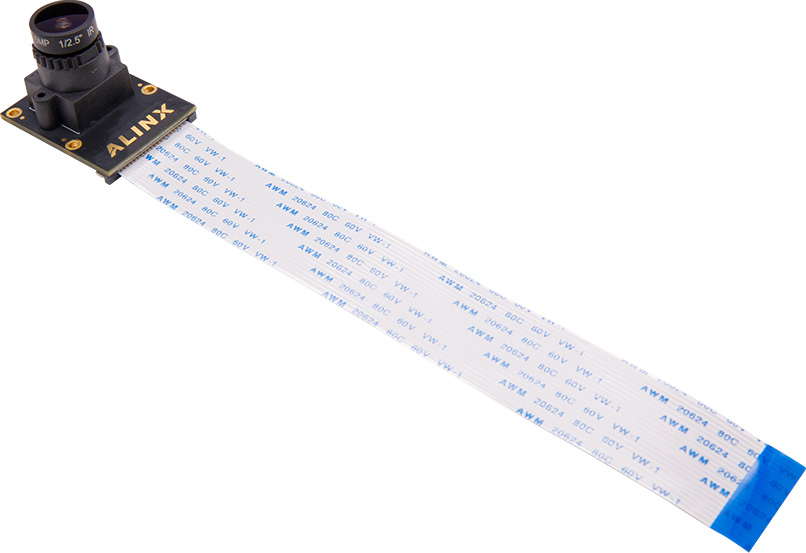

5MP 4LANE MIPI 摄像头 OS05A20 模块 AN5020

接口

20pin 间距为 1.0mm 的 FPC 接口，4LANE 的 MIPI 接口通信

像素

2688x 1944, 1080p (1920x1080), 720p (1280x720)

感光芯片

OS05A20

感光尺寸

1/2.7"

模组内容

含 OS05A20 电源电路和时钟

功能支持

手动调焦, 自动曝光控制 (AEC)，自动白平衡 (AWB)

图像格式

12-/10-bit RAW RGB

捕获画面

QSXGA (2592x1944), 1080p, 1280x960, VGA(640x480), QVGA(320x240)

工作温度

-30~85℃，稳定工作温度为 0~60℃

MIPI 接口开发板

支持 AXVE2302，AXKU5P 和 AXKU15P 开发板

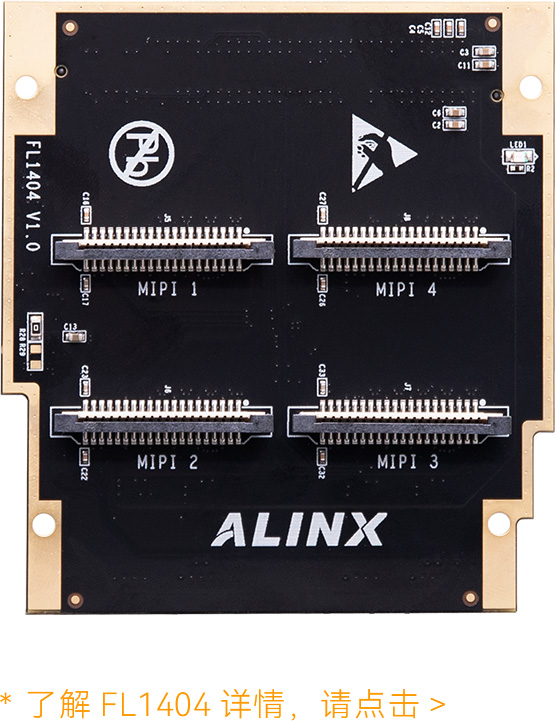

转 FL1404

Z7-P，AXAU15，Z19-P 和 Z19 开发板可以通过 FL1404 FMC 转 4 路 MIPI 模块支持 MIPI 摄像头的采集和显示

编号

开发板型号

FMC 连接器

1

Z7-P

J13

2

Z19

J33

3

Z19-P

J18

4

AXKU5P

J10

5

AXAU15

J2
