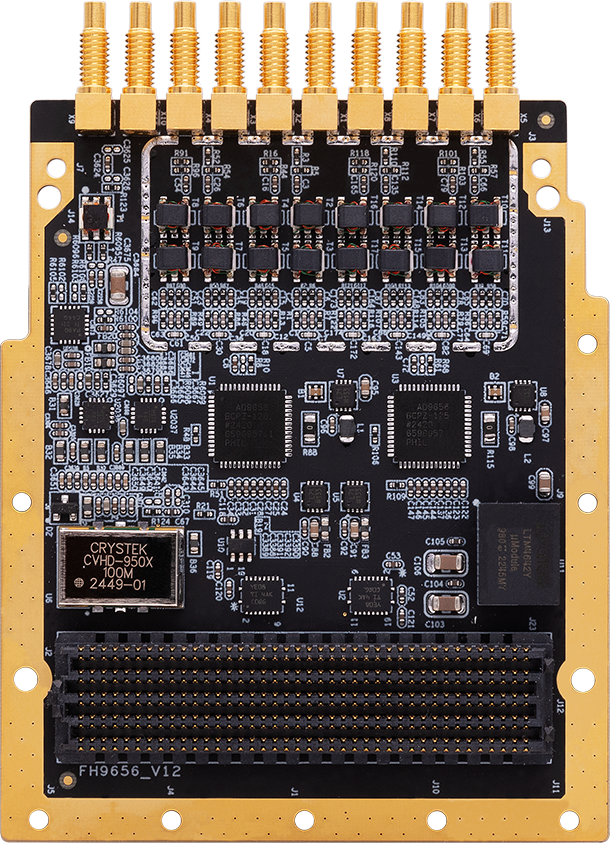

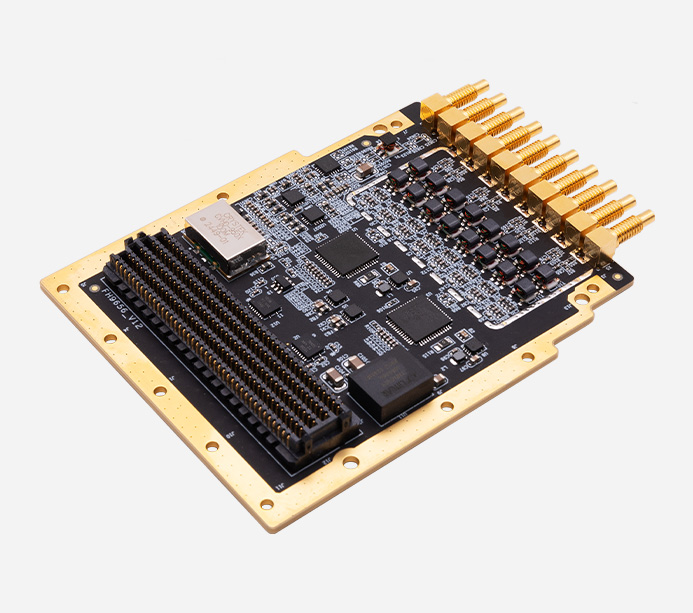

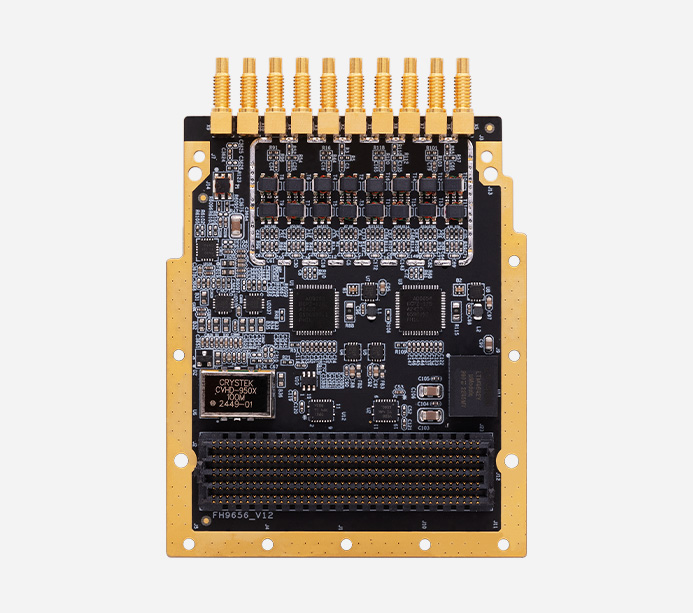

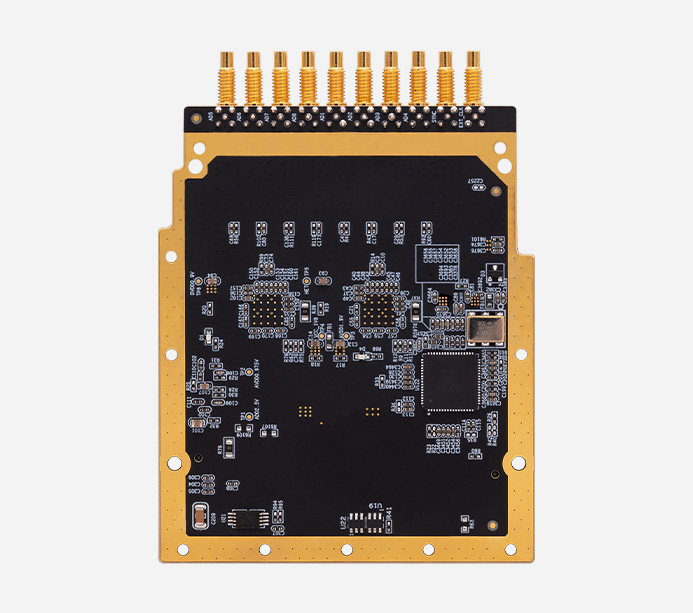

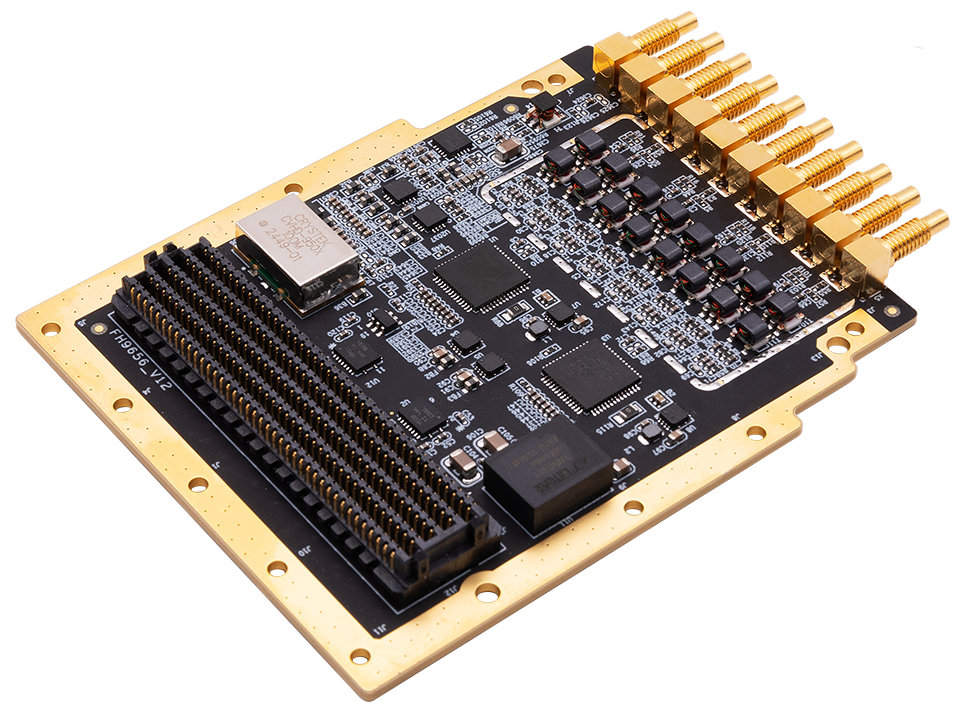

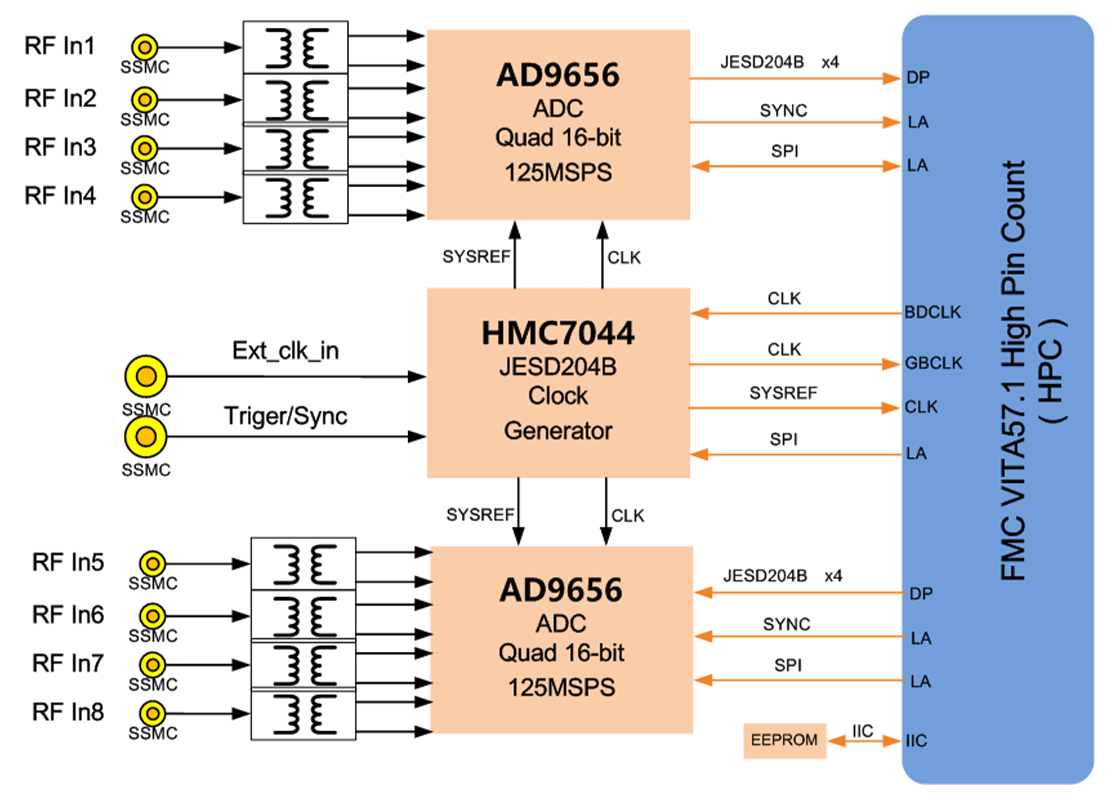

VITA57.1 标准 JESD204B 接口的 8通道 125MSPS 16 位 AD 采集 FMC 子卡模块 FH9656

通道与采样

支持 8 路 16 位 125MSPS 采样率

输入特性

支持单端交流耦合输入

输入电压范围

2.0Vpp~2.8Vpp

模拟输入带宽

650MHz

信噪比（SNR）

79.9dBFS（16MHz）/ 78.1dBFS（64MHz）

无杂散动态范围（SFDR）

±0.5LSB，INL=±2.5LSB

ENOB@9.7MHz

12.9bits

标准

符合 VITA 57.1 FMC 规范

FMC 连接器型号

ASP-134488-01，HPC 接口

数据接口

JESD204B 高速串行接口

配置存储

板载 1 片 EEPROM

时钟芯片

HMC7044

时钟模式

支持本地参考、外部参考时钟、外部输入 VCO

同步功能

支持多板卡同步

触发

支持外触发输入/输出

板卡尺寸

84.1 x 69mm

典型功耗

6W

供电

+12V

散热方式

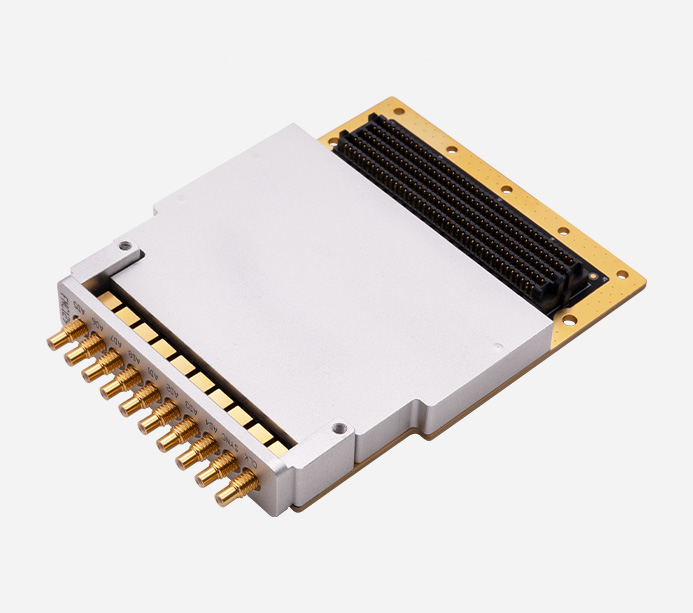

自然风冷散热或金属导冷散热

工作温度

-40℃~﹢85°C

存储温度

-55℃~﹢125°C

工作湿度

5%~95%，非凝结

开发包

提供板级支持包 (BSP)

FPGA支持

兼容 Xilinx 开发板，支持 Kintex-7, Virtex-7 系列

FMC 子卡

1
