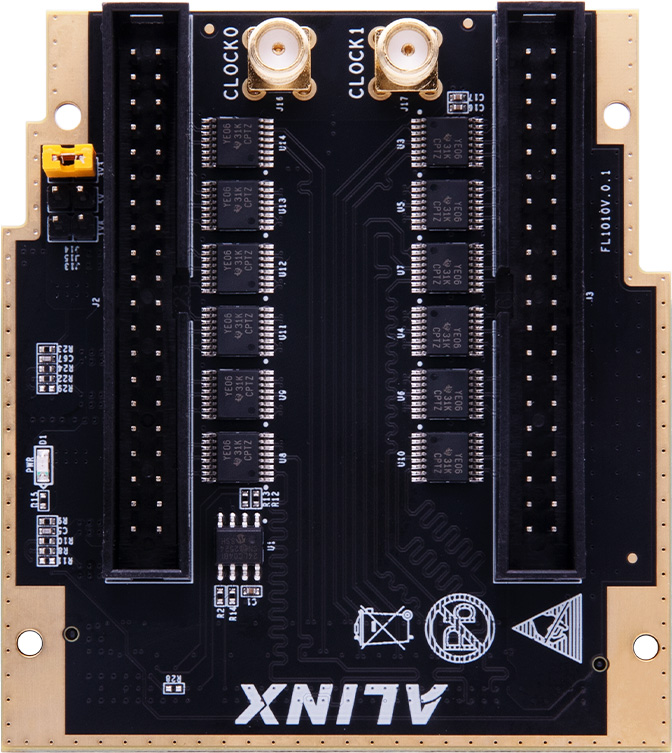

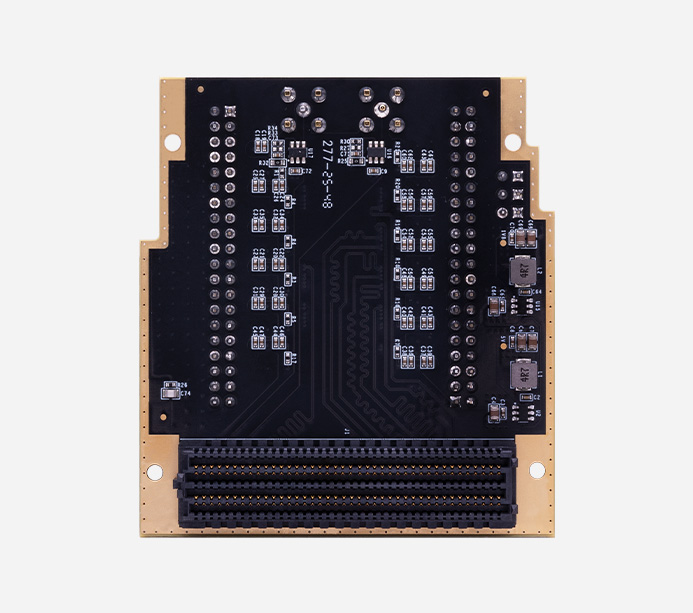

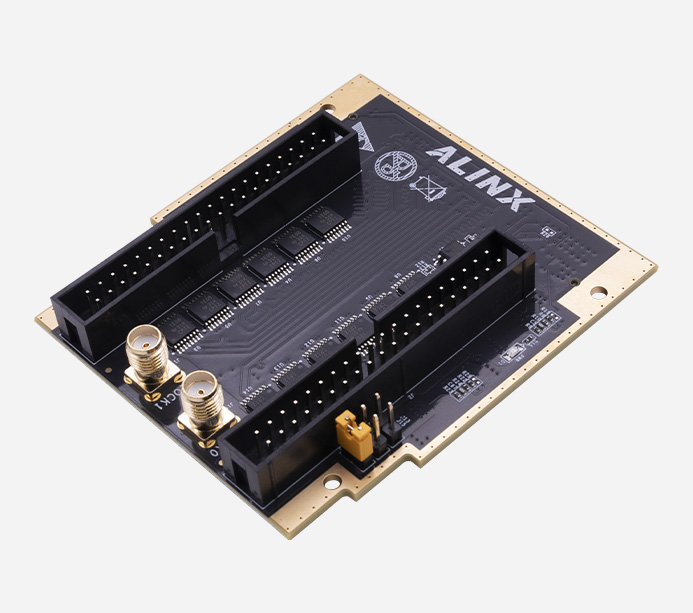

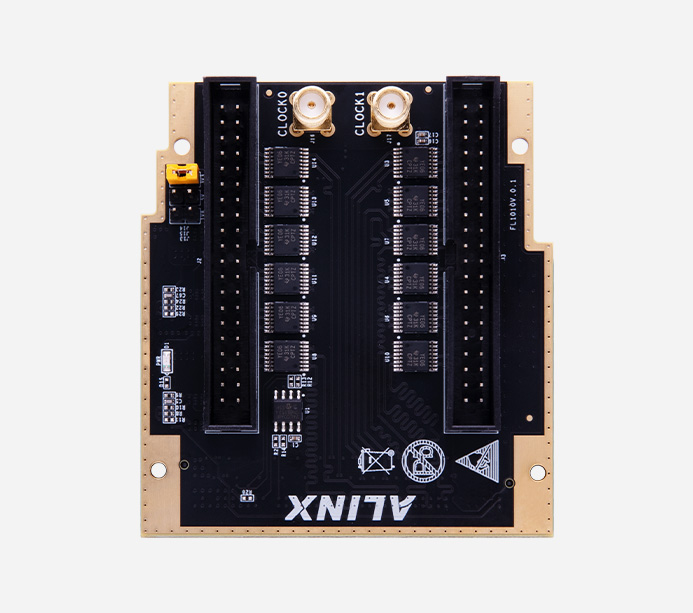

电平可调双排针 FMC 子卡

FL1010-V是一款基于FMC接口的电平可调双排针扩展子卡，主要用于在FPGA开发板的FMC接口上扩展出通用IO接口，方便用户通过杜邦线或排线连接外部设备。该模块支持可调的IO电平标准（1.8V、3.3V、5V），并具备外部时钟输入接口。

·灵活扩展
提供 2x40 针接口，共 68 个用户 IO
·电平灵活可调
支持 1.8V、3.3V、5V 三档 IO 电平

·高速双向电平转换
内置转换芯片，传输速率最高达100Mbps
·标准 FMC LPC 子卡
兼容 VITA57.1 标准，即插即用

·双 SMA 时钟输入
支持外部时钟信号接入
·供电与IO一体
排针接口自带+5V和+3.3V电源输出

产品参数

FMC接口类型

标准 LPC 接口，兼容VITA57.1标准，连接器型号：ASP_134604_01

扩展接口

2x 40针标准排针（2.54mm间距）

用户IO数量

68个

时钟输入接口

2个SMA接口（默认输入电平3.3V）

电平转换芯片

内置TXB0106PW双向电平转换芯片，支持不同电压之间的信号转换

电平可调

通过跳帽选择IO电平标准（支持1.8V、3.3V、5V）

电平转换速率表

FMC VADJ 电压

40针扩展口 IO 电压

最大转换速率

+1.2V

+1.8V / +2.5V / +3.3V / +5V

20 Mbps

+1.5V

+1.8V / +2.5V / +3.3V / +5V

50 Mbps

+1.8V

+2.5V / +3.3V / +5V

60 Mbps

+2.5V

+3.3V / +5V

100 Mbps

+3.3V

+5V

100 Mbps

包装清单

FMC 子卡

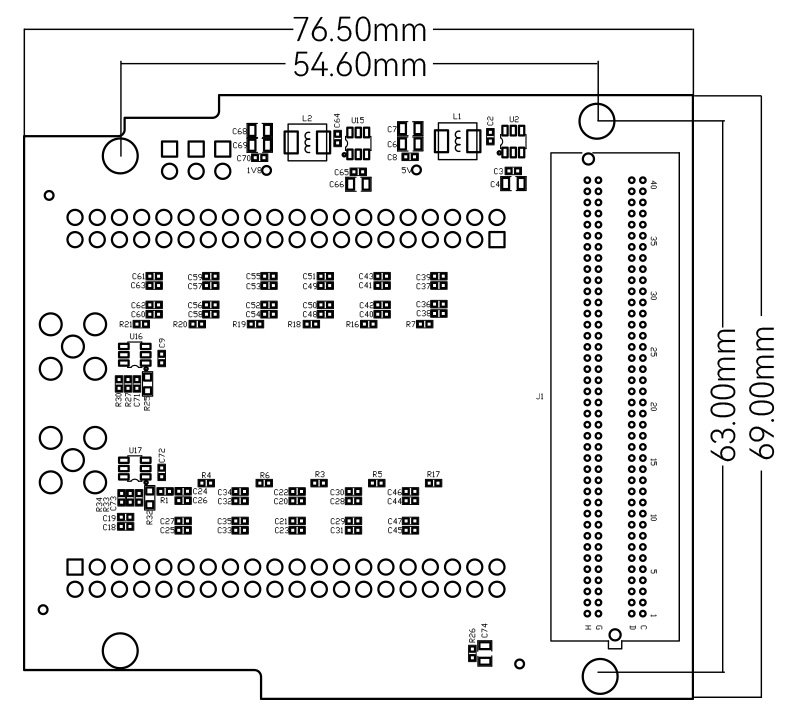

结构尺寸

尺寸大小

76.5 x 69mm

FL1010-V 尺寸结构-7.jpg

尺寸结构图

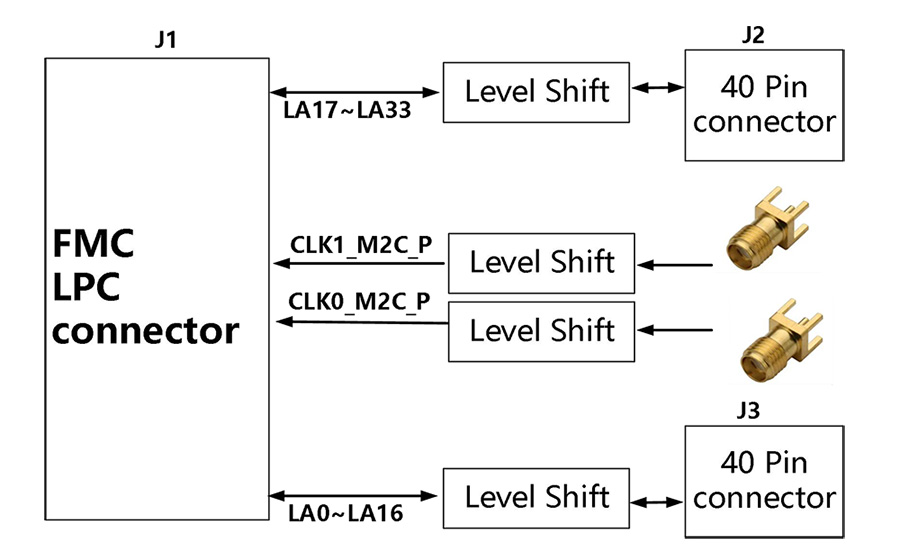

模块结构

FL1010-V模块通过内置的电平转换芯片，将FPGA开发板的FMC接口信号转换为可通过排针连接的IO信号，同时提供外部时钟输入和可配置的电平标准。

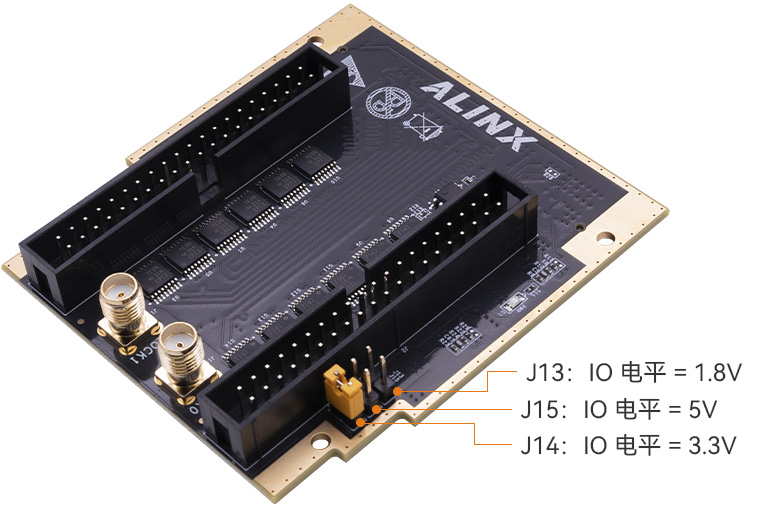

电平选择跳帽设置

通过模块上的三个跳帽 J13, J14, J15 进行IO电平标准选择：

· 跳帽插在 J13：IO电平 = 1.8V

· 跳帽插在 J14：IO电平 = 3.3V (默认位置)

· 跳帽插在 J15：IO电平 = 5V

应用领域

FPGA原型开发与验证

工业控制与自动化

通信与信号处理

测试测量与仪器

FL1010-V 用户手册
