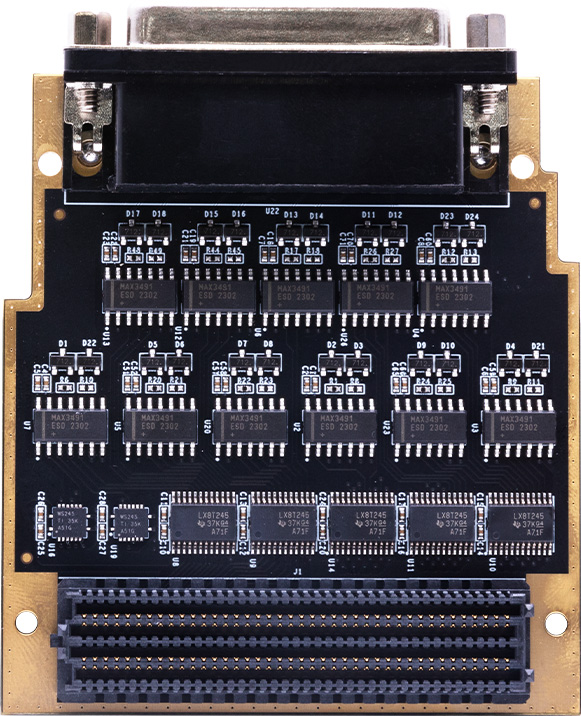

11 路 RS422 RS485 通信模块 FL3491

  • Model

    FL3491


11 路 RS422 通信模块 FMC 子卡

FL3491为11路RS422或RS485通信模块，，凭借工业级芯片、灵活模式切换及易用接口设计，广泛应用于工业自动化、高速数据采集及FPGA开发领域，为用户提供稳定高效的信号传输解决方案


产品参数

参数功能

接口类型

11 路 RS422/RS485 通信接口（DB44 母头连接器）

芯片

使用ADI 工业级MAX3491ESD芯片，速度高达10Mbps

FMC 类型

LPC 连接器，连接器型号为 ASP_134604_01

板卡尺寸

76.5x69mm

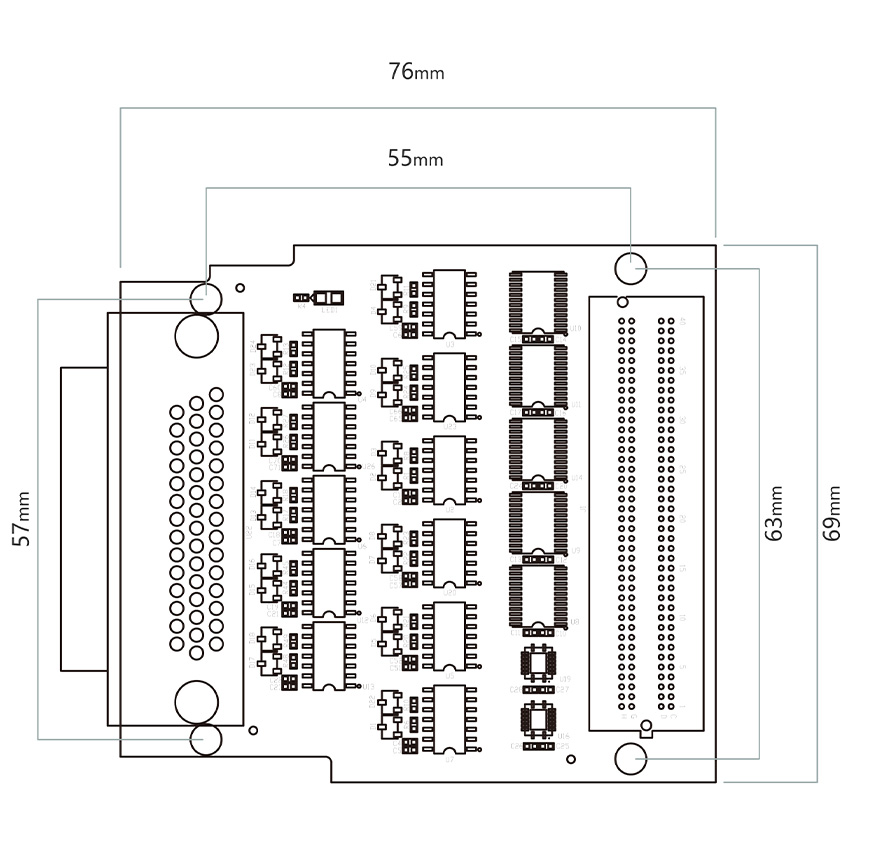

尺寸结构

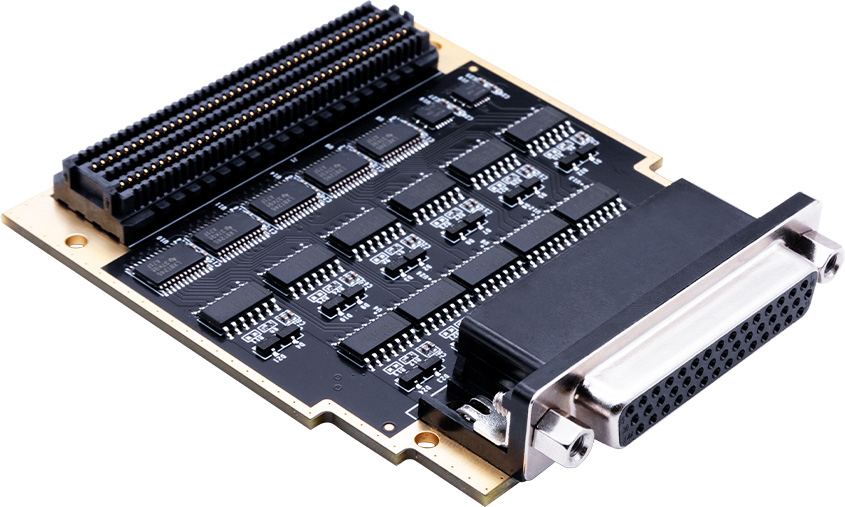

接口展示

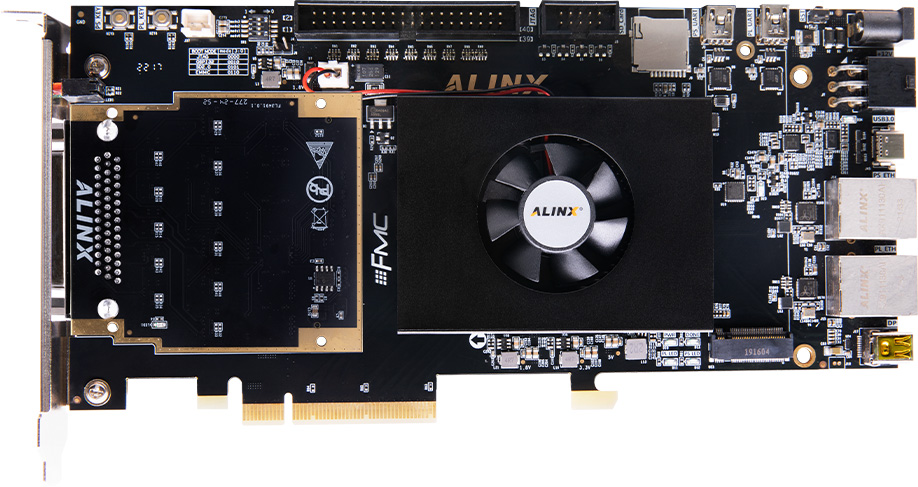

安装效果图


FL3491与Z7-P FPGA开发板连接

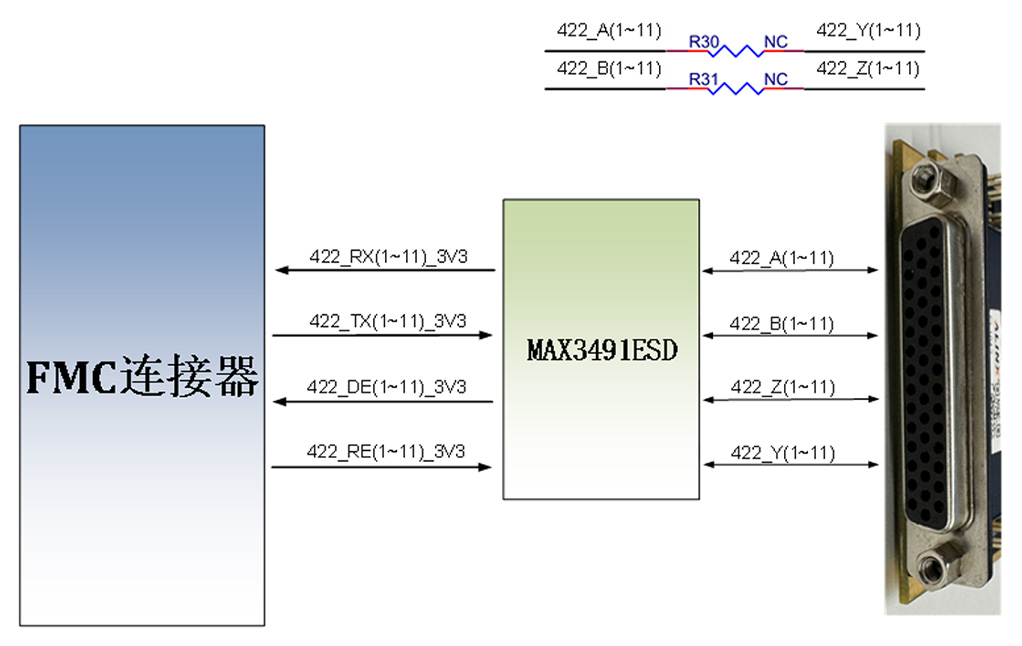

原理框图





应用领域


工业控制


汽车电子


电力通讯


智能家居


通信行业


仪器仪表
