HDMI 输出接口， Uart 通信 接口， SD 卡 接口 、 摄像头接口、 AD 接口、 2 路40PIN 扩展口、 RTC 电路等 满足视频图像处理和工业控制等方面要求
配套例程及配套资料 开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取
01. Pango Design Suite 2019.1 安装
02. LED流水灯实验 及仿真
03. 按键测试
04. PLL锁相环输出测试
05. 串口收发实验
06. 按键消抖实验
07. I2C接口 EEPROM 实验
08. 蜂鸣器实验
09. SD卡读写实验
10. HDMI彩条输出
11. 4.3 寸屏彩条输出
12. 7 寸屏彩条输出
13. SDRAM读写测试实验
14. AN831录音与播放
15. SD卡音乐播放例程
16. 字符HDMI 显示
17. 字符4.3 寸 屏显示
18. 字符 7 寸 屏显示
19. SD卡图片HDMI显示
20. SD卡图片4.3寸LCD显示
21. SD卡图片7寸LCD显示
22. OV5640 摄像头采集 HDMI 显示
23. OV5640 摄像头采集 4.3 寸屏显示
24. OV5640 摄像头采集 7 寸屏 显示
25. 摄像头SOBEL边缘检测
26. AD9238波形显示例程
27. AD7606波形显示例程
28. ADDA测试例程
29. PGL12G内部 ADC 例程
30. AD9767双通道正弦波产生
31. AD9767双通道三角波产生
32. RTC时间实验
AN108 AD/DA 套餐
AN9767套餐
AN706套餐
AN9238套餐
单目 摄像头 视频套餐
豪华套餐
开发板
●
●
●
●
●
●
下载器
●
●
●
●
●
●
AN108
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
AN5640
●
●
4.3寸液晶屏
●
●
套餐配套模块，点击了解更多
FPGA型号
PGL12G-6CFBG256
LUT5
9856个
等效LUT4
11827个
FF
14784个
Distributed RAM
39424bits
18Kb DRM
30个
APM
20个
PLL
4个
ADC
1个
HMEMC
1个
MAX USER IO
160个
温度等级
商业级 0℃~70℃
速度等级
-6
内存
1片32 MB SDRAM，用于数据缓存
QSPI Flash
1片64Mbit QSPI FLASH， 可用作 FPGA配置文件和用户数据存储
晶振
1个 50Mhz 有源晶振，给系统提供稳定的时钟源
HDMI 输出
1路 HDMI 输出，为开发板提供不同格式的视频输出接口
USB转串口
1路Uart 转 USB 接口，用于 和电脑通信 ，方便用户调试
EEPROM
1片 IIC 接口的 EEPROM 24LC04
CMOS 接口
1个18 针的摄像头接口，可以接 500 万 OV5640 摄像头
RTC 实时时钟
1路 RTC 实时时钟，配有电池座，电池的型号为 CR1220（需自购）
JTAG口
10 针 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试
SD 卡座
1路 Micro SD 卡座，支持SPI 模式
LED
1 个电源指示灯，1 个配置LED灯，4 个用户LED灯，2 个串口指示灯
按键
1个复位按键，4 个用户 按键
40针扩展口
预留 2 个 40 针 2.54mm 间距的扩展口，可接黑金各种模块（双目 摄像头，TFT LCD 屏，高速 AD 模块等）。扩展口包含 5V 电源 1 路， 3.3V 电源 2 路，地 3 路，IO 口 34 路
AD接口
2路 AD 输入接口，可用于采集外部的模拟信号
电源供电
USB供电（5V）

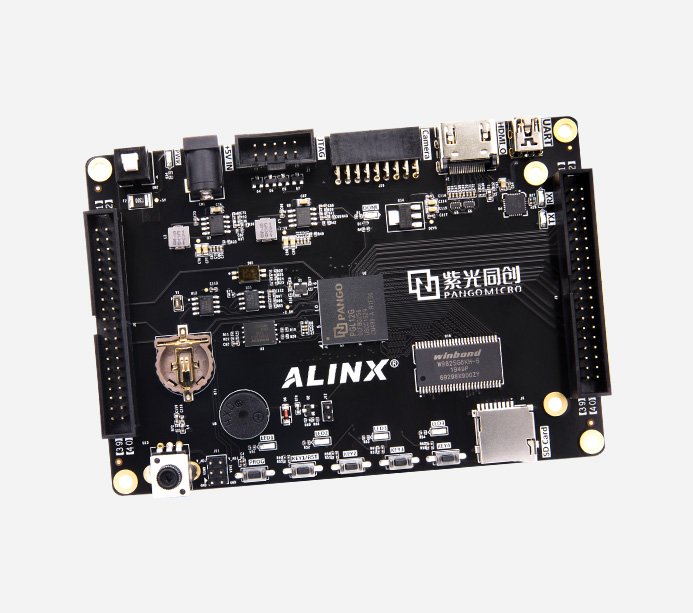

FPGA开发板
1块
下载器
1套（购买套餐）
Mini USB 线
1根
USB转电源线
1个
尺寸大小
130mm x 90mm
叠层数量
开发板6层 PCB板设计
双目摄像头模块AN5642进行视频采集，HDMI接口显示到显示器 上,实现双目同步显示
AN9767/AN706模块上机展示图
*信号源输出的信号连接到AN9767模块通过示波器显示波形信号
*信号源输出的信号连接到AN706模块，运行系统进行波形数据绘制，通过开发板的
HDMI接口显示到显示器
