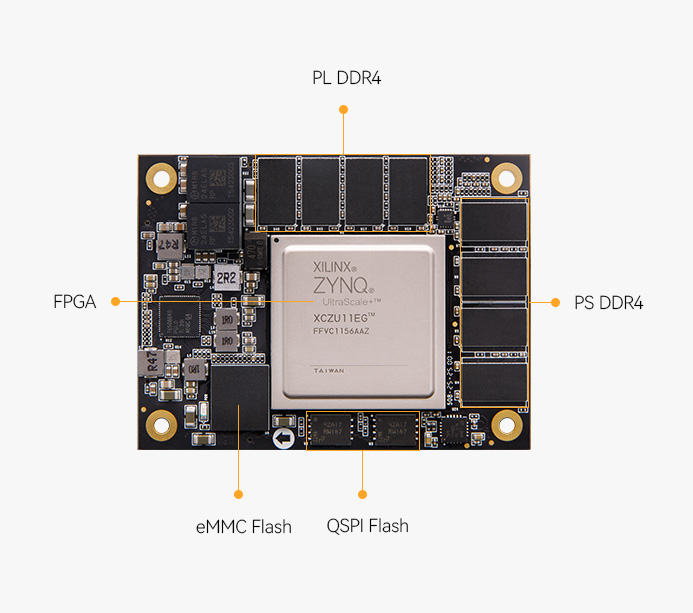

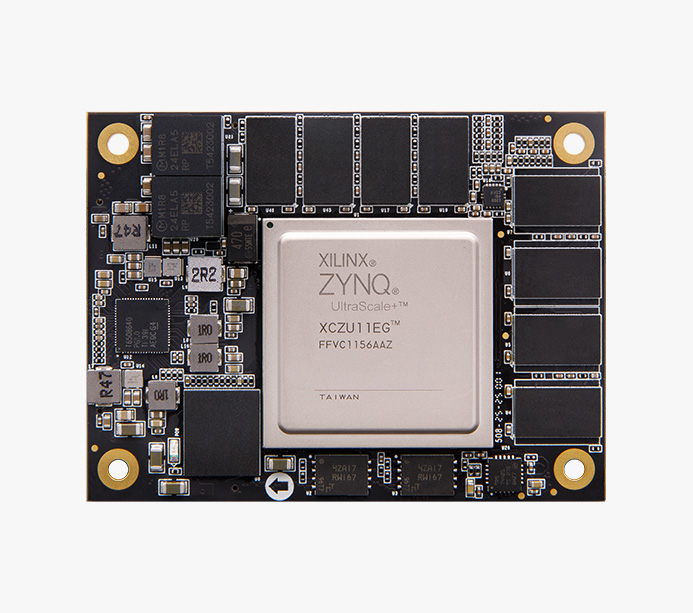

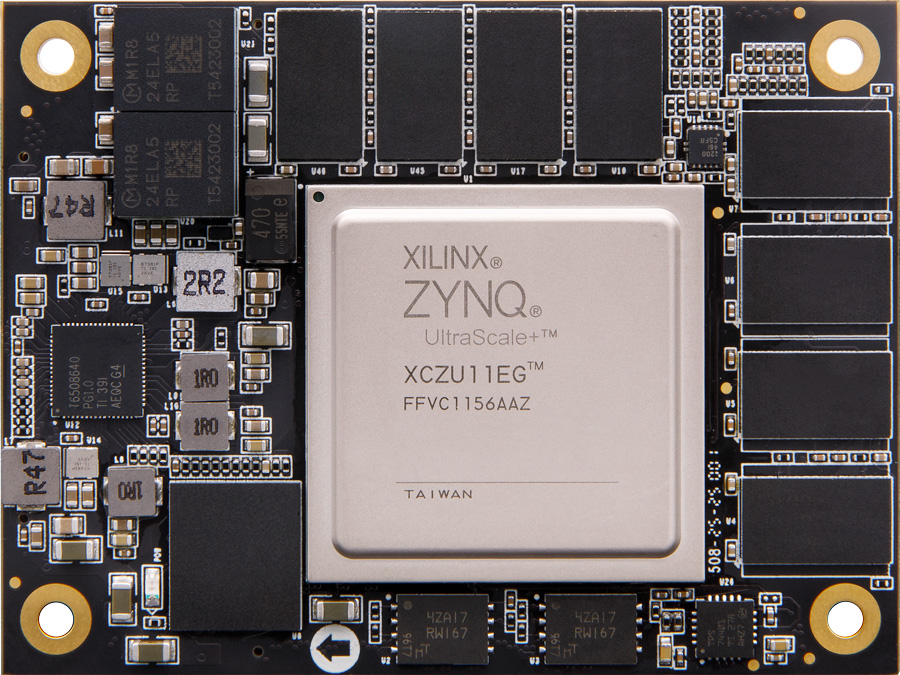

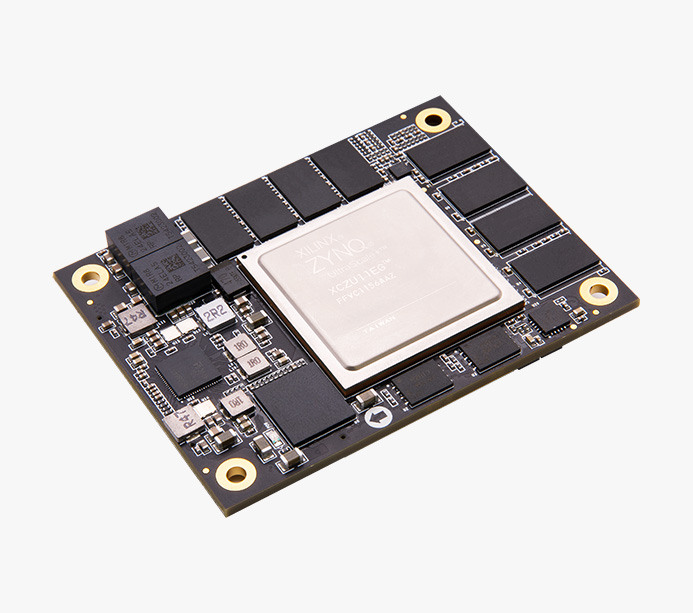

Xilinx Zynq UltraScale+ MPSoC SOM FPGA 核心板 XCZU11EG ACU11EG

核心板

ACU11EG

FPGA 型号

XCZU11EG-2FFVC1156I

芯片级别

工业级，工作温度 -40℃~85℃

内核 CPU

ARM 四核 Cortex™-A53，双核 Cortex™-R5F

芯片 GPU

Mali™-400 MP2

PS 端高速连接

PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般连接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO

内存

PS 端 DDR4，4GB，64bit，2400Mbps
PL 端 DDR4，4GB，64bit，2400Mbps

eMMC FLASH

32GB

QSPI FLASH

64MB

System Logic Cells

653K

CLB Flip-Flops

597K

CLB LUTs

299K

Total Block RAM

21.1Mb

Clock Management Tiles

8

DSP Slices

2,928

HP I/O

134 个

HD I/O

46 个

GTH 收发器

16.3Gb/s x16

PL PCIe Gen3 x8

1

QSPI Flash

2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用户数据的存储

eMMC Flash

1 片 32GB eMMC Flash，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

扩展口

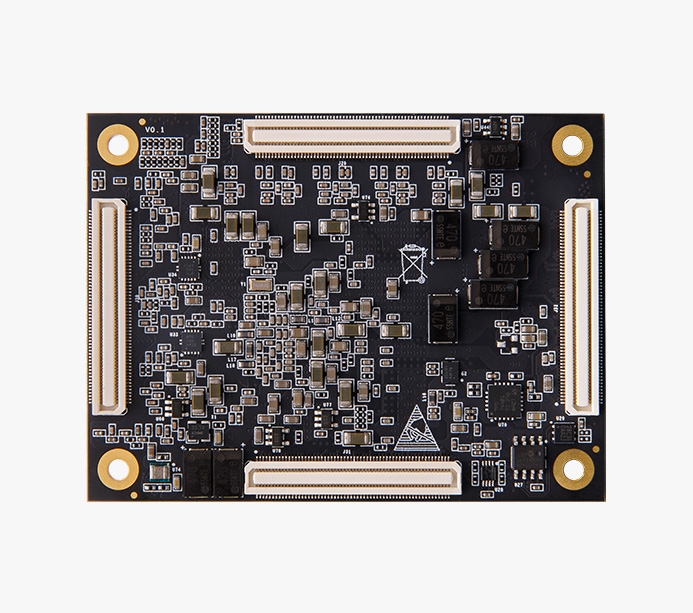

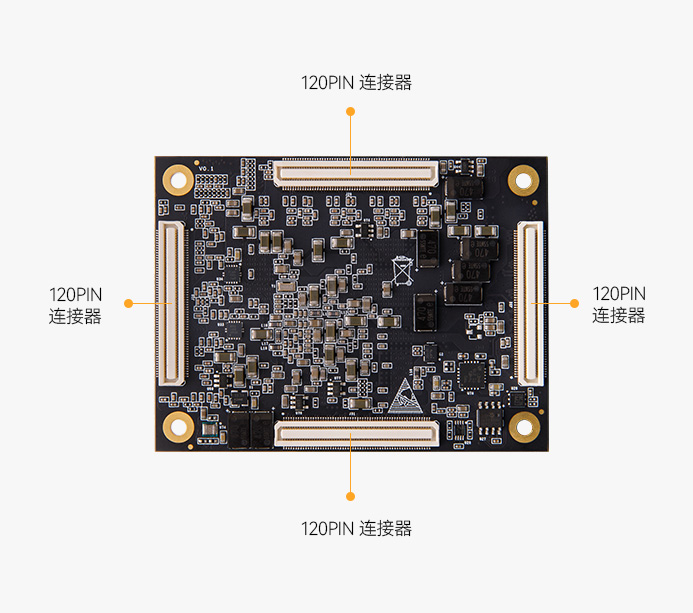

4 路 120Pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器

晶振

1 个无源晶体为 PS 系统提供 32.768KHz 的 RTC 实时时钟
1 个单端 33.333MHz 晶振，提供给 PS 系统时钟输入
1 个 200MHz 晶振的 PL 系统时钟源，用于 DDR4 控制器的参考时钟

输入电压

12V 供电

FPGA 核心板

1 块

尺寸大小

80x 60x 7.1mm

合高

9.1mm

叠层数量

16 层，高质量 PCB 材质
